首页  >  产品百科  >  224PPA202K

224PPA202K

产品分类:
厂牌: ILLINOIS CAPACITOR
产品描述:
供应商型号: 224PPA202K
供应商: Master
标准整包数: 5

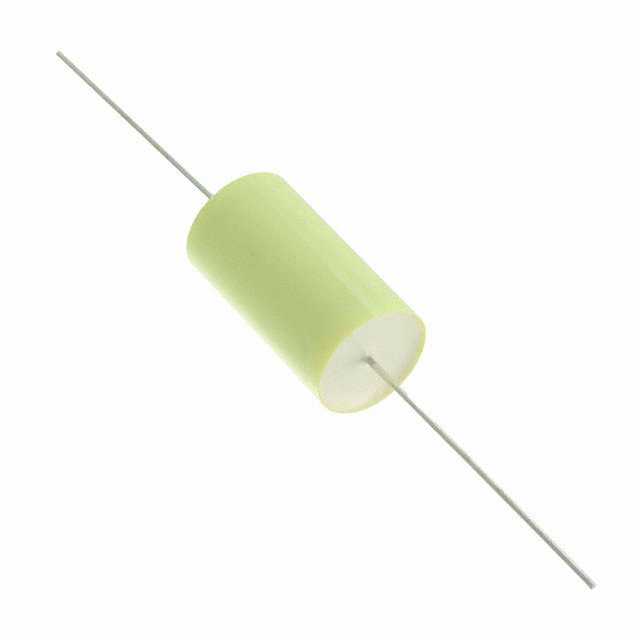

ILLINOIS CAPACITOR  224PPA202K

224PPA202K概述

    # PPA高电压、高dv/dt轴向引线电容器技术手册

    产品简介


    PPA系列电容器是一种高电压、高dv/dt的轴向引线型电容器,适用于工业、电力电子、开关电源等领域的高频应用需求。这些电容器具有出色的脉冲电流承载能力、稳定的温度和频率性能,能够满足在恶劣环境下长期可靠运行的要求。主要应用于交流和直流逆变器、转换器、感应加热、开关电源等领域,具备宽广的工作温度范围(-55°C至+85°C)。

    技术参数


    以下是PPA系列电容器的技术规格概要:
    | 参数名称 | 规格范围 |

    | 容量(µF) | 0.0047至6.8 |
    | 额定电压(WVDC) | 700V至3000V |
    | 最大dv/dt(v/µs) | 5250至20000 |
    | 最大RMS脉冲电流(A) | 1A至14A |
    | ESR(典型值,100kHz,+25°C) | 1mΩ至54.5mΩ |
    | 绝缘电阻 | ≥30000 MΩ·µF |
    | 自感(每毫米引线间距) | <1 nH |
    | 温度系数 | -200 ppm/°C 至 +100 ppm/°C |
    环境适应性
    - 工作温度范围:-55°C至+85°C
    - 湿热试验:56天,40°C,90%-95%相对湿度,无电压施加,容量变化小于2%,损耗因子小于0.0001。

    产品特点和优势


    PPA系列电容器的独特之处在于其高dv/dt能力,能够在高频率和高电压条件下保持良好的稳定性和耐用性。此外,其内部采用双金属化膜结构,具有优良的自愈性能,显著提高了使用寿命和可靠性。电容器的耐久性测试表明,在额定条件下,其寿命可达数万小时。该系列产品在高温、高湿及高频高压环境下均表现出色,适合苛刻的工业应用场景。

    应用案例和使用建议


    PPA电容器广泛应用于工业电源、开关电源和电机驱动等领域。例如,在光伏逆变器中,PPA系列电容器可以有效减少开关过程中的瞬态过电压,提高系统的效率和稳定性。在使用过程中,建议根据实际工作条件选择合适的电容值和额定电压,确保充分满足电路设计要求。同时,注意保持适当的散热措施以延长电容器寿命。

    兼容性和支持


    PPA系列电容器设计上注重兼容性,能够与主流的电子元器件和系统集成,适配性强。制造商提供详细的产品文档和技术支持服务,包括安装指南、选型手册和故障排查工具。对于定制化需求,也可以通过与厂家直接沟通来实现。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | ESR过高 | 检查工作温度是否超出范围;更换型号 |
    | 容量下降明显 | 检查是否暴露于潮湿环境中;重新密封封装 |
    | 过压损坏 | 检查电压设置是否合理;使用保护电路 |

    总结和推荐


    综上所述,PPA系列高电压、高dv/dt轴向引线电容器凭借其卓越的性能、广泛的适用性和可靠的设计,在工业级电子设备中表现优异。其出色的脉冲电流承载能力和长寿命使其成为高端电源系统和高频应用的理想选择。对于需要高性能电容器的应用场合,强烈推荐选用PPA系列电容器。

224PPA202K参数

参数
包装方式 散装

224PPA202K厂商介绍

Illinois Capacitor是一家知名的电容器制造商,专注于生产高品质的电容器产品。公司主营产品包括陶瓷电容器、电解电容器、薄膜电容器等多种类型,广泛应用于消费电子、工业控制、汽车电子、通信设备等领域。

Illinois Capacitor的产品分类主要包括:
1. 陶瓷电容器:适用于高频电路,具有小体积、高稳定性等特点。
2. 电解电容器:适用于低频、大容量电路,具有成本低、容量大等优势。
3. 薄膜电容器:适用于交流电路,具有高可靠性、长寿命等特性。

Illinois Capacitor的优势在于:
1. 严格的质量控制:公司采用先进的生产设备和严格的质量管理体系,确保产品的高性能和可靠性。
2. 丰富的产品线:提供多种类型的电容器产品,满足不同客户的需求。
3. 快速响应:公司具备快速响应市场变化的能力,为客户提供及时的技术支持和解决方案。
4. 持续创新:公司不断投入研发,推出新型电容器产品,以满足不断变化的市场需求。

224PPA202K数据手册

厂牌 PDF简要描述 下载
ILLINOIS CAPACITOR ILLINOIS CAPACITOR 224PPA202K 224PPA202K数据手册

224PPA202K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 6.0375 ¥ 51.1376
25+ $ 5.2974 ¥ 44.0457
100+ $ 5.0685 ¥ 40.9609
250+ $ 4.7053 ¥ 38.5317
500+ $ 4.1251 ¥ 33.7801
1000+ $ 4.009 ¥ 32.8297
2500+ $ 3.9563 ¥ 32.3978
5000+ $ 3.9563 ¥ 32.3978
库存: 125
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 255.68
