DPM952

产品分类: 面板测量仪
厂牌: TRUMETER
产品描述: Trumeter 数字面板仪表, 测量电压, 68mm高切面, LCD
供应商型号: 9146754
供应商: 海外现货
标准整包数: 1
TRUMETER 面板测量仪 DPM952

DPM952概述


    产品简介

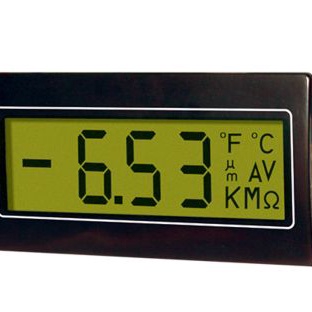

    面板安装式数字万用表 (HED281/DPM951 和 HED282/DPM952)
    面板安装式数字万用表是一种用于各种工程领域的便携式测量工具。这些万用表适用于多种场景,如电力系统监控、电子设备调试等。它们的主要功能包括电压测量、电流测量以及电阻测量等基本电学量的测量。这两种型号的产品分别有不同的精度级别和电压范围,以适应不同的应用需求。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 精度(±1 LSD) | 0.05 | 0.1 % |
    | 线性度 | ±1 LSD |
    | 采样率 | 3 次/秒 |
    | 温度稳定性 | 30 ppm/°C |
    | 工作温度 | 0 | 50 | °C |
    | 存储温度 | -20 | 70 | °C |
    | 供电电压 (5V模式) | 3 | 5 | 7 | VDC |
    | 供电电压 (9V模式) | 7 | 9 | 12 | VDC |
    | 供电电流 | 2 mA |
    | 背光电压 (5V模式) | 4.5 | 5 | 5.5 | VDC |
    | 背光电压 (9V模式) | 8.5 | 9 | 9.5 | VDC |
    | 背光电流 (HED281/DPM951) | 40 mA |
    | 背光电流 (HED282/DPM952) | 80 mA |
    | 输入阻抗 | 100 MΩ |

    产品特点和优势


    产品特点:
    - 低功耗:支持5V和9V直流操作,且可通过用户选择调整。
    - 多功能指示灯:可显示常见的工程单位和小数点。
    - 自动极性检测:提高测量的准确性和方便性。
    - 200mV全量程读数:适合高精度的应用需求。
    - 灵活的输入配置:支持单端、比例测量和差分测量等多种模式。
    产品优势:
    - 高精度和线性度:保证测量结果的准确性。
    - 温度稳定性好:在不同温度环境下仍能保持稳定的测量表现。
    - 宽泛的工作温度范围:从-20°C到70°C,适应多种恶劣环境。

    应用案例和使用建议


    应用案例:
    - 电力系统监测:用于检测电网中的电压和电流参数。
    - 电子设备调试:帮助工程师进行设备故障排查和性能测试。
    使用建议:
    - 正确配置:根据需要测量的信号范围合理选择外部电阻RA和RB。
    - 注意输入限制:确保所有输入信号不超过规定的电压范围,以避免损坏设备。

    兼容性和支持


    - 兼容性:该设备支持5V和9V两种供电模式,并通过调整焊接链接(LK5和LK6)来选择合适的电压模式。
    - 支持与维护:厂家提供详尽的技术手册和技术支持,包括常见问题解答及故障排除指导。

    常见问题与解决方案


    1. Q: 设备背光不亮怎么办?
    - A: 检查连接是否正确,并确保背光电源电压符合要求(5V模式下4.5V至5.5V,9V模式下8.5V至9.5V)。
    2. Q: 如何调整参考电压?
    - A: 参考电压可通过调节VR1旋钮来进行微调,出厂设置为100.0mV。
    3. Q: 输入信号超过限值怎么办?
    - A: 必须在输入路径上串联合适阻值的电阻(不超过100µA),以防损坏设备。

    总结和推荐


    综合评估:
    - 优点:HED281/DPM951和HED282/DPM952具备较高的测量精度、宽泛的工作温度范围以及多种测量模式,非常适合于电力系统和电子设备调试等领域。
    - 推荐:鉴于其出色的技术指标和广泛应用前景,这两款面板安装式数字万用表非常值得考虑购买。在购买前,请根据具体应用场景选择合适的型号。

DPM952厂商介绍

Trumeter 是一家专业生产和供应高质量测量设备的公司,其产品广泛应用于工业、商业和科研领域。主营产品分类包括:

1. 计数器:用于计数和显示各种物品的数量,适用于生产线、包装和物流等领域。
2. 计时器:用于测量和显示时间,广泛应用于体育赛事、实验室和工厂等场合。
3. 频率计:用于测量和显示频率,常用于电子和通信行业。
4. 温度计:用于测量和显示温度,适用于食品加工、医疗和环境监测等领域。
5. 压力计:用于测量和显示压力,广泛应用于石油、化工和制造等行业。

Trumeter 的优势在于:

1. 高精度:产品采用先进的传感器和测量技术,确保测量结果的准确性。
2. 耐用性:产品采用高质量的材料制造,具有较长的使用寿命和良好的抗冲击性能。
3. 易用性:产品具有直观的用户界面和操作方式,方便用户快速上手。
4. 定制化:Trumeter 提供定制化服务,可根据客户需求设计和制造特定功能的测量设备。

DPM952数据手册

厂牌 PDF简要描述 下载
TRUMETER 面板测量仪 TRUMETER DPM952 DPM952数据手册

DPM952封装设计

查看详情并下载
Symbol
Footprint
3D Model
