PT5404

产品分类: 压力传感器
厂牌: IFM ELECTRONIC
产品描述: ifm electronic 压力传感器, 最大压力读数10bar, 最小压力读数0bar
供应商型号: 8353894
供应商: 海外现货
标准整包数: 1

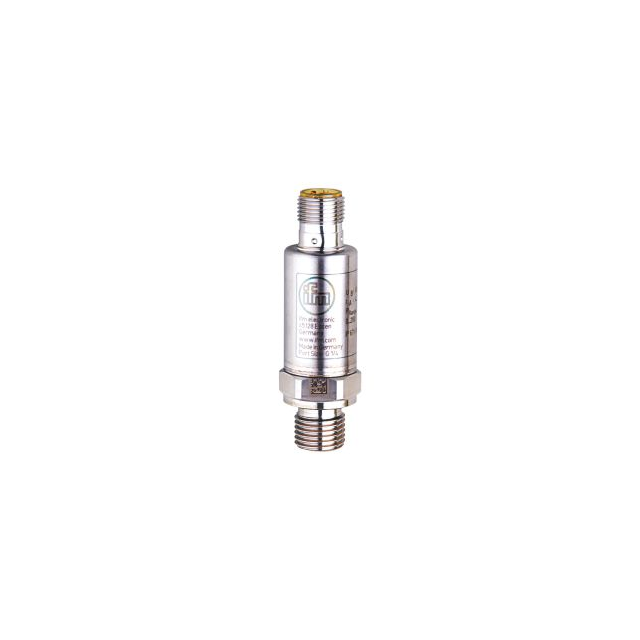

IFM ELECTRONIC 压力传感器 PT5404

PT5404概述

    # PT5404 压力变送器技术手册

    产品简介


    PT5404 是由 ifm electronic gmbh 生产的一款压力变送器,主要用于工业领域的压力测量。该产品具有一个模拟输出通道,适用于液体和气体介质的压力监测,特别适合于各种恶劣的工业环境。

    技术参数


    主要技术规格
    - 输入/输出:
    - 模拟输出:1个
    - 测量范围:
    - 0...10 bar(0...145 psi / 0...1000 kPa / 0...1 MPa)
    - 过程连接:
    - 外螺纹G 1/4(符合DIN EN ISO 1179-2标准)
    - 适用介质:
    - 液体和气体
    - 介质温度范围:
    - -40°C...90°C
    - 最小爆裂压力:
    - 300 bar(4350 psi / 30 MPa)
    - 压力等级:
    - 25 bar(360 psi / 2.5 MPa)
    - 真空电阻:
    - -1000 mbar
    - 压力类型:
    - 相对压力
    - 电气数据:
    - 工作电压: 8.5...36 VDC
    - 最小绝缘电阻: 100 MΩ(使用500 V DC测试)
    - 保护等级: III
    - 极性反接保护: 是
    - 上电延时时间: <0.1 s
    - 模拟电流输出:
    - 4...20 mA
    - 最大负载: (Ub – 8.5 V) / 21.5 mA;@8.5V = 0 Ω;@12V最大负载为160 Ω;@24V最大负载为720 Ω
    - 响应时间:
    - 步进响应时间: 1 ms
    准确度与偏差
    - 重复性:
    - < ± 0.05%(温度波动小于10 K)
    - 特征偏差:
    - < ± 0.5%(包括过紧引起的漂移,零点和量程误差,非线性,迟滞)
    - 线性偏差:
    - < ± 0.1%(BFSL)/< ± 0.2%(LS)
    - 迟滞偏差:
    - < ± 0.2%
    - 长期稳定性:
    - < ± 0.1%(每6个月)
    - 温度系数零点和量程:
    - < 0.1%(-25...90°C)/< 0.2%(-40...-25°C)
    工作条件
    - 环境温度范围:
    - -40°C...90°C
    - 储存温度范围:
    - -40°C...100°C
    - 防护等级:
    - IP 67;IP 69K
    测试/认证
    - 符合DIN EN 61000-6-2和DIN EN 61000-6-3标准
    - 冲击测试:DIN EN 60068-2-27 50 g(11 ms)
    - 振动测试:DIN EN 60068-2-6 20 g(10...2000 Hz)

    产品特点和优势


    PT5404 压力变送器具有多种优势,包括:
    - 宽广的工作电压范围:从8.5 VDC到36 VDC,适应不同的电源需求。
    - 高度精确的测量能力:具备高精度的重复性和较小的迟滞偏差。
    - 良好的环境适应性:能够在极端环境下正常工作,包括低温和高温环境。
    - 广泛的兼容性:适用于各种液体和气体介质的压力测量。

    应用案例和使用建议


    应用案例
    PT5404 广泛应用于工业领域,如化工、石油、水处理等行业,用于监测各种液体和气体的压力变化。
    使用建议
    - 选择合适的安装位置:确保传感器安装位置无明显震动或冲击影响。
    - 定期校准:根据实际工作环境,定期进行校准以保证测量精度。
    - 检查负载电阻:确保负载电阻不超过规定值,以避免信号失真。

    兼容性和支持


    PT5404 压力变送器设计为与现有的工业控制系统兼容,易于集成。厂商提供全面的技术支持和售后服务,确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题: 设备无法正常工作。
    - 解决方案: 检查供电电压是否符合要求,并确认电缆连接正确。
    2. 问题: 输出信号不稳定。
    - 解决方案: 检查负载电阻是否在规定范围内,重新校准设备。
    3. 问题: 温度波动导致读数不准确。
    - 解决方案: 调整设备至稳定的工作环境,并定期进行校准。

    总结和推荐


    PT5404 压力变送器凭借其出色的精度、广泛的适用范围和可靠的性能,在众多工业应用中表现出色。我们强烈推荐该产品用于需要精确压力测量的应用场合。

PT5404参数

参数
精度 ±0.05%
输出类型 Analog Current
压力类型 相对
最大工作压力 10Pa
工作压力范围 -
最大工作供电电压 36V
最小工作供电电压 8.5V
安装方式 螺纹安装
包装方式 盒装

PT5404厂商介绍

ifm electronic是一家全球领先的工业自动化传感器和系统供应商,总部位于德国。公司专注于为工业自动化领域提供创新的解决方案,包括传感器、系统和软件。

ifm electronic的主营产品分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于物料检测、距离测量、液位控制等领域。

2. 系统:包括安全光幕、安全控制器等,用于工业安全防护。

3. 软件:包括机器视觉软件、工业物联网平台等,用于数据采集、分析和处理。

ifm electronic的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能领先。

2. 定制化服务:根据客户需求提供定制化解决方案,满足特定应用需求。

3. 全球布局:在全球设有多个子公司和销售网络,提供本地化服务。

4. 质量可靠:产品经过严格测试,符合国际质量标准,性能稳定可靠。

PT5404数据手册

厂牌 PDF简要描述 下载
IFM ELECTRONIC 压力传感器 IFM ELECTRONIC PT5404 PT5404数据手册

PT5404封装设计

查看详情并下载
Symbol
Footprint
3D Model
