UGT508

产品分类: 距离传感器
厂牌: IFM ELECTRONIC
产品描述: ifm electronic 接近传感器, 柱体, 螺纹尺寸 M18 x 1
供应商型号: 1232457
供应商: 海外现货
标准整包数: 1

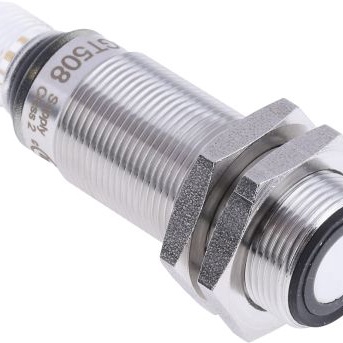

IFM ELECTRONIC 距离传感器 UGT508

UGT508概述


    产品简介


    本产品为一款超声波扩散反射传感器,型号为UGT508。该传感器采用螺纹设计(M18 x 1),具备教学功能,通过DC模拟电设计实现高精度距离测量。该传感器广泛应用于工业自动化、物料检测、机械控制等领域,尤其适用于需要非接触式测量的应用场景。

    技术参数


    - 电气设计: DC模拟电设计
    - 工作电压: 10~30V DC
    - 电流消耗: <35mA
    - 保护等级: III级
    - 反向极性保护: 是
    - 上电延迟时间: 0.1秒
    - 转换频率: 200kHz
    - 输出功能: 0~10V模拟量
    - 输出电流: 100mA
    - 电压降: 2.2V
    - 短路保护: 是
    - 过载保护: 是
    - 模拟电压输出范围: 0~10V
    - 最小负载电阻: 3000Ω
    - 感应范围: 1200mm
    - 盲区: 80mm
    - 角度误差: 8°±2°
    - 温度补偿: 是
    - 迟滞: <1%
    - 切换点漂移: ±2.5%
    - 线性误差: <1%
    - 分辨率: 3mm
    - 重复性误差: <0.7%
    - 工作环境温度: -20°C~70°C
    - 防护等级: IP67
    - EMC测试: 符合EN 61000-4系列标准
    - 振动测试: 符合EN 60068-2-6标准
    - 冲击测试: 符合EN 60068-2-27标准
    - 重量: 0.095kg

    产品特点和优势


    这款超声波扩散反射传感器具备多种优势:
    - 高精度测量:传感器具有<1%的线性误差和<0.7%的重复性误差,确保测量结果的高度准确性。
    - 宽工作范围:工作电压10~30V DC,能够在广泛的电压范围内稳定运行。
    - 多重保护机制:具备短路保护和过载保护,延长使用寿命。
    - 教学功能:内置教学功能,便于快速设置和调试。
    - 耐环境能力:防护等级IP67,适用于各种恶劣的工作环境。

    应用案例和使用建议


    应用案例
    这款传感器常用于工厂自动化流水线上的物料检测和定位。例如,在一个塑料瓶生产线上,传感器可以用于检测瓶子的位置和数量,确保生产线的连续性和产品质量。
    使用建议
    - 安装位置:应选择传感器感应范围内的合适位置,避免干扰和遮挡。
    - 环境适应性:在高湿度、尘土较多的环境中,需注意定期清洁以保持传感器的良好性能。
    - 故障排除:如果出现测量偏差较大的情况,检查是否有外部电磁干扰,或重新校准传感器。

    兼容性和支持


    该传感器与其他电子元器件具有良好的兼容性,适用于多数工业控制系统。制造商提供相应的技术支持和维护服务,确保用户能够顺利使用并获得最佳效果。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 测量不准确 | 检查电源电压是否在规定范围内;确认是否存在外部电磁干扰。 |
    | 短路保护触发 | 检查电路连接,避免短路发生;更换损坏部件。 |
    | 传感器不响应 | 检查接线是否正确;重新启动传感器进行自检。 |

    总结和推荐


    综合来看,这款超声波扩散反射传感器UGT508具有高精度、高可靠性及广泛应用的优势。特别适合于工业自动化场景下的非接触式测量需求。鉴于其在性能和兼容性方面的优异表现,我们强烈推荐该产品用于各类工业自动化项目中。

UGT508参数

参数
最大供电电流 -
最大工作供电电压 30V
最小工作供电电压 10V
输出类型 Analog,PNP
感应距离 120cm
长*宽*高 60.5mm(长度)

UGT508厂商介绍

ifm electronic是一家全球领先的工业自动化传感器和系统供应商,总部位于德国。公司专注于为工业自动化领域提供创新的解决方案,包括传感器、系统和软件。

ifm electronic的主营产品分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于物料检测、距离测量、液位控制等领域。

2. 系统:包括安全光幕、安全控制器等,用于工业安全防护。

3. 软件:包括机器视觉软件、工业物联网平台等,用于数据采集、分析和处理。

ifm electronic的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能领先。

2. 定制化服务:根据客户需求提供定制化解决方案,满足特定应用需求。

3. 全球布局:在全球设有多个子公司和销售网络,提供本地化服务。

4. 质量可靠:产品经过严格测试,符合国际质量标准,性能稳定可靠。

UGT508数据手册

厂牌 PDF简要描述 下载
IFM ELECTRONIC 距离传感器 IFM ELECTRONIC UGT508 UGT508数据手册

UGT508封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1920.2262
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1920.22
