JN2200

产品分类: 距离传感器
厂牌: IFM ELECTRONIC
产品描述: ifm electronic 倾角传感器, 工作电压9.2 → 30 V 直流, IP65, IP67, IP68, IP69K
供应商型号: 1238746
供应商: 海外现货
标准整包数: 1
IFM ELECTRONIC 距离传感器 JN2200

JN2200概述


    产品简介

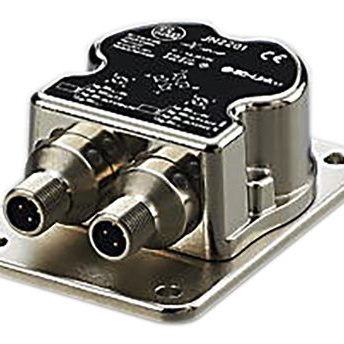

    本产品为一款倾斜传感器(Inclination Sensor),型号为JN2200,具有±180°的倾斜角度测量范围。该传感器主要应用于二维位置检测和零点校准,适用于各种工业自动化控制系统。通过内置的IO-Link接口和模拟/数字输出功能,能够实时准确地反馈系统的倾斜角度,从而确保设备运行的安全性和可靠性。

    技术参数


    - 测量范围:±180°
    - 倾斜温度系数:≤±0.002°/K
    - 重复性误差:≤±0.1°
    - 分辨率:0.05°
    - 工作电压:9.2至30V直流
    - 最大电流消耗:在24V DC / 25°C时为325mA;在9.2V及-40°C时小于40mA
    - 输出信号:模拟(4-20mA、2-10V)及数字(NO/NC编程输出)
    - 输入/输出接口:两个模拟和两个数字通道
    - 保护等级:IP65/IP67/IP68/IP69K
    - 工作环境温度:-40°C至85°C
    - 存储温度:-40°C至85°C
    - EMC抗干扰能力符合DIN EN 61000-4系列标准
    - 线性偏差:±0.2°

    产品特点和优势


    1. 自测试功能:设备内置自检功能,能够实时监测系统状态并反馈可能的故障信息,提高系统的稳定性和可靠性。
    2. IO-Link接口:支持先进的IO-Link通信协议,方便与其他智能设备进行无缝连接,简化系统集成过程。
    3. 高精度测量:最高可达到±0.5°的测量精度,保证了设备运行的精确度。
    4. 宽工作温度范围:能够在极端环境下保持稳定的工作表现,满足各种复杂工况的需求。
    5. 防护等级高:达到IP65/IP67/IP68/IP69K标准,适合在恶劣环境中长期使用。

    应用案例和使用建议


    该倾斜传感器广泛应用于工程机械、船舶、航空航天等领域,用于姿态控制、水平调整等方面。例如,在风力发电塔的安装过程中,可以通过传感器精确监测塔体的倾斜情况,确保设备安全平稳运行。在使用过程中,建议定期对传感器进行校准以保持最佳测量效果。同时,需注意传感器的连接方式及环境因素,避免因外部因素导致测量结果不准确。

    兼容性和支持


    JN2000支持IO-Link设备标准,能够与多种控制系统兼容,提供快速简便的系统集成。此外,制造商还提供了详尽的技术文档和专业售后服务,用户可以根据需求获取相应的技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常启动 | 检查电源连接是否正确,确认供电电压是否在规定范围内 |
    | 读数异常 | 重新校准传感器,检查传感器是否有物理损伤 |
    | 输出信号不稳定 | 检查传感器与控制器之间的接线是否松动 |

    总结和推荐


    总的来说,JN2200型倾斜传感器凭借其高精度测量、良好的环境适应性以及优秀的稳定性,在众多工业应用场合表现出色。无论是对于需要精准控制倾斜角度的应用还是在恶劣环境中工作的设备,该产品都是一个非常理想的选择。因此,我们强烈推荐这一款高性能倾斜传感器给需要精准倾斜角度监控的各种工业应用场景。

JN2200参数

参数
最大工作供电电压 30V
最小工作供电电压 9.2V
输出类型 NPN,PNP
感应距离 -
最大供电电流 -
长*宽*高 62mm*90mm*33.2mm
安装方式 贴片安装

JN2200厂商介绍

ifm electronic是一家全球领先的工业自动化传感器和系统供应商,总部位于德国。公司专注于为工业自动化领域提供创新的解决方案,包括传感器、系统和软件。

ifm electronic的主营产品分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于物料检测、距离测量、液位控制等领域。

2. 系统:包括安全光幕、安全控制器等,用于工业安全防护。

3. 软件:包括机器视觉软件、工业物联网平台等,用于数据采集、分析和处理。

ifm electronic的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能领先。

2. 定制化服务:根据客户需求提供定制化解决方案,满足特定应用需求。

3. 全球布局:在全球设有多个子公司和销售网络,提供本地化服务。

4. 质量可靠:产品经过严格测试,符合国际质量标准,性能稳定可靠。

JN2200数据手册

厂牌 PDF简要描述 下载
IFM ELECTRONIC 距离传感器 IFM ELECTRONIC JN2200 JN2200数据手册

JN2200封装设计

查看详情并下载
Symbol
Footprint
3D Model
