PT5400

产品分类: 压力传感器
厂牌: IFM ELECTRONIC
产品描述: ifm electronic 压力传感器, 最大压力读数400bar, 最小压力读数0bar
供应商型号: 8353885
供应商: 海外现货
标准整包数: 1

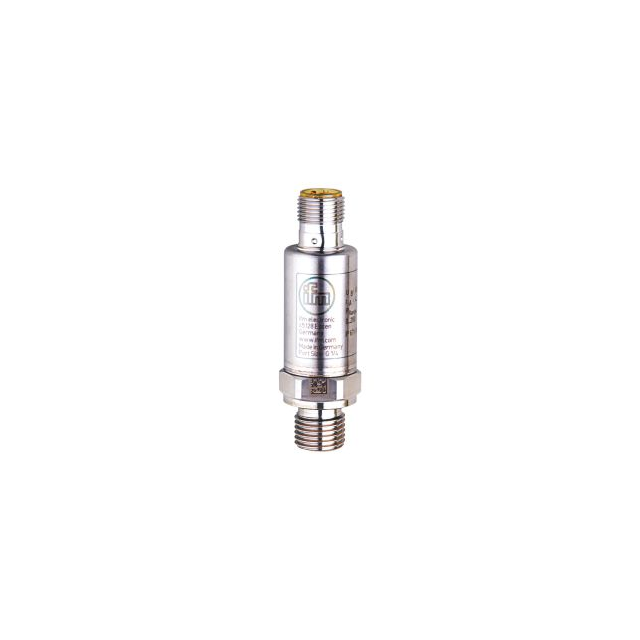

IFM ELECTRONIC 压力传感器 PT5400

PT5400概述

    PT5400 压力变送器技术手册

    产品简介


    PT5400 是由 ifm electronic gmbh 生产的压力变送器,主要用于工业应用。它能够测量液体和气体的压力,适用于各种苛刻的工作环境。该产品具有高度的稳定性和准确性,适用于需要高精度压力测量的应用场合。

    技术参数


    以下是 PT5400 压力变送器的主要技术参数:
    | 参数 | 规格 |

    | 测量范围 | 0...400 bar (0...5800 psi, 0...40 MPa) |
    | 工作电压 | 8.5...36 V DC |
    | 输出信号 | 模拟电流信号,4...20 mA |
    | 最大负载阻抗 | (Ub – 8.5 V) / 21.5 mA;@8.5 V= 0 Ω;@12 V 最大 160 Ω;@24 V 最大 720 Ω |
    | 准确度 | 重复性:<± 0.05%(温度波动小于 10 K) |
    特性偏差:<± 0.5%(包含当过度拧紧时的漂移、零点和跨度误差、非线性、滞后) |
    | 线性偏差 | < ± 0.1% (BFSL) / < ± 0.2% (LS) |
    | 滞后偏差 | < ± 0.2% |
    | 长期稳定性 | < ± 0.1% / 6 个月 |
    | 温度系数零点和跨度 | < 0.1% / -25...90°C / < 0.2% / -40...-25°C |
    | 响应时间 | 模拟输出:1 ms |
    | 环境温度 | -40...90°C |
    | 存储温度 | -40...100°C |
    | 防护等级 | IP 67; IP 69K |

    产品特点和优势


    1. 高精度和稳定性:PT5400 的测量准确度非常高,重复性和线性偏差都很小,适合对精度要求高的应用场景。
    2. 广泛的温度适应性:能够在极端的温度环境下工作,从-40°C到90°C。
    3. 防护等级高:具有IP67和IP69K的防护等级,能够在恶劣环境中可靠运行。
    4. 集成设计:集成了多种保护功能,如短路保护和反向极性保护,提高了产品的可靠性。

    应用案例和使用建议


    PT5400 广泛应用于化工、石油、制药等行业,用于监测液体和气体的压力。在实际应用中,我们建议用户注意以下几点:
    1. 环境温度:确保设备工作的环境温度在-40°C至90°C之间。
    2. 连接方式:使用G 1/4外部螺纹连接(DIN EN ISO 1179-2),确保连接稳固。
    3. 安装位置:避免安装在振动强烈的地方,以减少机械冲击带来的影响。

    兼容性和支持


    PT5400 可以与其他标准电子元器件和设备兼容。厂商提供了详细的技术支持文档,以及在线技术支持服务,确保用户能够快速解决问题。

    常见问题与解决方案


    1. 设备无法正常工作:检查供电电压是否符合要求(8.5...36 V DC)。
    2. 输出信号不稳定:检查信号线路是否有短路或开路情况。
    3. 设备温度过高:确保设备工作在-40°C至90°C的温度范围内。

    总结和推荐


    PT5400 压力变送器是一款高精度、高可靠性的产品,适用于各种工业应用。它的高精度、宽温度适应范围和可靠的防护能力使其在市场上具有很高的竞争力。我们强烈推荐使用这款产品,特别是对于需要高精度和稳定性的应用场合。

PT5400参数

参数
最大工作供电电压 36V
最小工作供电电压 8.5V
精度 ±0.05%
输出类型 Analog Current
压力类型 相对
最大工作压力 400Pa
工作压力范围 -
安装方式 螺纹安装
包装方式 盒装

PT5400厂商介绍

ifm electronic是一家全球领先的工业自动化传感器和系统供应商,总部位于德国。公司专注于为工业自动化领域提供创新的解决方案,包括传感器、系统和软件。

ifm electronic的主营产品分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于物料检测、距离测量、液位控制等领域。

2. 系统:包括安全光幕、安全控制器等,用于工业安全防护。

3. 软件:包括机器视觉软件、工业物联网平台等,用于数据采集、分析和处理。

ifm electronic的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能领先。

2. 定制化服务:根据客户需求提供定制化解决方案,满足特定应用需求。

3. 全球布局:在全球设有多个子公司和销售网络,提供本地化服务。

4. 质量可靠:产品经过严格测试,符合国际质量标准,性能稳定可靠。

PT5400数据手册

厂牌 PDF简要描述 下载
IFM ELECTRONIC 压力传感器 IFM ELECTRONIC PT5400 PT5400数据手册

PT5400封装设计

查看详情并下载
Symbol
Footprint
3D Model
