VTV12A

产品分类: 振动传感器
厂牌: IFM ELECTRONIC
产品描述: ifm electronic 振动传感器, 触点电阻720Ω, 最低工作温度-20°C, 最高工作温度+60°C, 最大冲击25mm/s, 最大20 mA
供应商型号: 1238755
供应商: 欧时
标准整包数: 1

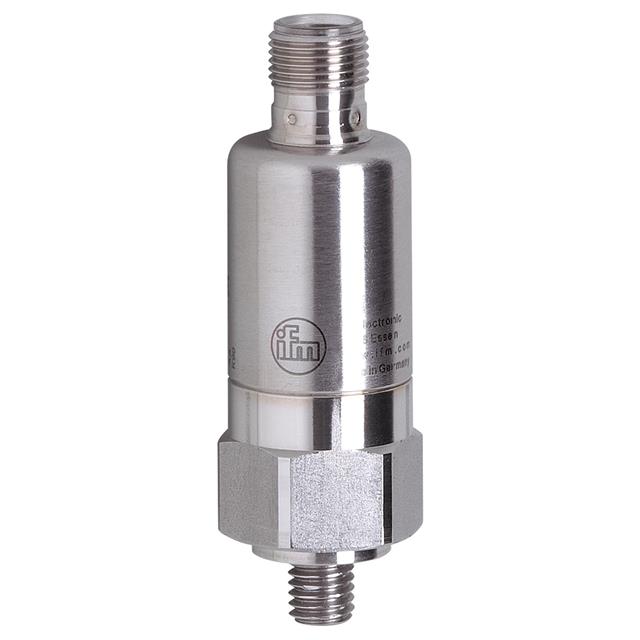

IFM ELECTRONIC 振动传感器 VTV12A

VTV12A概述

    电子振动传感器技术手册

    产品简介


    本产品是一款用于振动监测的传感器,类型为振动传感器(Vibration Transmitter),符合ISO 10816标准。它通过M12连接器实现与系统的便捷连接,可广泛应用于机械设备状态监控系统中。这种类型的传感器具有可靠的测量精度和广泛的适用性,能够有效监测设备的振动状况,为维护和故障诊断提供关键数据。

    技术参数


    - 振动范围(RMS): 0...25 mm/s
    - 输出信号: 4...20 mA 模拟电流信号
    - 输入/输出总数量: 1个
    - 最大负载: 最大值 (Ub - 9.6 V) x 50;在Ub = 24 V时为720 Ω
    - 频率范围: 10...1000 Hz
    - 测量范围: 0...25 RMS mm/s
    - 准确度: < ±3% 最终值
    - 重复性: < 0.5%
    - 线性度: 0.25%
    - 防护等级: IP 67,户外使用时可达IP 69K
    - 环境温度范围: -20...60 °C
    - 冲击强度: 400 g
    - 平均无故障时间(MTTF): 864.81年
    - 防爆认证: ATEX认证,适用于II组III类3D/3G区域
    - 电气连接: M12连接器
    - 供电电压范围: 9.6...32 V直流

    产品特点和优势


    1. 微机电系统(MEMS)技术:采用先进的MEMS传感器技术,确保长期稳定性和可靠性。
    2. 高精度和重复性:测量准确度高达< ±3%,重复性< 0.5%,符合ISO 10816标准。
    3. 宽泛的工作环境:能够在-20至60°C的温度范围内工作,且具备良好的抗冲击能力。
    4. 兼容性:采用标准化的M12连接器,易于与其他系统集成。
    5. 抗电磁干扰:通过多项EMC测试,符合EN 61000系列标准。

    应用案例和使用建议


    该振动传感器被广泛应用于工业机械状态监控系统中,如风力发电机组、造纸机、压缩机和泵站等。在这些应用场景中,可以实现对设备健康状态的实时监测,及时发现潜在问题并进行维护。建议安装时确保传感器与被测物体接触良好,避免信号传输中的干扰。

    兼容性和支持


    该振动传感器设计为兼容各种标准M12连接器,适用于多种设备接口。厂商提供了详尽的技术支持,包括安装指南、使用手册及常见问题解答文档。此外,厂商还提供定期维护服务和技术咨询,确保用户能够充分利用产品功能。

    常见问题与解决方案


    1. 问题: 传感器无法正常显示振动数据。
    - 解决方案: 检查电源电压是否在规定范围内(9.6...32 V直流),确认传感器与被测物之间的接触良好。
    2. 问题: 输出信号不稳定。
    - 解决方案: 检查是否有外部电磁干扰,适当屏蔽信号线或更换电缆。
    3. 问题: 传感器无法通过ATEX认证。
    - 解决方案: 确认安装位置是否符合II 3D Ex tc IIIC T110°C Dc X或II 3G Ex nA IIC T4 Gc X标准要求。

    总结和推荐


    该振动传感器具备出色的测量精度、重复性和稳定性,适用于各类工业机械的状态监控系统。其广泛的应用范围和良好的兼容性使其成为行业内理想的振动监测解决方案。强烈推荐给需要精准、可靠振动监测的用户。

VTV12A参数

参数
灵敏度 -
长*宽*高 63.25mm(高度)
安装方式 螺纹安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 盒装

VTV12A厂商介绍

ifm electronic是一家全球领先的工业自动化传感器和系统供应商,总部位于德国。公司专注于为工业自动化领域提供创新的解决方案,包括传感器、系统和软件。

ifm electronic的主营产品分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于物料检测、距离测量、液位控制等领域。

2. 系统:包括安全光幕、安全控制器等,用于工业安全防护。

3. 软件:包括机器视觉软件、工业物联网平台等,用于数据采集、分析和处理。

ifm electronic的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能领先。

2. 定制化服务:根据客户需求提供定制化解决方案,满足特定应用需求。

3. 全球布局:在全球设有多个子公司和销售网络,提供本地化服务。

4. 质量可靠:产品经过严格测试,符合国际质量标准,性能稳定可靠。

VTV12A数据手册

厂牌 PDF简要描述 下载
IFM ELECTRONIC 振动传感器 IFM ELECTRONIC VTV12A VTV12A数据手册

VTV12A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 522.3121 ¥ 4413.537
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 4413.53
直接购买
加入购物车
