RA3500

产品分类: 图像传感器
厂牌: IFM ELECTRONIC
产品描述: ifm electronic 编码器, 12000rpm, HTL,TTL输出信号, 空心轴
供应商型号: 9093313
供应商: 海外现货
标准整包数: 1

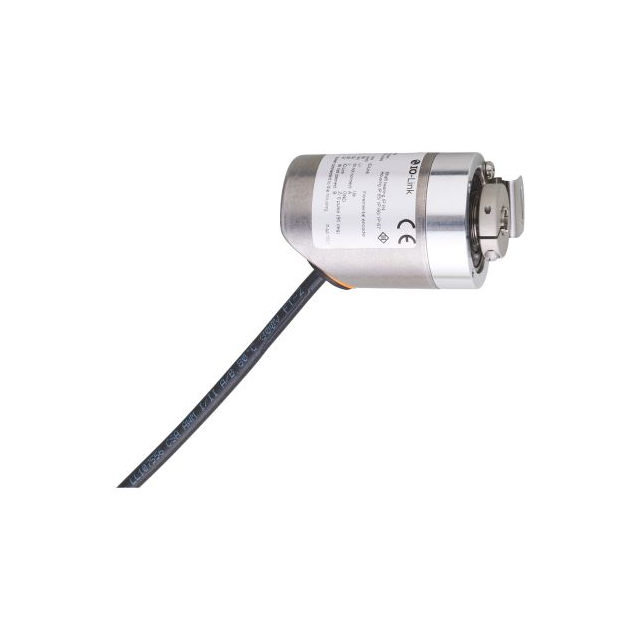

IFM ELECTRONIC 图像传感器 RA3500

RA3500概述

    M3 x 0.5 6 mm Deep Incremental Encoder Technical Manual

    产品简介


    本技术手册涉及的是一种增量编码器(Incremental Encoder),型号为RA3500。这类电子元器件通常用于工业自动化控制和运动控制等领域,适用于需要精确测量旋转角度和速度的应用场景。它的主要功能是通过检测和输出脉冲信号来反映旋转轴的角度变化和转速,广泛应用于机器人、机床、纺织机械以及其他需要精密位置反馈的机械设备中。

    技术参数


    以下是该增量编码器的主要技术参数:
    - 外壳材料:法兰为铝合金,壳体为不锈钢444/1.4521,电缆插头为聚酰胺。
    - 尺寸与安装:最大允许机械转速为12000转/分钟;安装深度为18毫米;空心轴直径为6毫米,材料为不锈钢。
    - 电气参数:
    - 工作电压:4.5至30伏直流电
    - 最大允许电气转速:12000转/分钟
    - 输出功能:HTL、TTL 50毫安
    - 相位差A和B:90度
    - 切换频率:1000千赫
    - 电源启动延迟时间:0.5秒
    - 保护等级:III级防护
    - 连接:可通过IO-Link设备进行通信,连接类型为COM 2,IO-Link版本为V1.1。
    - 机械参数:轴的最大径向对准:0.5毫米;振动耐受力:30克;冲击耐受力:200克。

    产品特点和优势


    这款增量编码器具有以下几个显著的特点和优势:
    - 高精度测量:测量精度小于0.1度,能够实现非常精确的角度和速度检测。
    - 可编程设置:可以通过软件编程调节分辨率、旋转方向及HTL/TTL输出模式。
    - 坚固耐用:采用不锈钢材质的空心轴设计和坚固的外壳材料,确保在恶劣环境下的稳定运行。
    - 防护等级高:具备IP 65/IP 66和IP 67的防水防尘保护等级,可在多种复杂环境下使用。

    应用案例和使用建议


    这款增量编码器适合应用于各种旋转机械设备中,如工厂自动化生产线、机器人手臂以及各类电机控制系统。具体使用建议如下:
    - 在安装过程中确保正确调整轴的径向对准,以避免测量误差。
    - 为防止损坏,使用前请检查电源连接是否正确,避免反接和短路。

    兼容性和支持


    RA3500增量编码器支持通过IO-Link设备进行通信,可以轻松集成到现有系统中。供应商提供良好的技术支持服务,包括但不限于安装指导、故障排除以及定期维护。

    常见问题与解决方案


    - 问题:电源接反怎么办?
    - 解决方法:立即切断电源,重新按照正确的正负极接线方式连接。
    - 问题:设备不工作怎么办?
    - 解决方法:检查电源输入电压是否在规定范围内,并确认所有连接是否牢固。

    总结和推荐


    综上所述,这款增量编码器RA3500是一款高精度、高可靠性的设备,在工业自动化和运动控制领域有着广泛的应用前景。鉴于其出色的性能表现和广泛的应用范围,强烈推荐将其用于需要精确角度测量的场合。

RA3500参数

参数
最小工作供电电压 4.75V
像素大小 -
像素阵列 -
颜色感应 -
每秒帧数 -
最大工作供电电压 30V
长*宽*高 36.5mm(宽度)*58.5mm(高度)
安装方式 导线安装,面板安装
包装方式 盒装

RA3500厂商介绍

ifm electronic是一家全球领先的工业自动化传感器和系统供应商,总部位于德国。公司专注于为工业自动化领域提供创新的解决方案,包括传感器、系统和软件。

ifm electronic的主营产品分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于物料检测、距离测量、液位控制等领域。

2. 系统:包括安全光幕、安全控制器等,用于工业安全防护。

3. 软件:包括机器视觉软件、工业物联网平台等,用于数据采集、分析和处理。

ifm electronic的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能领先。

2. 定制化服务:根据客户需求提供定制化解决方案,满足特定应用需求。

3. 全球布局:在全球设有多个子公司和销售网络,提供本地化服务。

4. 质量可靠:产品经过严格测试,符合国际质量标准,性能稳定可靠。

RA3500数据手册

厂牌 PDF简要描述 下载
IFM ELECTRONIC 图像传感器 IFM ELECTRONIC RA3500 RA3500数据手册

RA3500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1878.8736
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1878.87
