首页  >  产品百科  >  OGT500

OGT500

产品分类: 光电传感器
厂牌: IFM ELECTRONIC
产品描述: 800mm PNP
供应商型号: 2330-OGT500-ND
供应商: Digi-Key
标准整包数: 1

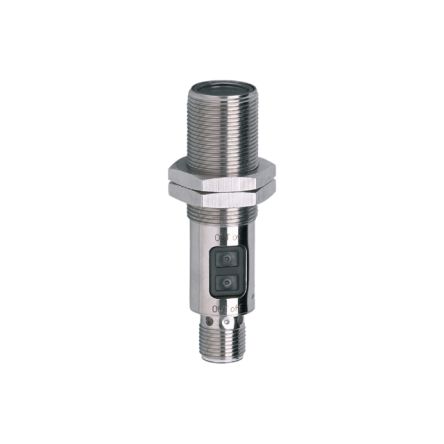

IFM ELECTRONIC 光电传感器 OGT500

OGT500概述


    产品简介


    OGT500 红光漫反射传感器 是一款由 ifm electronic gmbh 生产的光电传感器,属于漫反射传感器类型。这种传感器通过检测物体表面反射的光线来判断物体的存在与否。广泛应用于工业自动化、包装机械、机器人等领域,用于物料检测、位置控制等。

    技术参数


    - 工作电压: 10...36 V DC(“供电等级 2”至 cULus)
    - 电流消耗: 25 mA
    - 反向极性保护: 是
    - 光源类型: 红光
    - 波长: 624 nm
    - 输出形式: PNP 输出
    - 输出功能: 光亮模式/暗亮模式(可编程)
    - 最大电压降: 2.5 V
    - 永久负载能力: 150 mA(200 mA...60°C)
    - 切换频率: 2000 Hz
    - 短路保护: 是
    - 过载保护: 是
    - 检测区域范围: 2...800 mm(白纸 200x200 mm,90% 反射率)
    - 出厂设置: 光亮模式
    - 设置范围: 150...800 mm
    - 调节范围: 是
    - 最大光斑直径: 66 mm
    - 环境温度: -25...80°C
    - 防护等级: IP 67
    - 机械数据:
    - 重量: 58.4 g
    - 尺寸: M18 x 1 / L = 72 mm
    - 螺纹规格: M18 x 1
    - 材料: 不锈钢(316L/1.4404),PA,LCP,EPDM,TPU
    - 透镜材料: PMMA
    - 显示及操作元件:
    - 显示状态: 1 个黄色 LED
    - 教学功能: 是
    - 电子锁: 是
    - 配件:
    - 锁紧螺母: 2 个

    产品特点和优势


    OGT500 漫反射传感器具有高可靠性和稳定性,能够在广泛的温度范围内稳定工作。其反向极性保护和短路保护功能提高了系统的安全性。该传感器的光斑直径较大,可以在较大的检测范围内工作,使得它在各种复杂环境中表现出色。此外,它的可调设置范围使得其应用更为灵活。

    应用案例和使用建议


    OGT500 可以用于工业生产线上各种物料检测和位置控制。例如,在包装机械中,它可以用来检测包裹的位置,确保包装过程的准确性和效率。在机器人领域,可以用来实现精确的抓取动作。为了更好地发挥其作用,建议根据具体应用场景调整检测区域范围,并确保安装位置避免强光干扰。

    兼容性和支持


    OGT500 配备了 M12 连接器,且具有 A 编码,这使其易于与其他标准设备兼容。ifm electronic gmbh 提供了详尽的技术支持文档,并提供一定期限内的保修服务。此外,该产品已经通过了多项测试和认证,包括 EMC EN 60947-5-2 和 MTTF 473 年,表明其具有很高的可靠性和耐用性。

    常见问题与解决方案


    1. 问题: 在连接电源时,传感器不工作。
    - 解决方法: 检查电源电压是否符合要求(10...36 V DC)。确认连接正确,检查是否有反向极性问题。
    2. 问题: 传感器检测距离不足。
    - 解决方法: 调整传感器的设置范围,确保其工作在适当的检测区域内。
    3. 问题: 传感器 LED 指示灯不亮。
    - 解决方法: 检查连接线是否接触良好,或者是否需要进行重新配置。

    总结和推荐


    OGT500 漫反射传感器以其高可靠性、宽广的工作范围和良好的环境适应性在众多应用场景中表现优异。其多功能性和易于操作的特点使其成为工业自动化领域的理想选择。鉴于上述特性,我们强烈推荐这款传感器用于各种工业控制系统。

OGT500参数

参数
颜色感应 -
响应时间 -
感应距离 800mm
最大工作供电电压 -
波长 -
光源 -
感应方式 -
最小工作供电电压 -
输出类型 PNP

OGT500厂商介绍

ifm electronic是一家全球领先的工业自动化传感器和系统供应商,总部位于德国。公司专注于为工业自动化领域提供创新的解决方案,包括传感器、系统和软件。

ifm electronic的主营产品分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于物料检测、距离测量、液位控制等领域。

2. 系统:包括安全光幕、安全控制器等,用于工业安全防护。

3. 软件:包括机器视觉软件、工业物联网平台等,用于数据采集、分析和处理。

ifm electronic的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能领先。

2. 定制化服务:根据客户需求提供定制化解决方案,满足特定应用需求。

3. 全球布局:在全球设有多个子公司和销售网络,提供本地化服务。

4. 质量可靠:产品经过严格测试,符合国际质量标准,性能稳定可靠。

OGT500数据手册

厂牌 PDF简要描述 下载
IFM ELECTRONIC 光电传感器 IFM ELECTRONIC OGT500 OGT500数据手册

OGT500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 142.48 ¥ 1192.3795
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1192.37
