IB5063

产品分类: 距离传感器
厂牌: IFM ELECTRONIC
产品描述: ifm electronic 接近传感器, 柱体
供应商型号: 1584846
供应商: 海外现货
标准整包数: 1

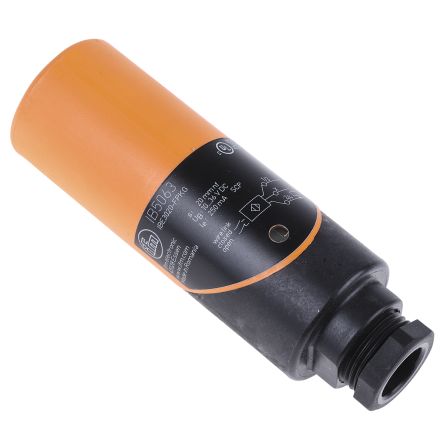

IFM ELECTRONIC 距离传感器 IB5063

IB5063概述

    电子元器件产品技术手册:感应传感器

    1. 产品简介


    感应传感器(Inductive Sensor)是一种用于检测金属物体接近的电子元器件。本次介绍的产品型号为IB5063,是由德国制造的高精度感应传感器。其基本功能是通过磁场的变化来检测目标物体的存在与否,广泛应用于自动化控制、工业机器人、包装机械、交通监控等领域。

    2. 技术参数


    以下是IB5063感应传感器的主要技术规格:
    - 封装尺寸:塑料外壳,直径为34毫米(Plastic housing Ø 34 mm)
    - 安装方式:非齐平安装(non-flush mountable)
    - 电气设计:直流PNP输出(DC PNP)
    - 开关类型:常开/常闭可编程输出(Output normally open / closed programmable)
    - 工作电压:10至36伏直流电(Operating voltage [V] 10...36 DC)
    - 电流额定值:250毫安(Current rating [mA] 250)
    - 短路保护:脉冲保护(Short-circuit protection pulsed)
    - 反向极性保护:是(Reverse polarity protection yes)
    - 过载保护:是(Overload protection yes)
    - 电压降:小于2.5伏(Voltage drop [V] < 2.5)
    - 电流消耗:在24伏时小于15毫安(Current consumption [mA] < 15 (24 V))
    - 实际感应范围:20毫米(Real sensing range (Sr) [mm] 20 ± 10 %)
    - 工作距离:0至16.2毫米(Operating distance [mm] 0...16.2)
    - 开关点漂移:±10%(Switch-point drift [% of Sr] -10...10)
    - 滞后:1至15%(Hysteresis [% of Sr] 1...15)
    - 切换频率:每秒350次(Switching frequency [Hz] 350)
    - 环境温度:-25°C至80°C(Ambient temperature [°C] -25...80)
    - 防护等级:IP65(Protection IP 65)
    - 认证标准:符合EN 60947-5-2和EN 55011: class B标准(Compliant with EN 60947-5-2 and EN 55011: class B standards)
    - 平均无故障时间:2450年(MTTF [Years] 2450)
    - 材料:外壳材质为PBT;端盖材质为聚碳酸酯(Housing materials PBT; end cap: polycarbonate)

    3. 产品特点和优势


    IB5063感应传感器具备以下独特功能和优势:
    - 非齐平安装:允许传感器嵌入安装,提高安全性。
    - 多种金属兼容:对不同类型的金属具有不同的感应灵敏度,适用于多种应用环境。
    - 多功能输出:常开/常闭可编程输出,可根据需求灵活配置。
    - 全面保护:具有短路、反向极性、过载保护功能,确保长期稳定运行。
    - 集成LED状态显示:方便实时监测开关状态。
    - 认证标准:符合多项国际标准,确保产品品质。

    4. 应用案例和使用建议


    应用案例:感应传感器广泛应用于自动化生产线上的物体检测。例如,在自动化装配线上检测金属零件的位置,确保生产流程顺畅。
    使用建议:
    - 确保传感器安装位置与金属物体之间没有障碍物。
    - 在潮湿或多尘环境中,使用防护套保护传感器。
    - 定期检查传感器的状态指示灯,确保其正常工作。

    5. 兼容性和支持


    IB5063感应传感器可与其他标准电气设备配套使用。供应商提供详细的技术文档和支持服务,以帮助用户解决问题并保持最佳性能。

    6. 常见问题与解决方案


    问题1:传感器频繁误报
    解决方案:检查是否有其他电磁干扰源,调整传感器的设置或更换安装位置。
    问题2:传感器不响应
    解决方案:确认电源连接正确且电压稳定,检查接线端子是否松动。

    7. 总结和推荐


    总体而言,IB5063感应传感器是一款高品质、可靠稳定的电子元器件。其广泛的适用性、强大的保护功能和易于操作的特点使其在市场上具有较高的竞争力。对于需要高性能金属检测的应用场合,推荐选用此产品。

IB5063参数

参数
感应距离 20mm
最大供电电流 -
最大工作供电电压 36V
最小工作供电电压 10V
输出类型 -
长*宽*高 98mm(长度)*34mm(宽度)
安装方式 固定安装

IB5063厂商介绍

ifm electronic是一家全球领先的工业自动化传感器和系统供应商,总部位于德国。公司专注于为工业自动化领域提供创新的解决方案,包括传感器、系统和软件。

ifm electronic的主营产品分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于物料检测、距离测量、液位控制等领域。

2. 系统:包括安全光幕、安全控制器等,用于工业安全防护。

3. 软件:包括机器视觉软件、工业物联网平台等,用于数据采集、分析和处理。

ifm electronic的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能领先。

2. 定制化服务:根据客户需求提供定制化解决方案,满足特定应用需求。

3. 全球布局:在全球设有多个子公司和销售网络,提供本地化服务。

4. 质量可靠:产品经过严格测试,符合国际质量标准,性能稳定可靠。

IB5063数据手册

厂牌 PDF简要描述 下载
IFM ELECTRONIC 距离传感器 IFM ELECTRONIC IB5063 IB5063数据手册

IB5063封装设计

查看详情并下载
Symbol
Footprint
3D Model
