首页  >  产品百科  >  UGT204

UGT204

产品分类: 距离传感器
厂牌: IFM ELECTRONIC
产品描述: ifm electronic 接近传感器, 柱体, 螺纹尺寸 M18 x 1
供应商型号: 1232443
供应商: 海外现货
标准整包数: 1

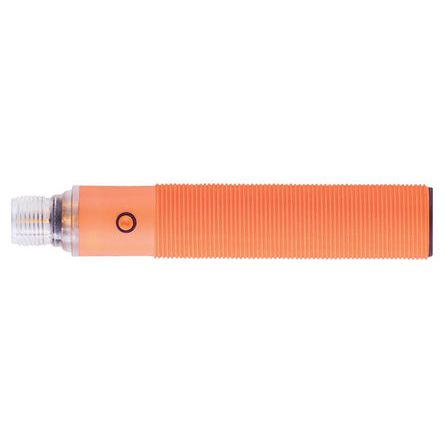

IFM ELECTRONIC 距离传感器 UGT204

UGT204概述


    产品简介


    本产品是一款超声波漫反射传感器(Ultrasonic Diffuse-Reflection Sensor),型号为UGT204。该传感器通过测量超声波发射和接收的时间差来检测目标物体的距离,具有广泛的工业应用。该传感器可用于自动化设备、机器人、物流系统等领域,特别适合用于测量相对远距离的目标物,如液位控制、物料检测等。

    技术参数


    - 电气设计: DC PNP
    - 工作电压: 10...30 V DC
    - 电流消耗: 55 mA
    - 保护等级: III类
    - 反极性保护: 是
    - 电源延时时间: < 0.3 s
    - 转换频率: 230 kHz
    - 输入: 教学按钮(Teach button)
    - 输出: 1个NO/NC可编程继电器输出 + 1个电流输出
    - 电流额定值: 100 mA
    - 电压降: 2.2 V
    - 短路保护: 是
    - 过载保护: 是
    - 模拟输出: 电流输出范围:4...20 mA,最大负载:500 Ω
    - 开关频率: 3 Hz
    - 感应范围: 1600 mm
    - 盲区: 150 mm
    - 角度开口度: 7 ± 2 °,± 4 °
    - 温度补偿: 是
    - 迟滞: 1%
    - 开关点漂移: ± 2%
    - 线性误差: 1%
    - 分辨率: < 3 mm
    - 重复性: 0.5%
    - 环境温度: -20...70 °C
    - 防护等级: IP 67
    - 测试/认证: EMC EN 61000-4-2 ESD, EN 61000-4-3 HF辐射, EN 61000-4-4 Burst, EN 61000-4-6 HF传导
    - 振动耐受性: 10-55 Hz,振幅1 mm,周期5分钟,30分钟
    - 冲击耐受性: EN 60068-2-27 Ea
    - 外壳材料: PBT; 聚酰胺; 环氧树脂玻璃陶瓷
    - 重量: 0.065 kg
    - 显示器/操作元件: 切换状态显示灯(黄色);回波LED(绿色)
    - 电气连接: M12连接器
    - 配件: 包括2个塑料固定螺母和2个橡胶垫圈

    产品特点和优势


    该超声波传感器具有以下几个显著的特点和优势:
    - 宽工作电压范围:可在10到30 V DC范围内稳定工作,适用于多种不同的电源系统。
    - 高精度测量:内置温度补偿功能,确保在不同环境条件下均能保持稳定的测量结果。
    - 可靠的机械设计:IP67防护等级使其能在恶劣环境中正常工作。
    - 多功能输出:不仅提供一个可编程的继电器输出,还提供一个电流输出,增加了系统的灵活性和适应性。
    - 简便的操作:配备教学按钮,可以方便地进行设置和校准。

    应用案例和使用建议


    该超声波传感器广泛应用于需要长距离和高精度检测的应用场景,例如:
    - 液位检测:用于储罐或容器中的液体高度测量。
    - 料位检测:在自动化仓库或生产线上对散装材料的高度或位置进行监测。
    - 障碍物检测:在机器人或AGV系统中作为障碍物检测传感器。
    使用建议:
    - 在安装过程中,请确保传感器安装位置避免直接暴露在强电磁干扰源附近。
    - 定期检查传感器的工作状态,并进行必要的清洁以保持最佳性能。
    - 使用M12连接器确保电气连接的安全性和可靠性。

    兼容性和支持


    该传感器设计为易于集成到现有系统中,具备标准的M12连接器接口。此外,该产品经过严格的测试和认证,确保符合国际标准(如EN 61000-4系列)。厂商提供详细的用户手册和技术支持服务,帮助用户快速解决问题并优化系统性能。

    常见问题与解决方案


    1. 问题: 传感器无法正常启动。
    - 解决方案: 检查电源电压是否在指定范围内,并确认所有接线连接正确无误。
    2. 问题: 测量结果不准确。
    - 解决方案: 检查传感器周围是否有强烈的电磁干扰,并确认是否已进行了温度补偿。
    3. 问题: 传感器发出异常报警。
    - 解决方案: 查看设备状态指示灯,根据提示检查相关参数配置和连接情况。

    总结和推荐


    总体而言,UGT204型超声波漫反射传感器是一款性能优异、应用广泛的产品。它具备高精度测量能力、可靠的机械设计及多样的输出选项,非常适合用于各种工业自动化和物流系统中。建议在相关应用场景中积极采用这款传感器,以提升系统的可靠性和效率。

UGT204参数

参数
输出类型 Analog,PNP
感应距离 160cm
最大供电电流 -
最大工作供电电压 30V
最小工作供电电压 10V
长*宽*高 97.5mm(长度)

UGT204厂商介绍

ifm electronic是一家全球领先的工业自动化传感器和系统供应商,总部位于德国。公司专注于为工业自动化领域提供创新的解决方案,包括传感器、系统和软件。

ifm electronic的主营产品分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于物料检测、距离测量、液位控制等领域。

2. 系统:包括安全光幕、安全控制器等,用于工业安全防护。

3. 软件:包括机器视觉软件、工业物联网平台等,用于数据采集、分析和处理。

ifm electronic的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能领先。

2. 定制化服务:根据客户需求提供定制化解决方案,满足特定应用需求。

3. 全球布局:在全球设有多个子公司和销售网络,提供本地化服务。

4. 质量可靠:产品经过严格测试,符合国际质量标准,性能稳定可靠。

UGT204数据手册

厂牌 PDF简要描述 下载
IFM ELECTRONIC 距离传感器 IFM ELECTRONIC UGT204 UGT204数据手册
