UGT509

产品分类: 距离传感器
厂牌: IFM ELECTRONIC
产品描述: ifm electronic 接近传感器, 柱体, 螺纹尺寸 M18 x 1
供应商型号: 1232458
供应商: 欧时
标准整包数: 1

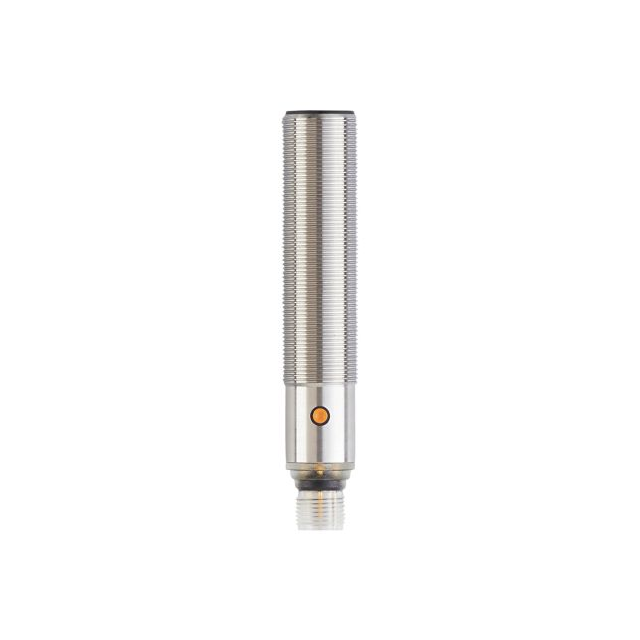

IFM ELECTRONIC 距离传感器 UGT509

UGT509概述

    产品技术手册:UGT509 UGA01600GOKG/US 超声波传感器

    产品简介


    UGT509 UGA01600GOKG/US 是一款高性能的超声波扩散反射传感器,采用 M18 x 1 螺纹设计,具有多种先进功能,广泛应用于工业自动化、物流仓储、机械制造等领域。此款传感器配备教学按钮(Teach Button),支持灵活编程,可实现两个独立可编程的输出功能,同时提供精准的距离测量,支持盲区外的高精度检测。

    技术参数


    以下是该产品的关键技术和性能参数:
    | 参数类别 | 参数值 |

    | 电气设计 | DC PNP |
    | 工作电压范围 | 10…30V DC |
    | 电流消耗 | 55 mA |
    | 保护等级 | III |
    | 反向极性保护 | 是 |
    | 上电延迟时间 | < 0.3 秒 |
    | 转换频率 | 230 kHz |
    | 输入功能 | 教学模式可用 |
    | 输出功能 | 2 x 可编程常开/常闭 |
    | 输出电流额定值 | 100 mA |
    | 电压降 | 2.2 V |
    | 短路保护 | 是 |
    | 过载保护 | 是 |
    | 切换频率 | 3 Hz |
    | 感应范围 | 1600 mm |
    | 盲区 | 150 mm |
    | 角度偏差 | ±4° |
    | 温度补偿 | 是 |
    | 滞后值 | 1% |
    | 开关点漂移 | ±2% |
    | 分辨率 | < 3 mm |
    | 重复性误差 | ±0.5% |
    | 环境温度范围 | -20°C 至 +70°C |
    | 防护等级 | IP67 |
    | 机械材料 | 1.4404 不锈钢、聚酰胺、环氧玻璃陶瓷 |

    产品特点和优势


    1. M18 小巧螺纹型设计:体积紧凑,便于安装于狭窄空间内。
    2. 强大的教学功能:通过内置 Teach 按钮简化配置过程,适合现场调试。
    3. 双独立输出通道:支持常开/常闭模式选择,灵活适应多种应用场景。
    4. 高精度与高分辨率:感应范围广且盲区小,分辨率小于 3 mm,满足复杂环境需求。
    5. 抗干扰能力优秀:通过多项 EMC 认证,确保在严苛工业环境中稳定运行。
    6. 宽温适应性:可在 -20°C 至 +70°C 的范围内正常工作,适合各种气候条件。

    应用案例和使用建议


    典型应用场景:
    - 物流仓储:监测货物堆叠高度或输送带上的物品位置。
    - 机械设备:检测物体距离以实现自动化操作。
    - 医疗设备:用于液位监控或无损检测。
    使用建议:
    1. 安装时需确保目标物体尺寸符合说明书要求(如直径≥25 mm 或面积≥200x200 mm)。
    2. 在强电磁干扰环境下,考虑屏蔽措施以提高信号稳定性。
    3. 使用过程中定期校准,避免因环境温度变化导致的漂移误差。
    4. 避免长时间暴露在极端高温或低温环境中,延长使用寿命。

    兼容性和支持


    - 该传感器支持 M12 连接器,与主流工业控制器兼容。
    - 厂商提供两年质保服务,包括技术支持和售后维修。
    - 附件包括不锈钢固定螺母及垫圈,便于快速安装。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出无反应 | 确认接线正确,检查电源是否正常接入。 |
    | 测量精度不稳定 | 检查环境是否存在强烈振动或温度波动。 |
    | 接收不到目标回波 | 目标物材质是否符合要求,调整安装位置。|

    总结和推荐


    UGT509 UGA01600GOKG/US 超声波传感器以其出色的性能和多功能性,成为工业自动化领域的理想选择。它不仅具备高精度、抗干扰能力强的特点,还提供了便捷的教学配置功能,极大提升了用户体验。建议在需要高精度非接触式距离测量的场合中优先考虑此产品。总之,这是一款值得信赖并能带来高效应用体验的电子元器件产品。
    推荐指数:★★★★★

UGT509参数

参数
最大供电电流 -
最大工作供电电压 30V
最小工作供电电压 10V
输出类型 4-Wire,PNP-NC/NO
感应距离 150mm~160cm
长*宽*高 97.5mm(长度)
安装方式 螺纹安装
包装方式 盒装

UGT509厂商介绍

ifm electronic是一家全球领先的工业自动化传感器和系统供应商,总部位于德国。公司专注于为工业自动化领域提供创新的解决方案,包括传感器、系统和软件。

ifm electronic的主营产品分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于物料检测、距离测量、液位控制等领域。

2. 系统:包括安全光幕、安全控制器等,用于工业安全防护。

3. 软件:包括机器视觉软件、工业物联网平台等,用于数据采集、分析和处理。

ifm electronic的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能领先。

2. 定制化服务:根据客户需求提供定制化解决方案,满足特定应用需求。

3. 全球布局:在全球设有多个子公司和销售网络,提供本地化服务。

4. 质量可靠:产品经过严格测试,符合国际质量标准,性能稳定可靠。

UGT509数据手册

厂牌 PDF简要描述 下载
IFM ELECTRONIC 距离传感器 IFM ELECTRONIC UGT509 UGT509数据手册

UGT509封装设计

查看详情并下载
Symbol
Footprint
3D Model
