JN2201

产品分类: 距离传感器
厂牌: IFM ELECTRONIC
产品描述: ifm electronic 倾角传感器, 工作电压9.2 → 30 V 直流, IP65, IP67, IP68, IP69K
供应商型号: 1238747
供应商: 海外现货
标准整包数: 1

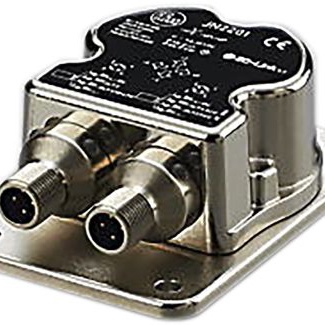

IFM ELECTRONIC 距离传感器 JN2201

JN2201概述

    # 电子元器件技术手册:倾角传感器

    产品简介


    倾角传感器(型号:INC-M2M090ABIAKG/US)是一种用于检测两个轴向位置和零点调平的电子元器件。它主要用于工业自动化控制领域,例如建筑机械、农业机械、航空航天、船舶和海洋工程等领域。该传感器具有高精度、高可靠性以及良好的环境适应性,可以为用户提供准确的角度测量结果。

    技术参数


    以下列出了倾角传感器的主要技术参数和电气特性:
    - 角度范围:± 45°
    - 操作电压:9.2 V ... 30 V 直流电
    - 电流消耗:
    - 在24 V 直流电,25°C下,最大325 mA
    - 在9.2 V,-40°C下,最大40 mA(加热时)
    - 输入/输出:4个总输入/输出
    - 数字输出:
    - OUT1:可编程的IO-Link/常开/常闭;OUT2:可编程的常开/常闭;PNP/NPN
    - 模拟输出:
    - 电流输出:4...20 mA(故障时为2 mA)
    - 最大负载:220 Ω(9.2…15 V)/500 Ω(15…30 V)
    - 电压输出:2...10 V(故障时为1 V)
    - 最小负载:10000 Ω(12...13.5 V)/1000 Ω(13.5...30 V)
    - 精度:± 0.01°
    - 温度系数:≤ ± 0.0008°/K
    - 重复性:≤ ± 0.01°
    - 分辨率:0.01°
    - 接口:IO-Link设备(COM2 38.4 kBaud),支持IO-Link版本V1.1,符合IEC 61131-9 CDV标准
    - 环境温度范围:-40°C ... 85°C
    - 存储温度范围:-40°C ... 85°C
    - 保护等级:IP 65 / IP 67 / IP 68 / IP 69K
    - 测试/认证:符合DIN EN 61000-4系列标准,包括电磁兼容性(EMC)和耐盐雾测试(DIN EN ISO 9227)
    - MTTF:229年
    - 频率范围:可调节,10 Hz, 5 Hz, 1 Hz, 0.5 Hz
    - 线性偏差:± 0.05°
    - 外壳材料:锌镍合金压铸,重量0.457 kg

    产品特点和优势


    1. 高精度:测量精度高达± 0.01°,确保测量结果的准确性。
    2. 自检功能:具备内置自检功能,提高设备运行的安全性和可靠性。
    3. IO-Link接口:支持IO-Link通信协议,便于集成到工业自动化系统中。
    4. 多种输出选项:提供模拟电压/电流输出以及数字开关量输出,适应不同的应用需求。
    5. 宽温范围:能够在极端环境下工作,适用于广泛的工业应用场合。
    6. 强抗干扰能力:通过多项电磁兼容性测试(EMC),保证在复杂电磁环境中稳定工作。
    7. 高防护等级:达到IP 65/IP 67/IP 68/IP 69K防护等级,适合在恶劣环境条件下使用。

    应用案例和使用建议


    倾角传感器在多个行业中有广泛应用,例如在工程机械上进行水平度检测,确保施工质量和安全。此外,在农业机械中,倾角传感器可用于检测机具的倾斜程度,从而实现精确作业。
    使用建议:
    1. 安装时要确保传感器安装在无振动和平稳的位置,以避免读数误差。
    2. 定期校准,以确保传感器的测量精度和稳定性。
    3. 使用前请阅读手册并了解各项参数的限制,避免超出额定值导致损坏。
    4. 在安装过程中注意接线正确,防止短路或误接造成损失。

    兼容性和支持


    该倾角传感器兼容各种工业控制系统,并且提供了IO-Link接口,能够方便地与支持IO-Link的主控制器连接。厂商提供详细的用户手册和技术支持,以帮助用户更好地使用和维护该产品。

    常见问题与解决方案


    1. Q: 传感器出现测量不准确的情况怎么办?
    - A: 首先检查供电电压是否在规定范围内,其次检查是否有外部电磁干扰影响传感器工作。若仍然存在误差,可以考虑重新校准传感器。
    2. Q: 如何更换传感器的输出逻辑设置?
    - A: 可以通过编程工具修改传感器的输出逻辑设置,具体方法请参考用户手册中的相关章节。
    3. Q: 传感器工作时发热严重如何处理?
    - A: 确保传感器周围通风良好,避免高温环境,必要时可增加散热措施。

    总结和推荐


    倾角传感器(型号:INC-M2M090ABIAKG/US)是一款集高精度、多功能于一体的电子元器件。凭借其优异的性能指标、强大的抗干扰能力和广泛的适用范围,这款传感器非常适合用于需要高精度角度测量的应用场合。我们强烈推荐此产品给那些寻求高效、可靠角度检测解决方案的用户。

JN2201参数

参数
最大供电电流 -
最大工作供电电压 30V
最小工作供电电压 9.2V
输出类型 NPN,PNP
感应距离 -
长*宽*高 62mm*90mm*33.2mm
安装方式 贴片安装

JN2201厂商介绍

ifm electronic是一家全球领先的工业自动化传感器和系统供应商,总部位于德国。公司专注于为工业自动化领域提供创新的解决方案,包括传感器、系统和软件。

ifm electronic的主营产品分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于物料检测、距离测量、液位控制等领域。

2. 系统:包括安全光幕、安全控制器等,用于工业安全防护。

3. 软件:包括机器视觉软件、工业物联网平台等,用于数据采集、分析和处理。

ifm electronic的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能领先。

2. 定制化服务:根据客户需求提供定制化解决方案,满足特定应用需求。

3. 全球布局:在全球设有多个子公司和销售网络,提供本地化服务。

4. 质量可靠:产品经过严格测试,符合国际质量标准,性能稳定可靠。

JN2201数据手册

厂牌 PDF简要描述 下载
IFM ELECTRONIC 距离传感器 IFM ELECTRONIC JN2201 JN2201数据手册

JN2201封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4932.9949
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 4932.99
直接购买
