IE5338

产品分类: 距离传感器
厂牌: IFM ELECTRONIC
产品描述: ifm electronic 接近传感器, 柱体, 螺纹尺寸 M8 x 1
供应商型号: 8140282
供应商: 海外现货
标准整包数: 1

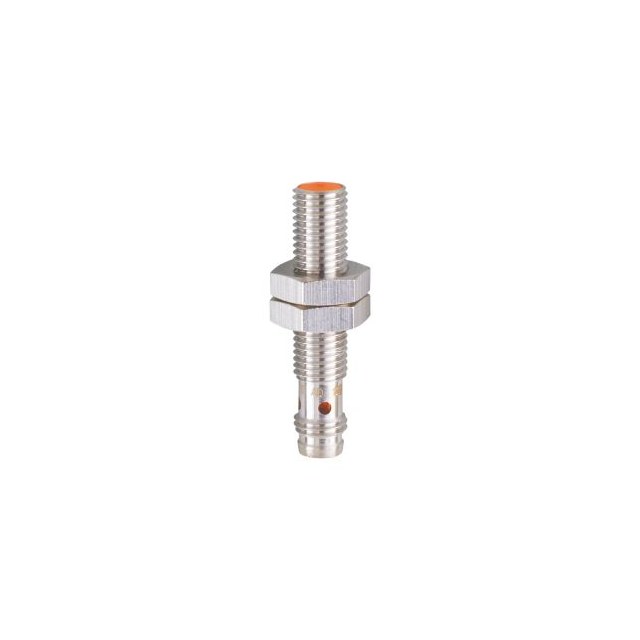

IFM ELECTRONIC 距离传感器 IE5338

IE5338概述


    产品简介


    IE5338是一款由ifm electronic gmbh生产的电感式传感器。该传感器主要用于检测金属物体的存在,适用于工业自动化、机器人技术和制造系统等领域。其紧凑的设计使得它能够方便地安装在各种复杂环境中,以实现精准的检测和控制。

    技术参数


    - 电气设计:PNP/NPN
    - 输出功能:常开
    - 传感范围:3 mm
    - 电气数据:
    - 工作电压:10...30 V DC(适用于PELV)
    - 电流消耗:<15 mA(仅限于三线制操作)
    - 保护等级:III级
    - 反极性保护:是
    - 输出参数:
    - 最大电压降:3.5 V
    - 最小负载电流:2 mA(仅限于二线制操作)
    - 最大漏电流:0.5 mA(仅限于二线制操作)
    - 永久电流额定值:100 mA
    - 开关频率:800 Hz
    - 短路保护:是
    - 过载保护:是
    - 检测区参数:
    - 传感范围:3 mm
    - 工作距离:0...2.4 mm
    - 修正系数:
    - 钢:1
    - 不锈钢:0.7
    - 黄铜:0.5
    - 铝:0.4
    - 铜:0.3
    - 滞后:1...20%Sr
    - 操作条件:
    - 环境温度:0...60°C
    - 防护等级:IP65/IP67(插头正确拧紧时)
    - 测试/认证:
    - EMC认证:符合EN 61000-4-2 ESD 4 kV CD/8 kV AD
    - 符合EN 61000-4-3 HF辐射10 V/m
    - 符合EN 61000-4-4突发脉冲2 kV
    - 符合EN 61000-4-5浪涌0.5 kV线对线,Ri:2 Ω
    - 符合EN 61000-4-6传导高频10 V
    - 符合EN 55011类别B
    - 符合EN 60947-5-2
    - 平均无故障时间(MTTF):1858年
    - UL认证:Ta -25...80°C
    - 外壳类型:1型
    - 电源分类:2类
    - 文件编号:UL E174191
    - 机械数据:
    - 重量:16.5 g
    - 安装方式:内嵌式安装
    - 尺寸:M8 x 1 / L = 40
    - 螺纹类型:M8 x 1
    - 材料:黄铜特殊涂层;传感面:LCP橙色;锁紧螺母:黄铜
    - 紧固扭矩:
    - A = 5 mm:≤1 Nm
    - B:≤2 Nm
    - 显示/操作元件:
    - 切换状态显示:4 x 90° LED,黄色
    - 配件:
    - 配件:锁紧螺母:2个

    产品特点和优势


    IE5338电感式传感器具有以下几个显著的特点和优势:
    - 高精度和稳定性:通过高精度的感应技术,能够在广泛的范围内精确检测金属物体。
    - 可靠的工作环境:能够在-25到80°C的温度范围内稳定工作,并且通过了多种电磁兼容性认证,确保在复杂的工业环境中可靠运行。
    - 坚固耐用:采用IP65/IP67防护等级,适合在恶劣环境下使用。同时,该传感器的平均无故障时间长达1858年,展现出卓越的耐用性和可靠性。
    - 多种安装选项:提供不同类型的锁紧螺母,方便在不同的安装条件下灵活选择。

    应用案例和使用建议


    IE5338电感式传感器广泛应用于各类工业自动化设备中,如包装机、输送带、装配线等。具体应用案例包括:
    - 装配生产线:用于检测工件的位置和数量,确保生产过程的准确性和效率。
    - 机器人手臂:用于检测目标物体的存在和位置,帮助机器人进行精确的操作。
    - 包装机械:用于检测包装材料的到位情况,保证产品质量。
    使用建议:
    - 在使用过程中,注意保持传感器与被测物体之间的距离不超过规定的最大工作距离(2.4 mm),以确保检测精度。
    - 在安装时,要确保连接插头正确拧紧,避免因松动而导致误检测。
    - 为延长使用寿命,建议在恶劣环境下定期检查和清洁传感器表面,避免积尘和污垢影响传感器的正常工作。

    兼容性和支持


    IE5338电感式传感器采用了标准的M8连接器,方便与其他工业设备无缝集成。ifm electronic gmbh公司提供了全面的技术支持和服务,包括安装指导、故障排查和技术咨询。此外,产品还通过了UL认证,确保在全球范围内具备可靠的品质和安全性。

    常见问题与解决方案


    - 问题1:传感器无法正常工作
    - 解决方案:检查供电电压是否在规定的范围内(10...30 V DC)。如果电压正常,尝试重新安装传感器,确保连接插头牢固。
    - 问题2:检测精度不稳定
    - 解决方案:确认被测物体的材质是否符合传感器的适用范围(钢、不锈钢、黄铜、铝、铜)。如果物体材质不在适用范围内,可能需要更换传感器。
    - 问题3:传感器频繁出现短路
    - 解决方案:检查电路连接是否有短路现象,确保所有电线和接头没有损坏或接触不良。如果仍然存在问题,联系制造商获取进一步的支持。

    总结和推荐


    IE5338电感式传感器以其卓越的性能、稳定的可靠性以及广泛的适用性,在众多工业应用中表现出了显著的优势。其在各种严苛环境下的出色表现,使其成为自动化生产线和工业控制系统的理想选择。对于追求高精度和可靠性的应用场合,我们强烈推荐使用IE5338电感式传感器。

IE5338参数

参数
输出类型 3-Wire,NPN/PNP-NO
感应距离 3mm
最大供电电流 -
最大工作供电电压 30V
最小工作供电电压 10V
长*宽*高 40mm(长度)
安装方式 螺纹安装
包装方式 盒装

IE5338厂商介绍

ifm electronic是一家全球领先的工业自动化传感器和系统供应商,总部位于德国。公司专注于为工业自动化领域提供创新的解决方案,包括传感器、系统和软件。

ifm electronic的主营产品分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于物料检测、距离测量、液位控制等领域。

2. 系统:包括安全光幕、安全控制器等,用于工业安全防护。

3. 软件:包括机器视觉软件、工业物联网平台等,用于数据采集、分析和处理。

ifm electronic的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能领先。

2. 定制化服务:根据客户需求提供定制化解决方案,满足特定应用需求。

3. 全球布局:在全球设有多个子公司和销售网络,提供本地化服务。

4. 质量可靠:产品经过严格测试,符合国际质量标准,性能稳定可靠。
