首页  >  产品百科  >  O8H206

O8H206

产品分类: 光电传感器
厂牌: IFM ELECTRONIC
产品描述: ifm electronic 光电传感器, O8系列, PNP输出, 检测范围1 毫米 → 30 毫米
供应商型号: 2330-O8H206-ND
供应商: Digi-Key
标准整包数: 1

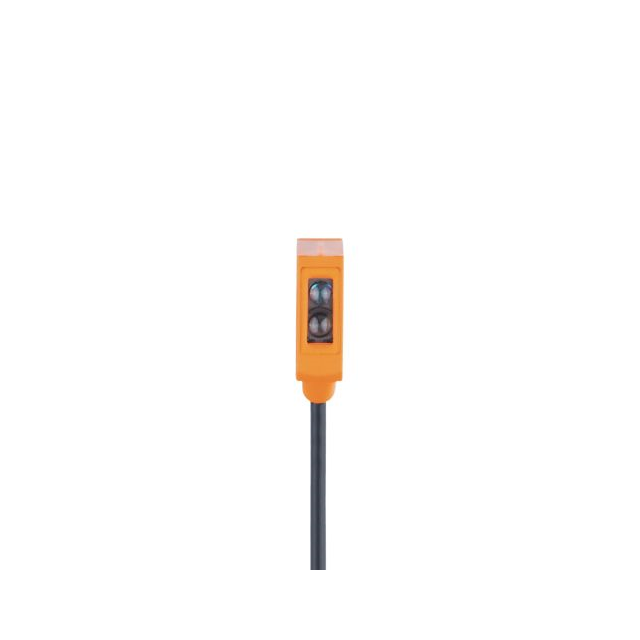

IFM ELECTRONIC 光电传感器 O8H206

O8H206概述

    高质量文章:O8H206型漫反射光电传感器技术手册

    1. 产品简介


    O8H206型漫反射光电传感器是ifm electronic gmbh公司生产的一款具有背景抑制功能的传感器。它采用红色光源(波长为633 nm),适用于各种自动化系统和工业控制场景。此传感器特别适合于需要高精度检测白色、灰色和黑色物体的应用环境,广泛应用于包装机械、机器人、物料搬运系统等领域。

    2. 技术参数


    - 电气数据:
    - 操作电压:10~30 VDC
    - 最大电流消耗:20 mA(24 V时)
    - 反极性保护:有
    - 光源类型:红光
    - 波长:633 nm
    - 输出数据:
    - 输出功能:亮通模式
    - 最大电压降:2.5 V
    - 持续电流等级:100 mA
    - 切换频率:1000 Hz
    - 电气设计:PNP
    - 短路保护:有(脉冲式)
    - 范围数据:
    - 调整范围:1~30 mm(白色纸张200 x 200 mm)
    - 白色物体检测范围(90%反射率):1~30 mm
    - 灰色物体检测范围(18%反射率):5~30 mm
    - 黑色物体检测范围(6%反射率):5~29 mm
    - 最大光斑直径:4 mm
    - 接口数据:
    - 通信接口:IO-Link
    - 传输速率:COM2 (38.4 kBit/s)
    - IO-Link修订版:1.1
    - 设备ID:535 d / 00 02 17 h
    - 操作条件:
    - 工作温度范围:-25°C ~ +60°C
    - 保护等级:IP 65/67
    - 机械数据:
    - 重量:39.4 g
    - 外形尺寸:28.1 x 8.1 x 14.4 mm
    - 材料:外壳:ABS不锈钢(1.4404/316L),透镜材料:PMMA
    - 显示与操作:
    - 显示屏:1个黄色LED用于切换状态,1个绿色LED用于运行状态

    3. 产品特点和优势


    - 背景抑制功能:能够有效排除背景光线的干扰,确保在复杂环境中也能准确检测目标物。
    - 高灵敏度:适用于检测白色、灰色和黑色物体,即使在高反射率或低反射率情况下也能保持良好的识别效果。
    - 集成IO-Link通信接口:方便进行远程监控和配置,简化安装和调试过程。
    - 耐用性强:具备IP65/67防护等级,适用于各种恶劣环境。

    4. 应用案例和使用建议


    - 应用案例:这款传感器常被用于自动仓储系统中的物料检测、包装机上的产品检测等场合。例如,在一个仓储系统中,它可以帮助快速识别和分拣不同颜色的产品。
    - 使用建议:安装时注意避免传感器受到强光源直接照射,以防背景抑制功能失效。同时,确保传感器与检测对象之间的距离符合规定范围,以达到最佳检测效果。

    5. 兼容性和支持


    - 兼容性:本产品支持IO-Link通信协议,与各类标准IO-Link主站兼容。
    - 支持服务:制造商提供详细的安装指南和技术支持,确保用户能够顺利进行设备安装和调试。

    6. 常见问题与解决方案


    - Q1:如何判断传感器是否正常工作?
    - A1:通过观察传感器上的LED指示灯来判断。正常状态下,绿色LED亮起表示传感器处于运行状态,黄色LED亮起则表示检测到目标物。
    - Q2:传感器对不同颜色物体的检测精度如何?
    - A2:对于白色(90%反射率)和灰色(18%反射率)物体,检测精度较高;而对于黑色(6%反射率)物体,检测范围相对较小,但仍然可以实现可靠检测。

    7. 总结和推荐


    O8H206型漫反射光电传感器凭借其卓越的背景抑制功能、高精度检测能力和便捷的IO-Link通信接口,成为众多自动化控制系统中的理想选择。无论是工业制造还是物流仓储领域,该传感器都能展现出显著的应用价值。总体而言,我们强烈推荐此款传感器给需要高精度检测应用的客户群体。

O8H206参数

参数
波长 -
颜色感应 -
感应距离 1mm~30mm(ADJ)
输出类型 Transistor
光源 LED
最小工作供电电压 -
响应时间 -
最大工作供电电压 -
感应方式 Reflective
安装方式 底座安装
应用等级 工业级
包装方式 盒装

O8H206厂商介绍

ifm electronic是一家全球领先的工业自动化传感器和系统供应商,总部位于德国。公司专注于为工业自动化领域提供创新的解决方案,包括传感器、系统和软件。

ifm electronic的主营产品分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于物料检测、距离测量、液位控制等领域。

2. 系统:包括安全光幕、安全控制器等,用于工业安全防护。

3. 软件:包括机器视觉软件、工业物联网平台等,用于数据采集、分析和处理。

ifm electronic的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能领先。

2. 定制化服务:根据客户需求提供定制化解决方案,满足特定应用需求。

3. 全球布局:在全球设有多个子公司和销售网络,提供本地化服务。

4. 质量可靠:产品经过严格测试,符合国际质量标准,性能稳定可靠。

O8H206数据手册

厂牌 PDF简要描述 下载
IFM ELECTRONIC 光电传感器 IFM ELECTRONIC O8H206 O8H206数据手册

O8H206封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 120.12 ¥ 1005.2543
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1005.25
