IM5172

产品分类: 距离传感器
厂牌: IFM ELECTRONIC
产品描述: ifm electronic 接近传感器, 块状
供应商型号: 1444445
供应商: 欧时
标准整包数: 1
IFM ELECTRONIC 距离传感器 IM5172

IM5172概述

    #

    产品简介

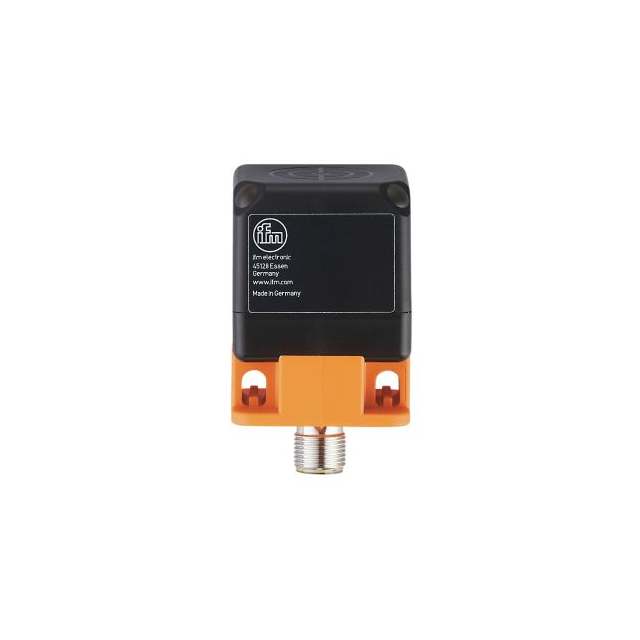

    IM5172 是一款由 ifm electronic gmbh 生产的电感式传感器,具备 IO-Link 接口功能。这款传感器主要用于检测金属物体的距离和位置,并提供高精度和稳定性的输出信号。它适用于自动化设备、工业控制系统和机器人技术等领域,尤其在需要高可靠性和精确测量的应用场景中表现卓越。

    技术参数


    - 电气数据
    - 工作电压:10...30 V DC
    - 电流消耗:10 mA
    - 输出功能:可选常开/常闭
    - 最大电压降(开关输出):DC 2.5 V
    - 永久电流额定值(开关输出):DC 100 mA
    - 开关频率:100 Hz
    - 电气设计:PNP/NPN
    - 短路保护:是
    - 过载保护:是
    - 范围
    - 测量范围:2.1...21 mm
    - 准确性/偏差
    - 纠正系数(钢材):1
    - 矫正系数(不锈钢):0.8
    - 矫正系数(黄铜):0.5
    - 矫正系数(铝):0.5
    - 矫正系数(铜):0.4
    - 滞后性:3...15% Sr
    - 模拟输出线性误差:± 2%
    - 模拟输出重复性:± 1%
    - 温度系数:± 10%
    - 接口
    - 通信接口:IO-Link
    - 传输类型:COM2 (38.4 kBaud)
    - IO-Link版本:1.1
    - 设备ID:791d / 000317h
    - 配置文件:Smart Sensor (设备识别;设备诊断;教槽通道;二进制数据通道;过程数据变量)
    - SIO模式:是
    - 最小工作周期时间:3 ms
    - 工作条件
    - 环境温度:-25...80 °C
    - 防护等级:IP 67
    - 测试/批准
    - EMC:EN 61000-4-2 ESD 4 kV CD / 8 kV AD
    - EN 61000-4-3 高频辐射:10 V/m
    - EN 61000-4-4 突发波:2 kV
    - EN 61000-4-6 高频传导:10 V
    - EN 55011 类别 B
    - MTTF(平均无故障时间):632 年
    - UL 批准编号:A009

    产品特点和优势


    IM5172 电感式传感器具有多种优势。其采用 IO-Link 技术提供了出色的通信能力和数据处理能力,使得它在复杂系统中的应用更加灵活和高效。另外,它的高精度和高可靠性使其能够在各种工业环境中发挥重要作用。此外,IM5172 支持广泛的电气特性,可以适应多种应用需求。

    应用案例和使用建议


    应用案例
    IM5172 传感器广泛应用于制造工厂的自动装配线、物流分拣系统和机器人技术等领域。例如,在汽车制造过程中,IM5172 可以用于检测零件的位置,确保装配的准确性和可靠性。在仓储系统中,它也可以用于自动化分拣,提高工作效率。
    使用建议
    - 在安装过程中,确保传感器正确连接到电源和控制系统,并根据应用需求选择合适的设置。
    - 在环境恶劣的地方使用时,注意防护等级和温度限制,以确保传感器的正常工作。
    - 对于特定应用,如对环境温度变化敏感的应用,建议在安装时考虑使用额外的温度补偿措施。

    兼容性和支持


    IM5172 电感式传感器具备良好的兼容性,支持 IO-Link 通信协议,可以轻松集成到现有的控制系统中。厂商提供全面的技术支持和维护服务,确保客户能够充分利用该产品的性能和优势。

    常见问题与解决方案


    常见问题及解决方法
    1. 传感器不工作
    - 原因:可能是电源问题或连接错误。
    - 解决方法:检查电源连接是否正确,确保传感器已正确连接到电源和控制系统。
    2. 输出信号不稳定
    - 原因:可能是信号干扰或电气特性设置不当。
    - 解决方法:检查周围环境是否有电磁干扰,调整传感器的电气特性设置以减少干扰。
    3. 测量误差较大
    - 原因:可能是校准不当或传感器位置不合适。
    - 解决方法:重新校准传感器,并确保其安装位置符合要求。

    总结和推荐


    总体来说,IM5172 电感式传感器凭借其高精度、高可靠性和优秀的兼容性,为各种工业应用场景提供了可靠的解决方案。无论是在自动化生产线还是复杂的物流系统中,这款传感器都能表现出色。强烈推荐使用 IM5172 传感器,特别是在需要高精度和高可靠性的场合。

IM5172参数

参数
感应距离 2.1mm~21mm
最大供电电流 -
最大工作供电电压 30V
最小工作供电电压 10V
输出类型 3-Wire,NPN/PNP-NC/NO
长*宽*高 40mm*40mm*66mm
包装方式 盒装

IM5172厂商介绍

ifm electronic是一家全球领先的工业自动化传感器和系统供应商,总部位于德国。公司专注于为工业自动化领域提供创新的解决方案,包括传感器、系统和软件。

ifm electronic的主营产品分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于物料检测、距离测量、液位控制等领域。

2. 系统:包括安全光幕、安全控制器等,用于工业安全防护。

3. 软件:包括机器视觉软件、工业物联网平台等,用于数据采集、分析和处理。

ifm electronic的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能领先。

2. 定制化服务:根据客户需求提供定制化解决方案,满足特定应用需求。

3. 全球布局:在全球设有多个子公司和销售网络,提供本地化服务。

4. 质量可靠:产品经过严格测试,符合国际质量标准,性能稳定可靠。

IM5172数据手册

厂牌 PDF简要描述 下载
IFM ELECTRONIC 距离传感器 IFM ELECTRONIC IM5172 IM5172数据手册

IM5172封装设计

查看详情并下载
Symbol
Footprint
3D Model
