PN2098

产品分类: 压力传感器
厂牌: IFM ELECTRONIC
产品描述: ifm electronic 压力传感器, 最大压力读数0.25bar, 最小压力读数-12.5mbar
供应商型号: 1251311
供应商: 海外现货
标准整包数: 1

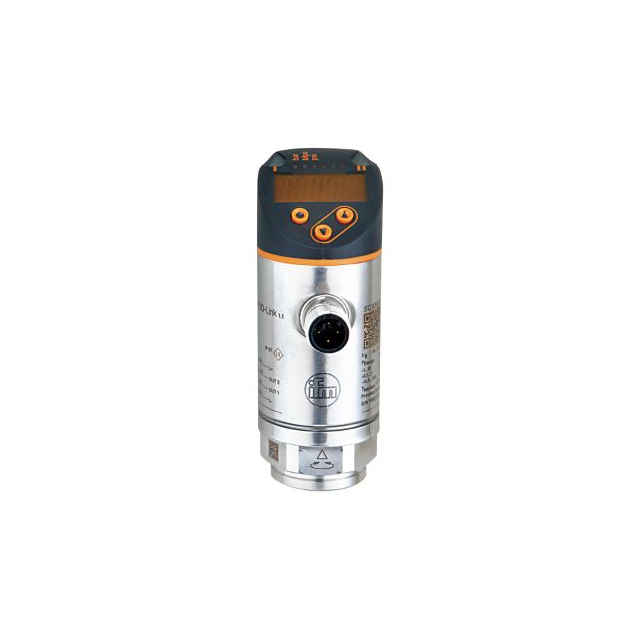

IFM ELECTRONIC 压力传感器 PN2098

PN2098概述

    PN2098 电子压力传感器技术手册

    产品简介


    PN2098是一款电子压力传感器,适用于多种工业应用。它具备高精度测量和多种输出选项,能够提供相对压力测量功能。这款传感器采用陶瓷电容式压力测量单元,结合M12连接器和可编程功能,使其广泛应用于过程控制、设备监控等领域。

    技术参数


    - 测量范围: -12.5...250 mbar / -5...100.4 inH2O / -1.25...25 kPa
    - 压力等级: 10000 mbar / 4000 inH2O / 1000 kPa
    - 爆破压力: 最小30000 mbar / 12000 inH2O / 3000 kPa
    - 真空阻力: -300 mbar
    - 介质温度范围: -25...80°C
    - 电气设计: DC PNP/NPN
    - 操作电压: 18...30 V DC
    - 电流消耗: < 35 mA
    - 绝缘电阻: > 100 MΩ (500 V DC)
    - 保护等级: III
    - 短路保护: 脉冲型
    - 过载保护: 是
    - 切换频率: ≤ 500 Hz
    - 模拟输出: 4...20 mA / 0...10 V
    - 最大负载: 4...20 mA: 最大500 Ω;0...10 V: 最小2000 Ω
    - 反应时间: 模拟输出 < 3 ms
    - 电源延迟时间: 0.3 s
    - 最小响应时间: 切换输出 < 1.5 ms
    - 温漂系数:
    - 零点温漂: 0.2 %/10K
    - 量程温漂: 0.2 %/10K

    产品特点和优势


    PN2098电子压力传感器的主要特点如下:
    - 多功能显示: 4位LED显示,红绿交替指示
    - 双输出: OUT1为开关输出,OUT2为开关输出或模拟输出,灵活多变
    - 宽温度范围: 工作温度范围广,可在极端环境中稳定工作
    - 可编程功能: 可通过编程按钮设置多个参数,方便调试和使用
    - 高精度: 测量精度高达±0.4%,重复性好,长期稳定性佳

    应用案例和使用建议


    PN2098电子压力传感器适用于以下场景:
    - 工业过程控制: 如液压系统中的压力监控
    - 设备监控: 例如风力发电机组的压力检测
    - 流体控制系统: 用于各类流体系统中的压力监测
    使用建议:
    - 确保连接电缆符合标准,并正确连接到电源和输出端子。
    - 在安装过程中应注意保持传感器清洁,避免油污和尘埃影响测量精度。
    - 定期检查连接件的紧固程度,避免松动导致的测量误差。

    兼容性和支持


    PN2098传感器支持IO-Link通信协议,符合IEC 61131-9标准,易于集成到现有控制系统中。厂商提供详尽的技术文档和售后服务,包括软件更新和故障排除支持。

    常见问题与解决方案


    - 问题: 传感器无法正常启动。
    - 解决方案: 检查电源电压是否符合要求,确保连接正确。

    - 问题: 显示屏不亮。
    - 解决方案: 确认接线无误,检查电源供应情况。
    - 问题: 输出信号异常。
    - 解决方案: 检查是否有电磁干扰,重新调整传感器参数或联系技术支持。

    总结和推荐


    综上所述,PN2098电子压力传感器是一款高性能、多功能的传感器,具备宽测量范围、高精度和良好的环境适应能力。无论是工业过程控制还是设备监测,都能发挥重要作用。因此,强烈推荐在需要精确压力测量的应用场景中使用PN2098。

PN2098参数

参数
工作压力范围 -
最大工作供电电压 30V
最小工作供电电压 18V
精度 ±0.4%
输出类型 -
压力类型 相对
最大工作压力 0.25Pa
包装方式 盒装

PN2098厂商介绍

ifm electronic是一家全球领先的工业自动化传感器和系统供应商,总部位于德国。公司专注于为工业自动化领域提供创新的解决方案,包括传感器、系统和软件。

ifm electronic的主营产品分为以下几类:

1. 传感器:包括光电传感器、超声波传感器、电容传感器等,广泛应用于物料检测、距离测量、液位控制等领域。

2. 系统:包括安全光幕、安全控制器等,用于工业安全防护。

3. 软件:包括机器视觉软件、工业物联网平台等,用于数据采集、分析和处理。

ifm electronic的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,产品性能领先。

2. 定制化服务:根据客户需求提供定制化解决方案,满足特定应用需求。

3. 全球布局:在全球设有多个子公司和销售网络,提供本地化服务。

4. 质量可靠:产品经过严格测试,符合国际质量标准,性能稳定可靠。

PN2098数据手册

厂牌 PDF简要描述 下载
IFM ELECTRONIC 压力传感器 IFM ELECTRONIC PN2098 PN2098数据手册

PN2098封装设计

查看详情并下载
Symbol
Footprint
3D Model
