XA1E-BV4U02R

产品分类: 按钮开关
厂牌: IDEC
产品描述: Mushroom Button DPST 圆形-16.2 250000Cycles 250V 250V 250000Cycles 面板安装 40mm(长度)*40.1mm(高度)
供应商型号: XA1E-BV4U02R
供应商: TME
标准整包数: 1

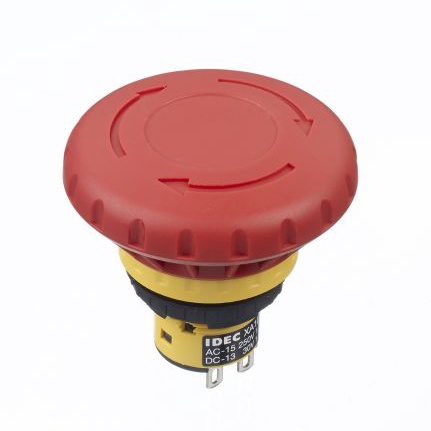

IDEC 按钮开关 XA1E-BV4U02R

XA1E-BV4U02R概述

    文章:IDEA XA系列紧急停止开关技术手册

    一、产品简介


    IDEA XA系列紧急停止开关是一款专为安全设计的紧凑型开关,适用于对空间有限制要求的应用场合。这些开关采用一体化设计,仅需19.5毫米的安装深度,适合直径16毫米的面板。其主要特点是“按下锁定,拉出或旋转复位”,操作便捷且易于复位。这些开关旨在提升设备的安全性能,特别适用于机械制造、自动化设备和其他工业应用场景。

    二、技术参数


    - 外形尺寸:直径16毫米,19.5毫米的安装深度(包括按钮)
    - 接触额定值:
    - 交流电:50/60Hz,电阻负载下最大电流5安培
    - 直流电:电阻负载下最大电流2安培
    - 绝缘电压:250伏特
    - 操作温度范围:-25℃至+60℃(无冰冻)
    - 操作湿度范围:45%至85%RH(无冷凝)
    - 防护等级:IP65/IP40(符合IEC 60529标准)
    - 使用寿命:机械操作次数25万次,电气操作次数10万次
    - 额定电压:最高250伏特
    - 额定电流:最高5安培

    三、产品特点和优势


    1. 安全性高:采用专利的安全潜在结构,确保潜在的能量水平低于正常状态。一旦开关因过度冲击而损坏,常闭触点会断开,从而停机以防止危险发生。
    2. 直接开启动作:通过机械直接链接实现触点分离,不依赖于弹簧,确保操作的稳定性和可靠性。
    3. 锁紧机制:紧急停止信号在设备复位前始终保持激活状态,符合国际安全标准(IEC 60947-5-5)。
    4. 易于操作和复位:用户可以通过按压、拉出或旋转的方式进行复位,提高工作效率。
    5. 兼容性广泛:提供多种颜色和尺寸的按钮,适应不同用户需求。具备UL和c-UL认证,EN合规性。

    四、应用案例和使用建议


    应用案例:XA系列紧急停止开关广泛应用于自动化生产线、机床设备及机器人系统。例如,在金属加工设备中,操作人员可以在出现异常情况时迅速按下开关,确保安全。
    使用建议:为了确保开关的稳定运行,建议操作人员严格按照安装指南执行安装步骤。定期检查按钮和触点的状态,确保设备无损伤。在设计控制电路时,要考虑到接触弹跳时间(参考值20毫秒),以避免误触发。

    五、兼容性和支持


    这些开关与市场上大多数电子设备和控制器兼容,适用于广泛的工业环境。厂家提供全面的技术支持和服务,包括安装指导和维护服务。此外,提供详细的用户手册和技术文档,便于用户了解并正确使用这些产品。

    六、常见问题与解决方案


    1. 接触弹跳问题:当复位时,常闭触点会发生弹跳现象。建议在设计控制电路时考虑这一因素,并适当增加延时继电器以避免误触发。
    2. 安装不当导致故障:确保严格按照说明书的要求安装,并使用合适的工具。如果发现按钮不能正常复位,可能是由于安装角度或力度不当导致的,需重新调整。
    3. 电气连接松动:定期检查电气连接,确保焊接牢固且无短路风险。如发现连接松动或损坏,应及时重新焊接或更换新的连接线材。

    七、总结和推荐


    总体来说,IDEA XA系列紧急停止开关凭借其紧凑的设计、可靠的操作和优越的安全性能,在工业环境中表现卓越。这些开关满足了严格的国际安全标准,且具备较长的使用寿命。因此,我们强烈推荐在需要高度安全性的应用场景中使用这些开关。如果您正在寻找一款高性能、可靠的紧急停止开关,XA系列将是您的理想选择。

XA1E-BV4U02R参数

参数
面板开孔尺寸 圆形-16.2
最大直流触点电压 250V
开关配置 DPST
指示颜色 -
执行器类型 Mushroom Button
机械寿命 250000Cycles
开关功能 -
最大交流触点电压 250V
电流额定值 -
电气寿命 250000Cycles
长*宽*高 40mm(长度)*40.1mm(高度)
安装方式 面板安装

XA1E-BV4U02R厂商介绍

IDEC公司是一家全球领先的工业自动化控制产品制造商,成立于1945年,总部位于日本。公司专注于为工业自动化领域提供全面的解决方案,包括控制产品、测量和安全产品、以及网络和通信产品。

IDEC的产品主要分为以下几类:
1. 控制产品:包括PLC(可编程逻辑控制器)、HMI(人机界面)、触摸屏等。
2. 测量和安全产品:如传感器、计数器、定时器、安全光幕等。
3. 网络和通信产品:涉及以太网、串行通信、无线通信等。

IDEC的产品广泛应用于各种工业领域,如汽车制造、食品加工、包装、能源、水处理等,帮助企业实现自动化、智能化生产。

IDEC的优势在于:
1. 高品质:产品经过严格的质量控制,确保可靠性和耐用性。
2. 创新技术:不断研发新技术,满足市场对高性能自动化产品的需求。
3. 全球服务网络:在全球范围内提供技术支持和售后服务,确保客户满意度。
4. 定制解决方案:根据客户需求提供定制化的自动化解决方案,提高生产效率和降低成本。

XA1E-BV4U02R数据手册

厂牌 PDF简要描述 下载
IDEC 按钮开关 IDEC XA1E-BV4U02R XA1E-BV4U02R数据手册

XA1E-BV4U02R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 43.9375
5+ $ 39.36
10+ $ 36.564
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: $ 43.93
直接购买
加入购物车
