HS5D-12RN

产品分类: 拨码开关
厂牌: IDEC
产品描述: Miniature Interlock Switches
供应商型号: HS5D-12RN
供应商: Master
标准整包数: 1

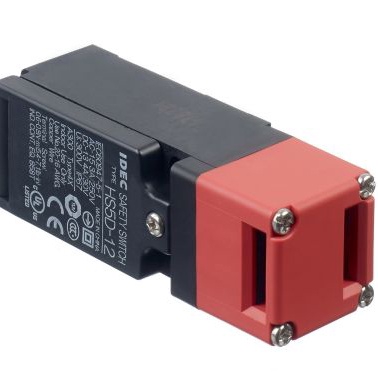

IDEC 拨码开关 HS5D-12RN

HS5D-12RN概述

    HS5D Miniature Interlock Switches

    产品简介


    HS5D系列是IDEA推出的新一代微型互锁开关,专为提高安全性设计。它们适用于各种场合,如工厂自动化、医疗设备和安全系统。这些开关具有小型化设计,适用于紧凑空间,并配备了独特的“头部移除检测功能”,可确保更高的操作安全性和符合国际安全标准。

    技术参数


    HS5D微型互锁开关的技术规格如下:
    - 适用标准: ISO14119、EN1088、IEC60947-5-1、EN60947-5-1、GS-ET-15、UL508、CSA C22.2 No. 14、IEC60204-1/EN60204-1。
    - 工作温度: -30°C至+70°C(无冻结)。
    - 相对湿度: 45%至85%(无冷凝)。
    - 存储温度: -40°C至+80°C(无冻结)。
    - 污染等级: 3级。
    - 绝缘电压耐受能力: 4kV。
    - 接触电阻: 最大50mΩ(初始值)。
    - 绝缘电阻: 使用500V DC兆欧表测量,最小100MΩ。
    - 电击防护等级: II类(IEC61140)。
    - 防护等级: IP67(IEC60529)。
    - 冲击抵抗力: 损伤极限:1000m/s²。
    - 振动抵抗力: 操作极限:10至55Hz,振幅0.5mm;损伤极限:30Hz,振幅1.5mm。
    - 开关速度: 0.05至1.0m/s。
    - 直接打开行程: 最小10mm。
    - 直接打开力: 最小50N。
    - 操作频率: 每小时900次。
    - 机械寿命: 最小1,000,000次(GS-ET-15)。
    - 电气寿命: 最小100,000次(AC-12,250V,6A);最小1,000,000次(24V AC/DC,100mA)。
    - 终端性能: 11-12号电路;机械损坏极限:最小10次;绝缘电阻:最小100MΩ(初始值);介电强度:1000V,1分钟(初始值)。

    产品特点和优势


    - 头移除检测功能: 无论插件是插入还是拔出,主电路均按预期工作,但当头部被移除时,监测电路将检测到这一变化,从而关闭主电路(11-12),提供更高的安全性。
    - 兼容多种形状的门: 可以通过旋转头部来适应不同的门形状,具有高度的灵活性。
    - 小巧紧凑的设计: 具有30W x 30D x 91H mm的尺寸,适合安装在狭窄的空间内。
    - 双绝缘结构: 无需接地,使安装更简单。
    - 可调节的角度设计: 提供垂直和水平方向的调整选项,增强适应性。

    应用案例和使用建议


    - 滑动门: 用于安全门系统的安装。建议使用专用的插件来固定滑动门。
    - 铰链门: 当门铰链位于互锁开关表面的延长线上时,建议使用角可调式插件(HS9Z-A55)。对于较小的门,最小半径应保持在50mm以上。
    - 安装注意事项: 在安装前确保门铰链正确对齐,避免偏差或错位。在调整插件角度后,应使用Loctite防止调整螺丝松动。

    兼容性和支持


    HS5D开关与HS5B和HS5E开关的插件兼容,可以互换使用。IDEA公司提供了全面的技术支持和服务,包括全球范围内的销售和客户服务。

    常见问题与解决方案


    - 问题: 插件无法正常工作。
    - 解决方案: 确认插件已正确安装并旋转到位。如果问题持续存在,检查电路连接和电源状态。
    - 问题: 互锁开关受到外部冲击。
    - 解决方案: 避免对互锁开关施加超过1000m/s²的冲击力。如果已经受损,建议联系售后服务。

    总结和推荐


    HS5D微型互锁开关以其独特的“头部移除检测功能”、小巧的体积和广泛的应用范围,在安全系统中表现出色。其卓越的安全性能、可靠的操作和易于安装的特点使其成为众多工业应用的理想选择。强烈推荐在需要高安全性应用场合使用该产品。

HS5D-12RN参数

参数
机械寿命 -
最大交流触点电压 -
引脚总间距 -
电流额定值 -
电压额定值 -
电气寿命 -
安装方式 螺纹安装

HS5D-12RN厂商介绍

IDEC公司是一家全球领先的工业自动化控制产品制造商,成立于1945年,总部位于日本。公司专注于为工业自动化领域提供全面的解决方案,包括控制产品、测量和安全产品、以及网络和通信产品。

IDEC的产品主要分为以下几类:
1. 控制产品:包括PLC(可编程逻辑控制器)、HMI(人机界面)、触摸屏等。
2. 测量和安全产品:如传感器、计数器、定时器、安全光幕等。
3. 网络和通信产品:涉及以太网、串行通信、无线通信等。

IDEC的产品广泛应用于各种工业领域,如汽车制造、食品加工、包装、能源、水处理等,帮助企业实现自动化、智能化生产。

IDEC的优势在于:
1. 高品质:产品经过严格的质量控制,确保可靠性和耐用性。
2. 创新技术:不断研发新技术,满足市场对高性能自动化产品的需求。
3. 全球服务网络:在全球范围内提供技术支持和售后服务,确保客户满意度。
4. 定制解决方案:根据客户需求提供定制化的自动化解决方案,提高生产效率和降低成本。
