YW1L-AF2E10Q4Y

产品分类: 按钮开关
厂牌: IDEC

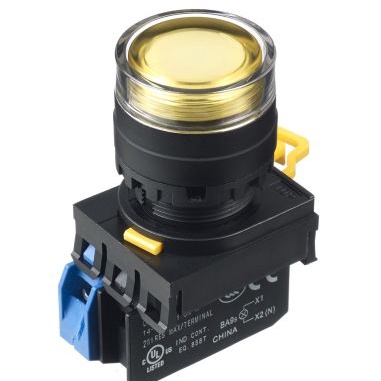

产品描述: Idec 黄色按钮开关, 面板安装, 面板开孔直径22mm, 带指示灯, 单刀单掷
供应商型号: N-YW1L-AF2E10Q4Y
供应商: 云汉优选
标准整包数: 1
IDEC 按钮开关 YW1L-AF2E10Q4Y

YW1L-AF2E10Q4Y概述

    # YW Series Control Units 技术手册

    产品简介


    YW Series Control Units 是一款集创新设计、空间节省和安全性于一体的控制装置。该系列产品包含紧急停止开关、旋钮开关、指示灯(带或不带照明)等多种类型的控制单元。其广泛应用于工业自动化、机器控制系统及各类机械设备中,确保操作的安全性和可靠性。

    技术参数


    基本规格
    - 产品尺寸:直径 22mm
    - 防护等级:前视窗 IP65,接线端子 IP20
    - 绝缘电阻:100 MΩ
    - 耐压强度:接触块 2,500V,1 分钟;指示灯 2,000V,1 分钟
    操作条件
    - 工作温度:-20°C 至 +55°C(无冻结)
    - 存储温度:-45°C 至 +80°C
    - 湿度:操作 45% 至 85%RH(无冷凝),存储最大 95%RH
    耐用性
    - 振动:应急停止开关极限/损坏限值:10 至 500Hz,振幅 0.35mm,加速度 50m/s²;其他组件极限/损坏限值:5 至 55Hz,振幅 0.5mm
    - 冲击:应急停止开关极限/损坏限值:150m/s²;其他组件极限/损坏限值:100m/s²
    - 机械寿命:应急停止开关 250,000 次(单接触块);旋钮开关 250,000 次(单接触块)
    - 电气寿命:应急停止开关 100,000 次(单接触块)

    产品特点和优势


    YW 系列控制单元具备以下特点和优势:
    - 紧凑轻便:厚度仅 10mm,深度 42mm,方便安装于狭窄空间。
    - 高亮度指示灯:采用大型透镜,提供宽广的视角。
    - 安全机制:应急停止开关具有锁定机构,保证安全操作。
    - 自清洁接触点:采用刮痕表面,防止污垢积累,提高可靠性。
    - 广泛的认证:获得 UL、c-UL、EN 及 CCC 认证,满足多种标准。

    应用案例和使用建议


    YW 系列控制单元适用于各种机械设备的控制面板。例如,在工业机器人中,可以用于紧急停止操作,确保操作人员安全。使用时应注意:
    - 安装位置:确保有足够的安装空间,避免机械干涉。
    - 操作顺序:遵循正确的操作步骤,以确保系统稳定运行。
    - 定期维护:定期检查接触点和指示灯的状态,及时更换磨损部件。

    兼容性和支持


    YW 系列控制单元与不同类型的电器配件兼容,可方便地安装于现有系统中。制造商提供了详尽的技术文档和支持服务,确保客户能够正确安装和使用这些设备。

    常见问题与解决方案


    - 问题 1:如何锁定按钮?
    - 解决办法:按下按钮后,通过拉动或旋转操作即可锁定按钮。

    - 问题 2:指示灯不亮怎么办?
    - 解决办法:检查电源电压是否符合要求,确认接线是否正确。如仍无法解决,请联系技术支持。

    总结和推荐


    YW 系列控制单元以其创新的设计、卓越的性能和广泛的应用领域成为市场上的一款优秀产品。无论是工业自动化还是机械控制系统,YW 系列都能为用户提供可靠的操作体验。我们强烈推荐使用 YW 系列控制单元,特别是在需要高度安全和可靠性的环境中。

YW1L-AF2E10Q4Y参数

参数
执行器类型 -
电气寿命 -
开关配置 单刀单掷
最大直流触点电压 -
指示颜色 -
开关功能 -
最大交流触点电压 24V
面板开孔尺寸 22mm
机械寿命 -
电流额定值 -
安装方式 面板安装
应用等级 工业级

YW1L-AF2E10Q4Y厂商介绍

IDEC公司是一家全球领先的工业自动化控制产品制造商,成立于1945年,总部位于日本。公司专注于为工业自动化领域提供全面的解决方案,包括控制产品、测量和安全产品、以及网络和通信产品。

IDEC的产品主要分为以下几类:
1. 控制产品:包括PLC(可编程逻辑控制器)、HMI(人机界面)、触摸屏等。
2. 测量和安全产品:如传感器、计数器、定时器、安全光幕等。
3. 网络和通信产品:涉及以太网、串行通信、无线通信等。

IDEC的产品广泛应用于各种工业领域,如汽车制造、食品加工、包装、能源、水处理等,帮助企业实现自动化、智能化生产。

IDEC的优势在于:
1. 高品质:产品经过严格的质量控制,确保可靠性和耐用性。
2. 创新技术:不断研发新技术,满足市场对高性能自动化产品的需求。
3. 全球服务网络:在全球范围内提供技术支持和售后服务,确保客户满意度。
4. 定制解决方案:根据客户需求提供定制化的自动化解决方案,提高生产效率和降低成本。

YW1L-AF2E10Q4Y数据手册

厂牌 PDF简要描述 下载
IDEC 按钮开关 IDEC YW1L-AF2E10Q4Y YW1L-AF2E10Q4Y数据手册

YW1L-AF2E10Q4Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
