首页  >  产品百科  >  AL6H-M24P-G

AL6H-M24P-G

产品分类: 按钮开关
厂牌: IDEC
产品描述: Idec 白色按钮开关, 面板安装, 瞬时操作, 面板开孔直径16mm, 带指示灯, 双刀双掷
供应商型号: AL6H-M24P-G
供应商: Master
标准整包数: 1

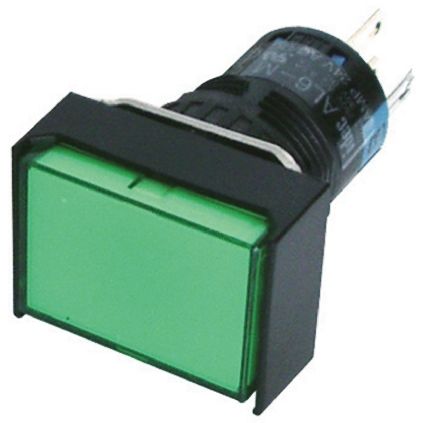

IDEC 按钮开关 AL6H-M24P-G

AL6H-M24P-G概述

    A6系列:16mm微型开关及指示灯

    产品简介


    A6系列微型开关和指示灯是IDEA公司的高性能电子元器件产品。该系列包括多种类型的按钮开关、选择开关和钥匙锁开关,适用于需要高可靠性的工业和商业应用场合。这些产品具有紧凑设计、LED照明以及各种触点配置,能够广泛应用于控制面板、机械设备、仪器仪表等领域。

    技术参数


    - 防护等级:IP40(防尘)、IP65(防水防油耐腐蚀)
    - 接触配置:SPDT、DPDT
    - 最大电压:250V AC/DC
    - 热电流:3A
    - 最小应用负载:5V AC/DC,1mA(根据操作条件而变化)
    - 接触材料:金镀银
    - 终端样式:.110"焊锡/快接端子
    - 操作温度:LED型:-25°C至+55°C(无冻结)
    - 操作湿度:45%至85%RH
    - 接触电阻:最大50mΩ(初始值)
    - 绝缘电阻:最小100MΩ(500V DC兆欧表)
    - 振动耐受性:10至55Hz,振幅1.5mm峰峰值
    - 冲击耐受性:损坏极限:500m/s²(约50G);操作极限:200m/s²(约20G)
    - 电寿命:至少10万次操作(满载条件下)
    - 机械寿命:保持型:至少10万次操作;瞬时型:至少100万次操作;选择/钥匙锁型:至少25万次操作
    - 绝缘强度:开关单元:两极之间:2000VAC,1分钟;同一极之间:1000VAC,1分钟;接触与灯座之间:1500VAC,1分钟;灯单元:带电部分/接地:2000VAC,1分钟
    - 焊接温度:20W/5秒或260°C/3秒

    产品特点和优势


    - 紧凑设计:节省空间,适合安装在有限的空间内。
    - LED照明:增加可视性,确保用户清晰识别状态。
    - 多样化触点配置:可选单极双掷(SPDT)或双极双掷(DPDT),满足不同需求。
    - 耐用性:采用金镀银接触材料,保证长期稳定运行。
    - 低功耗:内置电流限制电阻和保护二极管,无需外部组件即可正常工作。

    应用案例和使用建议


    - 自动化控制:适用于自动控制系统中作为状态指示和手动操作装置。
    - 机械设备:用于各类机械设备的操作按钮和指示灯,如电梯、起重机等。
    - 工厂监控系统:可用于工厂监控系统的控制面板上,以指示系统状态或触发报警。
    - 建议使用场景:当系统需要进行状态指示和操作控制时,可以选用该系列微型开关和指示灯。建议在安装前仔细检查产品规格是否符合实际需求。

    兼容性和支持


    - 与其他元器件的兼容性:A6系列微型开关和指示灯具有标准的安装尺寸和电气接口,可以方便地与其他品牌的产品集成。
    - 支持和服务:IDEA公司提供详细的用户手册和技术支持,帮助用户解决安装和使用过程中遇到的问题。如有需要,还可以订购替换件和配件。

    常见问题与解决方案


    - 问题1:设备无法启动。
    - 解决方案:检查电源连接是否正确,确认电源电压是否符合要求。如仍存在问题,请联系技术支持。
    - 问题2:LED灯不亮。
    - 解决方案:检查LED的电压和电流是否匹配,更换合适的LED灯或联系技术支持。
    - 问题3:机械部分损坏。
    - 解决方案:根据损坏程度选择更换相关部件或整个设备。如果不确定,建议咨询专业技术人员。

    总结和推荐


    A6系列微型开关和指示灯以其紧凑设计、多样化的功能和可靠性,在工业控制领域中有着广泛的应用前景。其独特的优点和高度的兼容性使其成为同类产品中的佼佼者。综上所述,我强烈推荐使用这款产品,特别是在需要高可靠性和多功能性的应用场景中。对于需要更多技术支持或咨询服务的客户,IDEA公司提供了全面的服务保障,确保用户能够充分利用产品的全部功能。

AL6H-M24P-G参数

参数
指示颜色 绿色
机械寿命 -
电流额定值 -
开关功能 Momentary Contact
最大交流触点电压 250V
电气寿命 100000Cycles
开关配置 DPDT
面板开孔尺寸 圆形-16.2
最大直流触点电压 250V
执行器类型 Rectangular Button
安装方式 焊接安装,面板安装

AL6H-M24P-G厂商介绍

IDEC公司是一家全球领先的工业自动化控制产品制造商,成立于1945年,总部位于日本。公司专注于为工业自动化领域提供全面的解决方案,包括控制产品、测量和安全产品、以及网络和通信产品。

IDEC的产品主要分为以下几类:
1. 控制产品:包括PLC(可编程逻辑控制器)、HMI(人机界面)、触摸屏等。
2. 测量和安全产品:如传感器、计数器、定时器、安全光幕等。
3. 网络和通信产品:涉及以太网、串行通信、无线通信等。

IDEC的产品广泛应用于各种工业领域,如汽车制造、食品加工、包装、能源、水处理等,帮助企业实现自动化、智能化生产。

IDEC的优势在于:
1. 高品质:产品经过严格的质量控制,确保可靠性和耐用性。
2. 创新技术:不断研发新技术,满足市场对高性能自动化产品的需求。
3. 全球服务网络:在全球范围内提供技术支持和售后服务,确保客户满意度。
4. 定制解决方案:根据客户需求提供定制化的自动化解决方案,提高生产效率和降低成本。

AL6H-M24P-G数据手册

厂牌 PDF简要描述 下载
IDEC 按钮开关 IDEC AL6H-M24P-G AL6H-M24P-G数据手册

AL6H-M24P-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 24.909 ¥ 210.9792
10+ $ 22.1161 ¥ 183.8862
25+ $ 20.3939 ¥ 164.8126
50+ $ 19.7372 ¥ 160.8656
100+ $ 19.5492 ¥ 160.0881
250+ $ 19.4437 ¥ 159.2241
500+ $ 19.4437 ¥ 159.2241
库存: 25
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 210.97
