首页  >  产品百科  >  GT5Y-2SN1D24

GT5Y-2SN1D24

产品分类: 其他工具
厂牌: IDEC
产品描述: Time Delay Relay 24VDC 5A DPDT(21x27.5x58.6)mm Plug-In
供应商型号: 1885-1033-ND
供应商: Digi-Key
标准整包数: 1

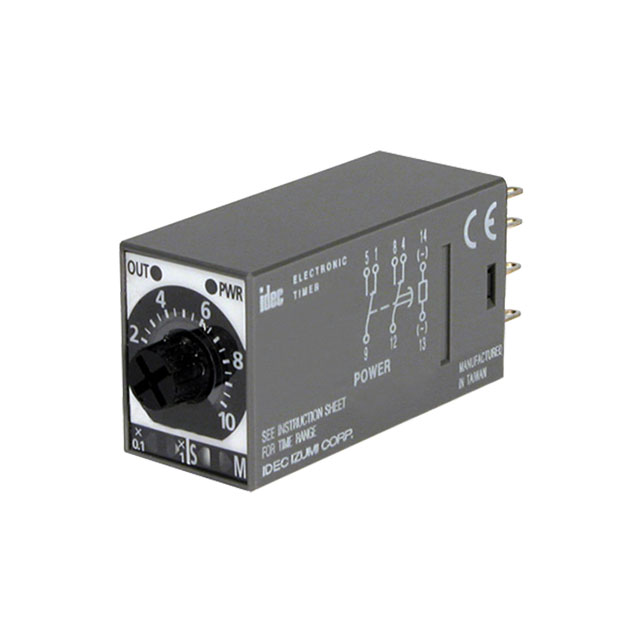

IDEC 其他工具 GT5Y-2SN1D24

GT5Y-2SN1D24概述

    GT5P 系列 — 延时启动定时器

    产品简介


    GT5P 系列是一款专为各种工业应用设计的延时启动定时器。这类定时器广泛应用于自动化控制、机械设备、以及任何需要精确延时控制的场景。通过内置的延时机制,GT5P 系列能够有效地控制电力系统的启停时间,确保系统在恰当的时间内完成切换操作,从而提高系统的可靠性和效率。

    技术参数


    - 接触形式: SPDT(单刀双掷)
    - 额定工作电压:
    - 100 至 120 V AC (50/60 Hz)
    - 200 至 240 V AC (50/60 Hz)
    - 24 V AC/DC
    - 12 V DC
    - 电压容差:
    - 交流类型: ±15%
    - 直流类型: ±10%(最大纹波 10%)
    - 接触额定值:
    - 电阻负载:120 V AC/24 V DC, 5A;240 V AC, 3A
    - 感性负载:240 V AC, 0.8A;120 V AC, 1.4A;24 V DC, 1.7A
    - 允许接触功率 (电阻负载):
    - 960 VA AC
    - 120 W DC
    - 重复误差: ±0.2% 或 ±10ms
    - 温度误差: 最大 ±3%(-10 到 50°C,参考温度 20°C)
    - 设置误差: 最大 ±10%
    - 复位时间:
    - 当电源关闭且定时结束时: 最大 0.1 秒
    - 当电源关闭且定时未结束时: 最大 1 秒
    - 绝缘电阻: 最小 100 MΩ
    - 介电强度: 2000 V AC, 1 分钟(除同一极的触点间)
    - 振动抵抗: 100 N(约 10 G)
    - 冲击抵抗:
    - 工作极限: 100 N(约 10 G)
    - 损坏极限: 500 N(约 50 G)
    - 功耗:
    - 100 V AC 类型: 1.5 VA (50 Hz)
    - 200 V AC 类型: 1.6 VA (50 Hz)
    - 24 V DC 类型: 0.9 W
    - 电气寿命: 最小 100,000 次操作(额定负载下)
    - 机械寿命: 最小 20,000,000 次操作
    - 工作温度: -10 到 +50°C
    - 工作湿度: 45% 到 85% RH

    产品特点和优势


    GT5P 系列延时启动定时器具有多种显著特点和优势。首先,它的接触形式为 SPDT,具有较高的接触额定值和允许接触功率,能够处理较大的电流。其次,它提供多个时间范围选项,满足不同应用场景的需求。此外,通过 ±0.2% 的高精度重复误差,该定时器能提供稳定可靠的延时控制。最后,它易于安装和配置,可由手或螺丝刀进行控制设置,提高了使用的灵活性和便捷性。

    应用案例和使用建议


    GT5P 系列广泛应用于各种自动化控制系统中,例如电机控制、设备启停控制、信号延迟等方面。例如,在电动机控制中,GT5P 定时器可以确保电动机按照预定的时间顺序启动和停止,从而避免过载和电路损坏。使用建议包括在安装时要确保定时器正确连接到电源和负载,并在不同的应用环境中选择合适的时间范围。此外,定期检查定时器的运行状态并进行必要的维护,可以延长其使用寿命。

    兼容性和支持


    GT5P 系列定时器与 IDEC 的 RR2P 8 针继电器插座和保持夹具兼容,便于集成和替换现有设备。制造商提供了丰富的配件支持,包括安装夹具、插座和其他附件,方便用户根据具体需求进行定制。此外,制造商还提供全面的技术支持和售后服务,帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    1. Q: 定时器无法正常工作。
    - A: 检查电源连接是否正确,确认电源电压在额定范围内,并且没有超过规定的电压容差。
    2. Q: 定时器的设定时间不准确。
    - A: 检查设定时间是否正确输入,确认设定误差在允许范围内,并进行必要的校准。
    3. Q: 定时器发出异常噪音。
    - A: 检查是否有外部震动影响,并确认定时器的抗振能力是否符合要求。必要时安装防震装置。

    总结和推荐


    GT5P 系列延时启动定时器以其精确的延时控制、广泛的适用范围和可靠的性能,成为工业自动化应用的理想选择。其灵活的安装方式和良好的兼容性,使其能够轻松集成到现有的设备中。总体而言,GT5P 定时器是一款值得推荐的产品,适用于需要精准延时控制的各类应用场景。

GT5Y-2SN1D24参数

参数
长*宽*高 21mm(长度)*58.6mm(高度)
安装方式 支架安装
零件状态 在售
包装方式 散装

GT5Y-2SN1D24厂商介绍

IDEC公司是一家全球领先的工业自动化控制产品制造商,成立于1945年,总部位于日本。公司专注于为工业自动化领域提供全面的解决方案,包括控制产品、测量和安全产品、以及网络和通信产品。

IDEC的产品主要分为以下几类:
1. 控制产品:包括PLC(可编程逻辑控制器)、HMI(人机界面)、触摸屏等。
2. 测量和安全产品:如传感器、计数器、定时器、安全光幕等。
3. 网络和通信产品:涉及以太网、串行通信、无线通信等。

IDEC的产品广泛应用于各种工业领域,如汽车制造、食品加工、包装、能源、水处理等,帮助企业实现自动化、智能化生产。

IDEC的优势在于:
1. 高品质:产品经过严格的质量控制,确保可靠性和耐用性。
2. 创新技术:不断研发新技术,满足市场对高性能自动化产品的需求。
3. 全球服务网络:在全球范围内提供技术支持和售后服务,确保客户满意度。
4. 定制解决方案:根据客户需求提供定制化的自动化解决方案,提高生产效率和降低成本。

GT5Y-2SN1D24数据手册

厂牌 PDF简要描述 下载
IDEC 其他工具 IDEC GT5Y-2SN1D24 GT5Y-2SN1D24数据手册

GT5Y-2SN1D24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 55.4632 ¥ 510.5735
10+ $ 45.812 ¥ 421.7281
25+ $ 42.6109 ¥ 392.2598
50+ $ 40.457 ¥ 372.4324
100+ $ 38.5316 ¥ 354.7073
250+ $ 36.322 ¥ 334.3671
库存: 7
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 510.57
直接购买
