首页  >  产品百科  >  HW1B-V4R

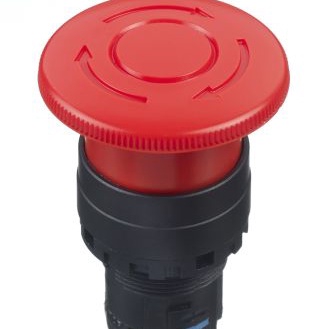

HW1B-V4R

产品分类: 按钮开关
厂牌: IDEC
产品描述: 圆形,紧急停止 圆形-22.3 按扣安装
供应商型号: ET-1418032
供应商: 海外现货
标准整包数: 1
IDEC 按钮开关 HW1B-V4R

HW1B-V4R概述

    文章标题:IDEC HW系列22mm开关和指示灯技术手册

    产品简介


    IDEC HW系列22mm开关和指示灯是一组设计用于各种工业应用的高可靠性和安全性的控制装置。它们包括紧急停止按钮(E-Stop)、选择开关、指示灯等,适用于几乎全球市场的安装需求。此系列的产品具有锁止杆可拆卸的接触块、指尖防护的IP20触点、防篡改设计等特点,符合多项国际标准,如EN60947-5-5和SEMI S2标准。此外,HW系列的产品还包括了黑色塑料和金属前框的选择,以及带有LED照明的版本,提供变压器供电或全电压供电两种模式。

    技术参数


    - 电气参数:
    - 额定操作特性:AC-15: 600A 或 Ue=250V, le=3A (NO, NC, NO-EM, NC-LB)
    - DC-13: 600A 或 Ue=125V, le=1.1A (NO, NC)
    - DC-13: 600A 或 Ue=125V, le=0.9A (NO-EM, NC-LB)
    - 额定绝缘电压:600V
    - 额定开关过电压:小于4kV,符合IEC60947-1标准
    - 额定冲击耐受电压:接触电路4kV,灯电路2.5kV
    - 额定热电流:10A
    - 最小切换容量:3V AC/DC时5mA
    - 电气可靠性:MTBF < 1故障/10百万次操作循环(3V DC, 5mA)
    - 机械参数:
    - 接触操作:慢分NC或NO
    - 操作力:与瞬时和保持按钮相关的操作力分别为6.2±2N 和 7.0±2N
    - 马力额定值:参考值:1/4 HP @ 120V (单相非反转),1HP @ 240V (三相非反转)
    - 工作环境参数:
    - 工作温度:-25°C到+60°C(带照明时为-25°C到+50°C)
    - 振动抵抗力:10到55Hz,加速度98m/s² (10G),符合IEC6068-2-6
    - 冲击抵抗力:980m/s² (100G),符合IEC6068-2-7

    产品特点和优势


    - 锁止功能:HW系列的开关配备有锁止杆,可实现安全锁定,防止误操作。
    - 防篡改设计:所有紧急停止按钮均符合SEMI S2标准,确保无法通过“浮夸”操作更改接触状态。
    - 广泛的认证:HW系列获得了CE、UL、CSA、CCC(中国)和TUV等多种认证,适合几乎全球范围内的应用。
    - 易于组装:HW系列的设计使其组装过程简单快捷,方便用户快速进行安装。

    应用案例和使用建议


    HW系列开关和指示灯广泛应用于需要高度可靠性和安全性控制的应用场景,如工厂自动化、机器控制、紧急停止系统等。在安装时,需要注意以下几个方面以优化使用效果:
    - 安全操作:在进行安装、维修和检查之前务必断电,以避免电击和火灾风险。
    - 正确使用工具:使用专用的工具进行更换灯具等操作,例如使用灯座工具来更换灯具。
    - 合适的电线:使用适当的导线尺寸以满足电压和电流要求,确保安装的安全性。

    兼容性和支持


    HW系列开关和指示灯具有良好的兼容性,可以与各种不同的电气组件和系统集成使用。厂商提供了广泛的配件支持,如锁紧环、抗旋转环、橡胶堵头等,这些配件可以在不改变HW系列本身的情况下提高系统的整体可靠性和安全性。此外,IDEC还提供了详细的使用手册和技术支持服务,以帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题1:灯具无法正常点亮。
    - 解决方案:确认灯具和LED是否有正确的电压输入。检查连接线是否松动或损坏,必要时请使用专用工具更换灯具。
    - 问题2:开关操作力过大。
    - 解决方案:检查接触块是否对齐,确保接触块安装适配器和安全锁具的正确安装。
    - 问题3:设备出现短路现象。
    - 解决方案:检查电线的接头是否松动,或者是否存在裸露部分。使用绝缘套管包裹裸露部分,确保连接处的安全性。

    总结和推荐


    综上所述,IDEC HW系列22mm开关和指示灯在功能、可靠性及适用性方面表现出色。它的防篡改设计和广泛的标准认证使得其成为各种工业应用的理想选择。无论是用于关键的紧急停止系统还是日常的操作控制,HW系列都是值得信赖的产品。因此,强烈推荐这一系列的产品给需要高质量开关和指示灯解决方案的用户。

HW1B-V4R参数

参数
开关功能 -
电流额定值 -
机械寿命 -
最大交流触点电压 -
电气寿命 -
最大直流触点电压 -
指示颜色 -
执行器类型 圆形,紧急停止
开关配置 -
面板开孔尺寸 圆形-22.3
安装方式 按扣安装
零件状态 在售
包装方式 散装

HW1B-V4R厂商介绍

IDEC公司是一家全球领先的工业自动化控制产品制造商,成立于1945年,总部位于日本。公司专注于为工业自动化领域提供全面的解决方案,包括控制产品、测量和安全产品、以及网络和通信产品。

IDEC的产品主要分为以下几类:
1. 控制产品:包括PLC(可编程逻辑控制器)、HMI(人机界面)、触摸屏等。
2. 测量和安全产品:如传感器、计数器、定时器、安全光幕等。
3. 网络和通信产品:涉及以太网、串行通信、无线通信等。

IDEC的产品广泛应用于各种工业领域,如汽车制造、食品加工、包装、能源、水处理等,帮助企业实现自动化、智能化生产。

IDEC的优势在于:
1. 高品质:产品经过严格的质量控制,确保可靠性和耐用性。
2. 创新技术:不断研发新技术,满足市场对高性能自动化产品的需求。
3. 全球服务网络:在全球范围内提供技术支持和售后服务,确保客户满意度。
4. 定制解决方案:根据客户需求提供定制化的自动化解决方案,提高生产效率和降低成本。

HW1B-V4R数据手册

厂牌 PDF简要描述 下载
IDEC 按钮开关 IDEC HW1B-V4R HW1B-V4R数据手册

HW1B-V4R封装设计

查看详情并下载
Symbol
Footprint
3D Model
