首页  >  产品百科  >  BNH30W

BNH30W

厂牌: IDEC
产品描述:
供应商型号: BNH30W
供应商: 云汉优选
标准整包数: 10

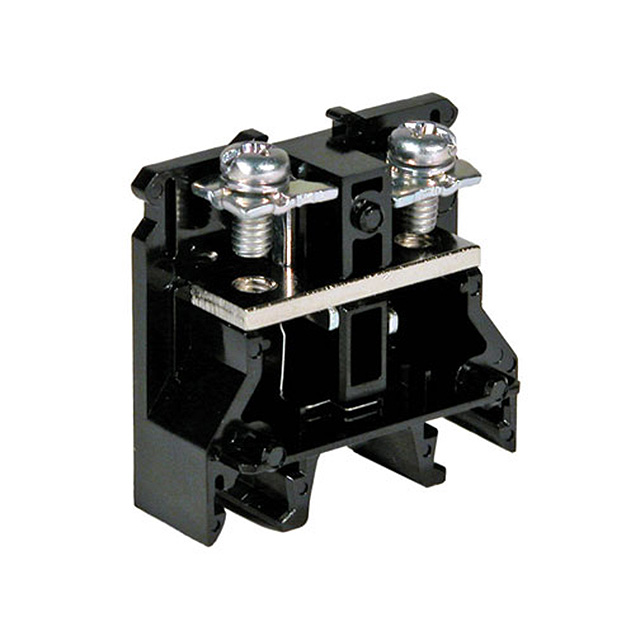

IDEC 接线座- Din 轨道/通道 BNH30W

BNH30W概述

    终端块(Terminal Blocks)——BNH/BN系列

    1. 产品简介


    终端块是一种用于电力系统中的电子元器件,其主要用于连接不同电线并确保安全、可靠的电能传输。BNH/BN系列终端块以其高度可靠的设计和广泛的适用性受到市场的青睐。这些终端块广泛应用于电力控制和配电系统,以及各种工业自动化设备中。

    2. 技术参数


    以下为BNH/BN系列终端块的关键技术参数:
    | 型号 | 外观宽度 | 批准机构 | 极数 | 线径范围 | 额定电压/电流 | 端子尺寸 | 端子扭矩(N-m) | 尺寸单位 |
    |
    | BNH10W | 7mm | UL, CSA, TUV | 1 | 22-16AWG | 600V/10A | M3 | 0.6 - 1.0 | mm |
    | BNH15MW | 8mm | UL, CSA, TUV | 1 | 22-14AWG | 600V/10A | M3 | 0.6 - 1.0 | mm |
    | BNH15LW | 10.5mm | UL, CSA, TUV | 1 | 22-14AWG | 600V/15A | M3.5 | 1.0 - 1.3 | mm |
    | BNH30W | 12mm | UL, CSA, TUV | 1 | 18-10AWG | 600V/30A | M4 | 1.4 - 2.0 | mm |
    | BNH50W | 15.5mm | UL, CSA, TUV | 1 | 16-6AWG | 600V/50A | M5 | 2.6 - 3.7 | mm |
    | BN75W | 20mm | UL, CSA, TUV | 1 | 16-4AWG | 600V/75A | M6 | 3.9 - 5.4 | mm |
    | BN150W | 26mm | UL, CSA, TUV | 1 | 16-0AWG | 600V/150A | M8 | 10 - 13.5 | mm |
    | BNDH15W | 8mm | UL, CSA, TUV | 2 | 22-14AWG | 600V/10A | M3 | 0.6 - 1.0 | mm |

    3. 产品特点和优势


    BNH/BN系列终端块的主要优势包括:
    - 安全性高:使用弹簧加载的锁定螺钉,确保接线端子在受到振动时仍能保持稳定连接。
    - 易于安装:标准DIN导轨安装方式,方便快捷。
    - 多种型号选择:提供不同极数和线径范围的型号,满足不同的应用需求。
    - 兼容性强:可以与多种电气设备和系统兼容。

    4. 应用案例和使用建议


    BNH/BN系列终端块广泛应用于电力控制和配电系统,如工厂自动化生产线、楼宇控制系统等。在安装时,建议采用标准DIN导轨进行安装,以确保稳固性和安全性。此外,在接线时要按照说明书的要求进行操作,以避免误接或短路。

    5. 兼容性和支持


    BNH/BN系列终端块与市面上的大多数电气设备和系统具有良好的兼容性。制造商提供了详细的技术文档和支持服务,包括安装指南、维护手册和技术支持热线,帮助用户更好地了解和使用这些产品。

    6. 常见问题与解决方案


    1. 问题:终端块安装后无法牢固固定在导轨上。
    - 解决方案:检查是否正确使用标准DIN导轨,并确保终端块已完全插入到位。

    2. 问题:接线端子出现松动。
    - 解决方案:重新拧紧螺丝,确保达到规定的扭矩值。必要时可更换新的端子。
    3. 问题:发现部分端子出现异常发热现象。
    - 解决方案:检查电线是否有破损或接触不良的情况,必要时更换电线或重新连接。

    7. 总结和推荐


    总体而言,BNH/BN系列终端块以其卓越的安全性、便捷的安装和广泛的兼容性在市场上表现出色。它特别适合于需要高度可靠性和稳定性应用场合,是值得推荐的产品。对于追求高质量和可靠性的工程应用,这些终端块无疑是最佳选择之一。

BNH30W参数

参数
包装方式 散装

BNH30W厂商介绍

IDEC公司是一家全球领先的工业自动化控制产品制造商,成立于1945年,总部位于日本。公司专注于为工业自动化领域提供全面的解决方案,包括控制产品、测量和安全产品、以及网络和通信产品。

IDEC的产品主要分为以下几类:
1. 控制产品:包括PLC(可编程逻辑控制器)、HMI(人机界面)、触摸屏等。
2. 测量和安全产品:如传感器、计数器、定时器、安全光幕等。
3. 网络和通信产品:涉及以太网、串行通信、无线通信等。

IDEC的产品广泛应用于各种工业领域,如汽车制造、食品加工、包装、能源、水处理等,帮助企业实现自动化、智能化生产。

IDEC的优势在于:
1. 高品质:产品经过严格的质量控制,确保可靠性和耐用性。
2. 创新技术:不断研发新技术,满足市场对高性能自动化产品的需求。
3. 全球服务网络:在全球范围内提供技术支持和售后服务,确保客户满意度。
4. 定制解决方案:根据客户需求提供定制化的自动化解决方案,提高生产效率和降低成本。

BNH30W数据手册

厂牌 PDF简要描述 下载
IDEC 接线座- Din 轨道/通道 IDEC BNH30W BNH30W数据手册

BNH30W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.5485
100+ ¥ 5.3695
500+ ¥ 5.2352
1000+ ¥ 5.101
库存: 25
起订量: 10 增量: 10
交货地:
最小起订量为:1
合计: ¥ 5.54
