首页  >  产品百科  >  YW1L-M4E10QM3R

YW1L-M4E10QM3R

产品分类: 按钮开关
厂牌: IDEC

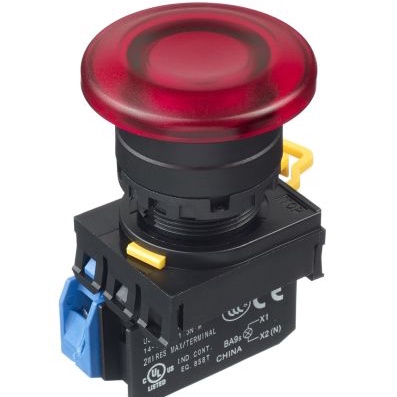

产品描述: Idec 红色按钮开关, 面板安装, 面板开孔直径22mm, 带指示灯, 单刀单掷
供应商型号: ET-2833783
供应商: 海外现货
标准整包数: 1
IDEC 按钮开关 YW1L-M4E10QM3R

YW1L-M4E10QM3R概述

    YW Series Control Units 技术手册解析

    产品简介


    YW Series Control Units 是一款集紧凑设计、高效操作与可靠安全于一体的控制单元系列。其产品种类包括紧急停止开关、带指示灯的按钮开关、选择开关和带指示灯的选择开关。这些单元主要用于工业自动化控制系统中,为操作员提供安全可靠的控制手段,同时也广泛应用于机器设备的操作面板。

    技术参数


    - 操作条件
    - 工作温度:–20°C 到 +55°C(无冻结)
    - 操作湿度:45% 到 85% RH(无冷凝)
    - 存储温度:–45°C 到 +80°C
    - 存储湿度:最大 95% RH
    - 防护等级
    - 面板正面:IP65(符合 IEC 60529)
    - 接线端子:IP20(符合 IEC 60529)
    - 绝缘电阻:100 MΩ
    - 介电强度
    - 接触块:2,500V,持续 1 分钟
    - 指示灯:2,000V,持续 1 分钟
    - 振动抵抗
    - 紧急停止开关:频率范围 10 至 500Hz,振幅 0.35mm,加速度 50m/s²(5G)
    - 其他组件:频率范围 5 至 55Hz,振幅 0.5mm
    - 冲击抵抗
    - 紧急停止开关:冲击极限 1,000m/s²(100G)
    - 其他组件:冲击极限 1,000m/s²(100G)
    - 机械寿命
    - 紧急停止开关:单接触块 250,000 次
    - 按钮开关和指示灯按钮:单接触块 5,000,000 次,双接触块 1,000,000 次
    - 选择开关和选择键开关:单接触块 250,000 次,双接触块 100,000 次
    - 电气寿命
    - 紧急停止开关:单接触块 100,000 次
    - 按钮开关、选择开关和选择键开关:单接触块 100,000 次,双接触块 50,000 次

    产品特点和优势


    - 创新设计:采用了全新的单元体设计,实现了高亮度指示灯和紧凑的面板后深度(仅42mm)。
    - 安全性:具备安全锁定机制,即使在电路焊接的情况下也能确保紧急停止功能。
    - 易于操作:多种操作模式和电路选项,适用于不同的应用需求。
    - 可靠耐用:具有重载结构,采用自清洁刮擦动作的接触表面,保证长时间稳定运行。

    应用案例和使用建议


    YW Series Control Units 在多个工业环境中得到广泛应用,如机械设备操作面板、生产流水线控制等。为了更好地利用这些单元,建议在安装时充分考虑其适用的工作环境和具体应用需求。例如,在选择用于潮湿环境的单元时,需注意防护等级;在需要高可靠性的地方,可以选用金属外壳版本的产品。

    兼容性和支持


    该系列产品提供了塑料和金属两种类型的外壳,兼容不同的安装需求。此外,制造商还提供了相应的技术支持和售后服务,确保用户能够充分利用这些控制单元的优势。

    常见问题与解决方案


    - 问题:如何识别不同颜色的指示灯?
    - 解决方案:根据型号中的颜色代码(如 A 代表琥珀色,G 代表绿色)进行区分。

    - 问题:安装过程中遇到接触不良的情况怎么办?
    - 解决方案:检查安装是否牢固,确保连接件正确且紧密。
    - 问题:紧急停止开关的锁定和解锁如何操作?
    - 解决方案:通过拉出或旋转操作旋钮来解锁紧急停止开关。

    总结和推荐


    YW Series Control Units 是一款高度集成、性能可靠的控制单元系列,适合各种工业应用环境。其高亮度指示灯、紧凑的设计和多样的操作模式使其在市场上具有较强的竞争力。因此,强烈推荐给需要高性能、高可靠性的工业自动化控制系统用户。

YW1L-M4E10QM3R参数

参数
最大直流触点电压 -
开关功能 -
开关配置 单刀单掷
执行器类型 -
最大交流触点电压 230V,240V
指示颜色 -
电气寿命 -
电流额定值 -
机械寿命 -
面板开孔尺寸 22mm
安装方式 面板安装
应用等级 工业级

YW1L-M4E10QM3R厂商介绍

IDEC公司是一家全球领先的工业自动化控制产品制造商,成立于1945年,总部位于日本。公司专注于为工业自动化领域提供全面的解决方案,包括控制产品、测量和安全产品、以及网络和通信产品。

IDEC的产品主要分为以下几类:
1. 控制产品:包括PLC(可编程逻辑控制器)、HMI(人机界面)、触摸屏等。
2. 测量和安全产品:如传感器、计数器、定时器、安全光幕等。
3. 网络和通信产品:涉及以太网、串行通信、无线通信等。

IDEC的产品广泛应用于各种工业领域,如汽车制造、食品加工、包装、能源、水处理等,帮助企业实现自动化、智能化生产。

IDEC的优势在于:
1. 高品质:产品经过严格的质量控制,确保可靠性和耐用性。
2. 创新技术:不断研发新技术,满足市场对高性能自动化产品的需求。
3. 全球服务网络:在全球范围内提供技术支持和售后服务,确保客户满意度。
4. 定制解决方案:根据客户需求提供定制化的自动化解决方案,提高生产效率和降低成本。

YW1L-M4E10QM3R数据手册

厂牌 PDF简要描述 下载
IDEC 按钮开关 IDEC YW1L-M4E10QM3R YW1L-M4E10QM3R数据手册

YW1L-M4E10QM3R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.8365 ¥ 200.2269
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 200.22
