首页  >  产品百科  >  HW1P-1FT8D-G

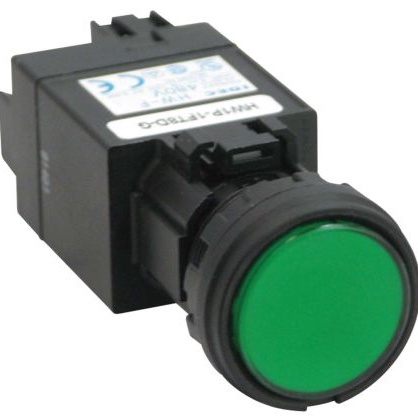

HW1P-1FT8D-G

产品分类: 按钮开关
厂牌: IDEC
产品描述: Idec 绿色LED面板指示灯, 480V 交流, 24.1 x 22.3mm安装孔径
供应商型号: 8357193
供应商: 欧时
标准整包数: 1
IDEC 按钮开关 HW1P-1FT8D-G

HW1P-1FT8D-G概述


    产品简介


    产品概述
    IDEA公司的HW系列开关和指示灯是专为各种工业应用设计的紧凑型设备。该系列产品主要包括22毫米直径的密封式按钮开关、指示灯、选择开关和紧急停止开关。这些设备采用IP65防护等级,具有防水防尘的功能,确保在恶劣环境下也能稳定工作。
    主要功能
    - 按钮开关提供单动和自保持两种操作模式。
    - 指示灯可选发光二极管(LED)或白炽灯泡,适用于不同电压和电流需求。
    - 选择开关和紧急停止开关具备锁定机制,防止误操作。
    - 具备多种颜色的指示灯选项,以便在复杂环境中进行区分和指示。
    应用领域
    - 工业自动化控制系统
    - 机械设备控制面板
    - 环境监测系统
    - 安全控制设备

    技术参数


    电气参数
    - 额定操作特性:AC-15: A600或Ue=250V,le=3A (常开、常闭、电磁保持常开、常闭)
    - 直流特性:DC-13: P600或Ue=125V,le=1.1A (常开、常闭);DC-13: Q600或Ue=125V,le=0.9A (电磁保持常开、常闭)
    - 最大冲击电流:40A (持续40毫秒)
    - 绝缘电压:600V
    - 开关过电压:小于4kV,符合IEC60947-1标准
    - 冲击耐压:接触电路4kV,灯电路2.5kV
    - 热电流:10安培
    - 最小切换能力:5mA在3V交流/直流下
    - 机械可靠性:平均故障间隔时间(MTBF)<1次故障/1000万次操作循环(3V直流,5mA)
    机械参数
    - 行程范围:5.5mm到10mm触发,45N最小触发力;10mm最大行程
    - 操作力:平头和凸头按钮,单动作1NO或1NC:6.2±2N(瞬时),7.0±2N(保持);额外触点1NO或1NC:+3.2N(瞬时),+3.3N(保持)
    - 建议端子扭矩:0.8Nm(7.1英寸磅)
    - 适用线径:最小1 x 22AWG,最大2 x 14AWG或1 x 12AWG
    - 接触电阻:初始接触电阻≤50mΩ
    - 接触间隙:常开和常闭4mm,电磁保持常开和常闭2mm
    - 额定功率:参考值:1/4马力@120V(单相非反转),1马力@240V(三相非反转)
    - 环境温度:操作:–25°C到+50°C(无冻结),存储:–40°C到+70°C(无冻结)
    - 振动抵抗:10到55Hz,98m/s²(10G),符合IEC6068-2-6
    - 冲击抵抗:980m/s²(100G),符合IEC6068-2-7

    产品特点和优势


    - 高可靠性和长寿命:达到平均故障间隔时间(MTBF)<1次故障/1000万次操作循环的标准。
    - 全球认证:拥有CE、UL、CSA、CCC、TUV等多种国际认证。
    - 安全设计:所有紧急停止开关符合EN418和SEMI S2标准,具备自锁安全功能。
    - 易安装:模块化设计,便于快速组装。
    - 丰富选择:提供黑色塑料或金属前框、发光二极管或白炽灯、变压器或全电压供电等多种配置选项。

    应用案例和使用建议


    应用案例
    在自动化生产线中,HW系列开关和指示灯广泛应用于机器状态监控、安全保护和控制面板上。例如,在一家汽车制造厂的自动化流水线上,HW系列开关被用于控制设备的启动、停止和紧急停止,保障生产过程的安全。
    使用建议
    1. 安装环境:尽量避免将设备暴露在高湿度、高温或强烈振动的环境中。
    2. 操作维护:定期检查设备是否牢固安装,并清洁灰尘和污垢,以保证良好的导电性和散热性能。
    3. 电源管理:对于不同的负载类型(如电磁负载、电阻负载等),需要根据负载的特性选择合适的型号。

    兼容性和支持


    - 兼容性:HW系列设备与其他IDEA公司生产的配套产品完全兼容,可以轻松集成到现有的控制系统中。
    - 技术支持:IDEA公司提供全面的技术支持和售后服务,包括安装指导、故障排除和维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关无法正常工作 | 检查接线是否正确,更换电池或检查电源连接。 |
    | 指示灯不亮 | 检查指示灯是否损坏或更换LED灯泡。 |
    | 操作力过大或过小 | 调整弹簧或检查操作机构是否磨损。 |

    总结和推荐


    综合评估
    IDEA公司的HW系列开关和指示灯以其高可靠性、多样化配置和全球认证,使其成为在各类工业自动化系统中的理想选择。其丰富的型号和配件使用户能够根据具体需求进行灵活配置,同时其卓越的性能和坚固耐用的设计也为其赢得了良好的市场口碑。
    推荐
    鉴于HW系列产品的高品质和广泛应用性,我们强烈推荐在需要高度可靠性和长期稳定性的工业自动化系统中使用。无论是新系统的建设还是现有系统的升级,IDEA的HW系列都是一个非常值得考虑的选择。

HW1P-1FT8D-G参数

参数
面板开孔尺寸 圆形-22
电气寿命 -
最大直流触点电压 -
执行器类型 -
最大交流触点电压 -
开关功能 -
开关配置 -
机械寿命 -
电流额定值 -
指示颜色 -
长*宽*高 79.1mm(长度)
安装方式 螺纹安装,面板安装
零件状态 在售

HW1P-1FT8D-G厂商介绍

IDEC公司是一家全球领先的工业自动化控制产品制造商,成立于1945年,总部位于日本。公司专注于为工业自动化领域提供全面的解决方案,包括控制产品、测量和安全产品、以及网络和通信产品。

IDEC的产品主要分为以下几类:
1. 控制产品:包括PLC(可编程逻辑控制器)、HMI(人机界面)、触摸屏等。
2. 测量和安全产品:如传感器、计数器、定时器、安全光幕等。
3. 网络和通信产品:涉及以太网、串行通信、无线通信等。

IDEC的产品广泛应用于各种工业领域,如汽车制造、食品加工、包装、能源、水处理等,帮助企业实现自动化、智能化生产。

IDEC的优势在于:
1. 高品质:产品经过严格的质量控制,确保可靠性和耐用性。
2. 创新技术:不断研发新技术,满足市场对高性能自动化产品的需求。
3. 全球服务网络:在全球范围内提供技术支持和售后服务,确保客户满意度。
4. 定制解决方案:根据客户需求提供定制化的自动化解决方案,提高生产效率和降低成本。

HW1P-1FT8D-G数据手册

厂牌 PDF简要描述 下载
IDEC 按钮开关 IDEC HW1P-1FT8D-G HW1P-1FT8D-G数据手册

HW1P-1FT8D-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 42.9657 ¥ 363.0601
20+ $ 41.2558 ¥ 348.6115
50+ $ 39.5202 ¥ 333.9457
100+ $ 38.6588 ¥ 326.6671
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 363.06
