HW1P-2FQD-R-24V

产品分类: 发光二极管
厂牌: IDEC

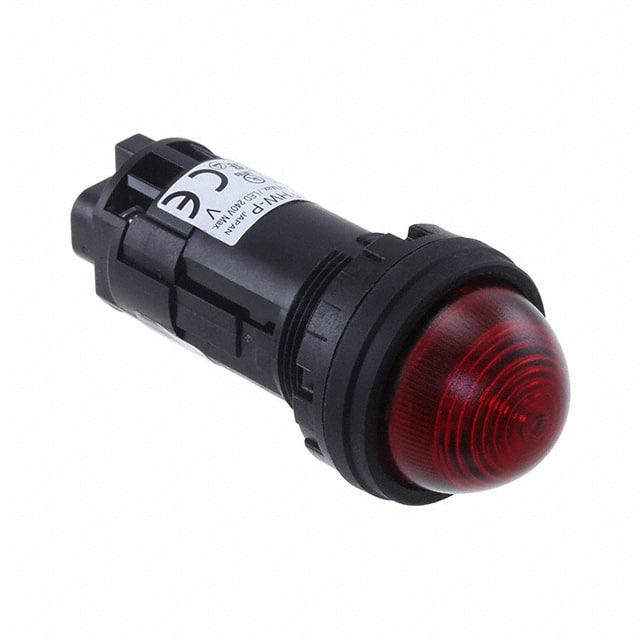

产品描述: Idec 红色LED面板指示灯, 11mA, 24.1 x 22.3mm安装孔径
供应商型号: 1885-1227-ND
供应商: Digi-Key
标准整包数: 1
IDEC 发光二极管 HW1P-2FQD-R-24V

HW1P-2FQD-R-24V概述


    产品简介


    IDEC HW系列开关和指示灯
    IDEC公司的HW系列开关是市场上公认的“最佳工程设计开关”。这些开关适用于全球几乎任何地区,因其卓越的设计、广泛的认证和可靠的安全特性而备受推崇。HW系列开关提供多种型号,包括非照明按钮、指示灯、选择开关和紧急停止开关。所有这些开关都具有防指安全接触块和机械锁定安全杠杆,确保正确的安装并保障高振动环境下的安全性。

    技术参数


    电气规格
    - 额定操作特性
    - 交流:A600 或 Ue = 250V, le = 3A(常开、常闭、常开-EM、常闭-LB)
    - 直流:P600 或 Ue = 125V, le = 1.1A(常开、常闭)
    - 直流:Q600 或 Ue = 125V, le = 0.9A(常开-EM、常闭-LB)
    - 额定绝缘电压:600V
    - 额定切换过电压:小于4kV,符合IEC60947-1标准
    - 额定冲击耐压:接触电路4kV,灯电路2.5kV
    - 额定热电流:10A
    - 最小切换能力:3V AC/DC下5mA
    - 电气可靠性:平均故障间隔时间(MTBF) < 1次故障每1000万操作周期(3V DC, 5mA)
    机械规格
    - 接触操作:缓慢断开常闭或常开
    - 操作力:平头和延长按钮——常开或常闭触点:6.2±2N(瞬时),7.0±2N(保持)
    - 操作温度:-25到+60°C(带灯为-25到+50°C,壳体为-25到+55°C)
    - 振动抵抗力:10到55Hz,98m/s²(10G),符合IEC6068-2-6标准
    - 冲击抵抗力:980m/s²(100G),符合IEC6068-2-7标准
    - 机械寿命:瞬动按钮500万次,其他开关50万次

    产品特点和优势


    IDEC HW系列开关以其出色的设计和多功能性脱颖而出。它们提供IP20级别的防护,采用可拆卸锁定杠杆的接触块设计,具备防篡改结构。此外,所有紧急停止开关均符合EN60947-5-5和SEMI S2标准,并且获得CE、UL、CSA、CCC(中国)和TUV认证,这意味着它们在全球范围内都能得到广泛应用。

    应用案例和使用建议


    HW系列开关广泛应用于工业自动化控制系统,例如机床、输送系统、包装机等。具体应用案例可能包括设备的操作控制面板、机器人的安全保护系统、生产线上的紧急停止按钮等。
    使用建议
    1. 在安装之前检查所有电气连接是否正确,并确保电缆长度适合。
    2. 对于高频操作场合,应定期检查开关的机械寿命,以保证其性能稳定。
    3. 在高振动环境中,建议使用安全锁以防接触块意外解锁。

    兼容性和支持


    IDEC HW系列开关具有良好的兼容性,可与其他电子元器件和设备配合使用。公司提供详细的安装指南和技术支持服务,帮助用户快速解决问题。

    常见问题与解决方案


    问题1:开关无法正常操作。
    解决方法:检查接线是否正确,确认供电电压是否符合要求,同时检查机械部件是否有磨损。
    问题2:灯具亮度降低。
    解决方法:更换新的LED灯泡,并确保其电压和电流匹配。

    总结和推荐


    综上所述,IDEC HW系列开关是一款值得信赖的产品,其卓越的设计、广泛的认证和高度的可靠性使其成为工业应用的理想选择。我们强烈推荐这款产品给需要高性能开关的应用场合。无论是从电气性能还是机械耐用性来看,HW系列开关都是用户值得考虑的最佳选择。

HW1P-2FQD-R-24V参数

参数
Vf-正向电压 -
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 红色
视角 -
透镜类型 -
长*宽*高 29mm(长度)*62.2mm(高度)
安装方式 螺纹安装,面板安装
零件状态 在售
包装方式 散装

HW1P-2FQD-R-24V厂商介绍

IDEC公司是一家全球领先的工业自动化控制产品制造商,成立于1945年,总部位于日本。公司专注于为工业自动化领域提供全面的解决方案,包括控制产品、测量和安全产品、以及网络和通信产品。

IDEC的产品主要分为以下几类:
1. 控制产品:包括PLC(可编程逻辑控制器)、HMI(人机界面)、触摸屏等。
2. 测量和安全产品:如传感器、计数器、定时器、安全光幕等。
3. 网络和通信产品:涉及以太网、串行通信、无线通信等。

IDEC的产品广泛应用于各种工业领域,如汽车制造、食品加工、包装、能源、水处理等,帮助企业实现自动化、智能化生产。

IDEC的优势在于:
1. 高品质:产品经过严格的质量控制,确保可靠性和耐用性。
2. 创新技术:不断研发新技术,满足市场对高性能自动化产品的需求。
3. 全球服务网络:在全球范围内提供技术支持和售后服务,确保客户满意度。
4. 定制解决方案:根据客户需求提供定制化的自动化解决方案,提高生产效率和降低成本。

HW1P-2FQD-R-24V数据手册

厂牌 PDF简要描述 下载
IDEC 发光二极管 IDEC HW1P-2FQD-R-24V HW1P-2FQD-R-24V数据手册

HW1P-2FQD-R-24V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 26.2808 ¥ 219.9374
10+ $ 21.0642 ¥ 176.2807
100+ $ 18.0413 ¥ 150.9831
500+ $ 16.7317 ¥ 140.0236
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 219.93
