HS5D-11RN

产品分类: 限位开关
厂牌: IDEC
产品描述: Off-On,On-Off DPST-NO/NC 50.99N 1000000Cycles 100000Cycles 2.5A(AC/DC) 螺纹安装 30mm(长度)*30mm(高度)
供应商型号: CSJ-ST65728768
供应商: 海外现货
标准整包数: 1

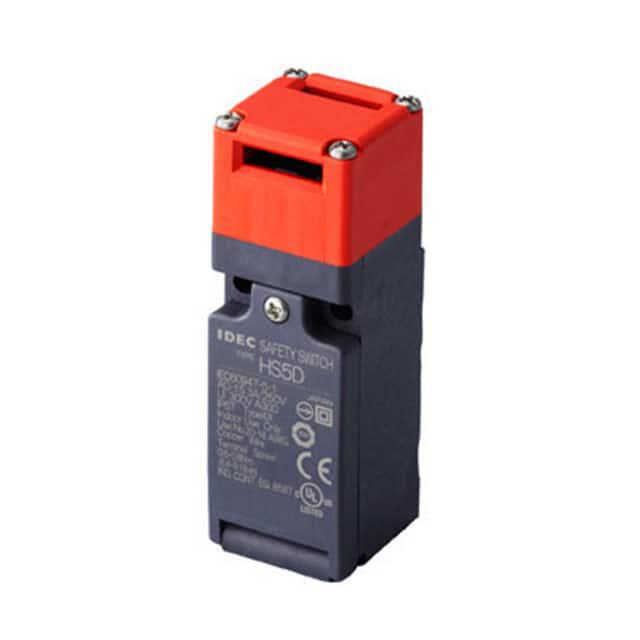

IDEC 限位开关 HS5D-11RN

HS5D-11RN概述


    产品简介


    HS5D Miniature Interlock Switches
    HS5D微型互锁开关是一款采用新代技术的安全设备,能够确保更安全的操作,并符合国际安全标准。这些互锁开关主要用于需要安全防护的机械设备和自动化系统中,如工厂生产线、医疗设备和实验室装置等。HS5D具备独特的“头移除检测功能”,能显著提高操作过程的安全性,有效避免因意外移除头盖而引起的危险情况。

    技术参数


    - 型号: HS5D-12
    - 操作温度: -30°C至+70°C(无冻结)
    - 相对湿度: 45%至85%(无冷凝)
    - 存储温度: -40°C至+80°C(无冻结)
    - 污染等级: 3级
    - 冲击电阻: 损坏极限: 1000 m/s²
    - 振动电阻: 操作极限: 10到55Hz,幅度0.5 mm;损坏极限: 30Hz,幅度1.5 mm
    - 接触电阻: 最大50 mΩ(初始值)
    - 绝缘电阻:
    - 直流兆欧表测试下:各极之间的端子间最小100 MΩ
    - 电击保护等级: II类(IEC 61140)
    - 防护等级: IP67(IEC 60529)
    - 直接开旅行: 最小10 mm
    - 直接开力: 最小50 N
    - 动作频率: 每小时900次
    - 机械耐久性: 最小1,000,000次操作(GS-ET-15)
    - 电气耐久性:
    - 交流负载(AC-12): 100,000次操作
    - 24V AC/DC, 100 mA: 1,000,000次操作
    - 额定绝缘电压(Ui): 300 V
    - 额定电压(Ue): 30 V / 125 V / 250 V
    - 最小适用负载: 5 V AC/DC, 1 mA

    产品特点和优势


    HS5D微型互锁开关拥有以下独特功能和优势:
    - 头移除检测功能: 当头盖被移除时,主电路(11-12)将断开,提供更高的安全性。
    - 紧凑设计: 体积小巧,适合狭窄空间安装。
    - 多接触类型: 可选三种触点类型,包括双使能触点和监测触点。
    - 简单接线: M3终端螺丝便于布线。
    - 耐用金镀触点: 适用于小型负载。
    - 8种不同入口角度: 头部可旋转,允许8种不同的入口方向。
    - 双重绝缘结构: 不需要接地。

    应用案例和使用建议


    应用案例:
    1. 滑动门应用: HS5D可用于滑动门的安全防护,确保门关闭后才能启动机器。
    2. 铰链门应用: 在铰链门上使用HS5D时,确保铰链位置与开关表面或安装面平行,以避免损害。
    使用建议:
    - 正确安装: 确保设备按照说明书进行安装,以确保其安全性和功能性。
    - 适当接线: 使用适当大小的电线并正确紧固终端螺丝,防止过热和火灾。
    - 定期检查: 定期检查设备是否有磨损或损坏迹象,并及时更换零件。

    兼容性和支持


    HS5D微型互锁开关与HS5E和HS5L系列的其他配件兼容。IDEC公司提供全面的技术支持和维护服务,包括故障排查、维修和替换零件等。

    常见问题与解决方案


    - Q: 开关在不插入的情况下为什么主电路保持关闭?
    - A: 这可能是因为触点没有完全闭合。请检查触点是否有异物阻碍,或者尝试重新调整开关的位置。

    - Q: 如何确定开关的正确位置?
    - A: 将开关固定在正确的安装位置,确保所有螺丝都已正确拧紧,并且没有异物进入内部。如果需要,可以参考安装示例图进行安装。

    总结和推荐


    HS5D微型互锁开关凭借其独特的“头移除检测功能”、紧凑的设计和多种安装选项,在安全性要求高的应用环境中表现出色。该产品不仅能满足严格的安全标准,还具备高度的可靠性与耐用性。总体而言,HS5D是一个值得推荐的选择,特别是对于需要高度安全防护的应用场景。

HS5D-11RN参数

参数
执行器角度 -
电流额定值 2.5A(AC/DC)
电气寿命 100000Cycles
机械寿命 1000000Cycles
最小行程 -
操作力 50.99N
开关功能 Off-On,On-Off
开关配置 DPST-NO/NC
长*宽*高 30mm(长度)*30mm(高度)
安装方式 螺纹安装
零件状态 在售
包装方式 散装

HS5D-11RN厂商介绍

IDEC公司是一家全球领先的工业自动化控制产品制造商,成立于1945年,总部位于日本。公司专注于为工业自动化领域提供全面的解决方案,包括控制产品、测量和安全产品、以及网络和通信产品。

IDEC的产品主要分为以下几类:
1. 控制产品:包括PLC(可编程逻辑控制器)、HMI(人机界面)、触摸屏等。
2. 测量和安全产品:如传感器、计数器、定时器、安全光幕等。
3. 网络和通信产品:涉及以太网、串行通信、无线通信等。

IDEC的产品广泛应用于各种工业领域,如汽车制造、食品加工、包装、能源、水处理等,帮助企业实现自动化、智能化生产。

IDEC的优势在于:
1. 高品质:产品经过严格的质量控制,确保可靠性和耐用性。
2. 创新技术:不断研发新技术,满足市场对高性能自动化产品的需求。
3. 全球服务网络:在全球范围内提供技术支持和售后服务,确保客户满意度。
4. 定制解决方案:根据客户需求提供定制化的自动化解决方案,提高生产效率和降低成本。

HS5D-11RN数据手册

厂牌 PDF简要描述 下载
IDEC 限位开关 IDEC HS5D-11RN HS5D-11RN数据手册

HS5D-11RN封装设计

查看详情并下载
Symbol
Footprint
3D Model
