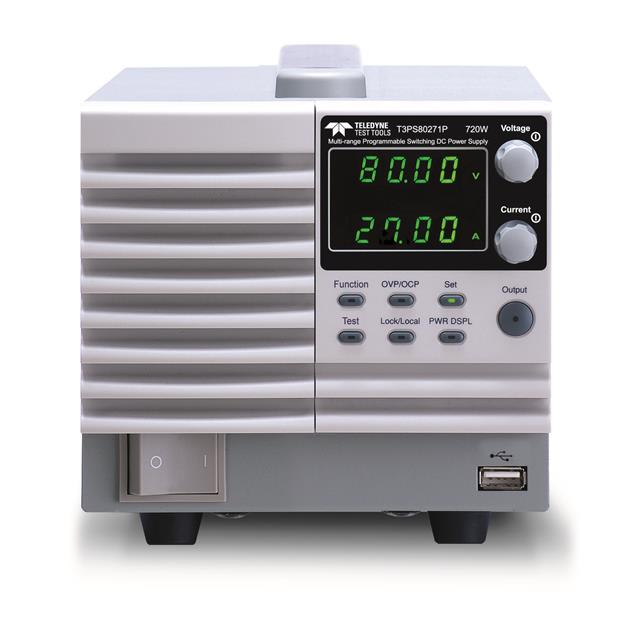

T3PS80271P

产品分类: 其他工具
厂牌: TELEDYNE LECROY
产品描述: 直流电源, 台式电源, 0 → 80V输出电压, 0 → 27A输出电流, 720W
供应商型号: 940-T3PS80271P
供应商: Mouser
标准整包数: 1
TELEDYNE LECROY 其他工具 T3PS80271P

T3PS80271P概述

    Teledyne T3PS系列单输出多范围可编程直流电源产品概述

    产品简介


    Teledyne T3PS系列单输出多范围可编程直流电源覆盖高达720W的功率范围,提供多种电压等级(30V、80V、160V、250V和800V)和功率等级(360W和720W)。这些电源是设计工程师和测试工程师的理想选择,广泛应用于电池和LED行业,以及需要灵活电源配置的各种应用场景。

    技术参数


    以下是T3PS系列产品的详细技术规格:
    | 型号 | 输出电压范围 (V) | 最大电流 (A) | 输出功率 (W) |
    ||
    | T3PS30721P | 0 - 30 | 0 - 72 | 720 |
    | T3PS80271P | 0 - 80 | 0 - 27 | 720 |
    | T3PS160141P| 0 - 160 | 0 - 14.4 | 720 |
    | T3PS250041P| 0 - 250 | 0 - 4.5 | 360 |
    | T3PS800011P| 0 - 800 | 0 - 1.44 | 360 |
    其他性能指标包括:
    - 调节精度:电压和电流的测量和编程精度均为0.1% ± 读数偏差(mV/mA)
    - 纹波与噪声:CV模式下的峰值-峰值纹波(CVp-p)分别为80mV、80mV、80mV、80mV、150mV;均方根值(CVrms)分别为11mV、11mV、15mV、15mV、30mV。
    - 响应时间:上升时间为50ms、50ms、100ms、100ms、150ms;满载时的下降时间分别为50ms、50ms、100ms、150ms、300ms;空载时的下降时间分别为500ms、500ms、1000ms、1200ms、2000ms。
    - 保护功能:过压保护(OVP)和过流保护(OCP)。

    产品特点和优势


    - 多范围操作:相比传统电源,输出电压和电流上限扩展可达3倍。
    - 可调斜率:允许用户自定义电压和电流的上升/下降速率,适合各种测试条件。
    - 恒压/恒流优先选择:特别适用于电池和LED行业,有效保护待测设备免受大电流冲击。
    - 模块化操作:最多可串联2个单元或并联3个单元,以满足更高的电压和电流需求。
    - 高效率和高功率密度:确保设备长期稳定运行。
    - 标准接口:包括LAN、USB和模拟控制接口,方便远程控制和监控。
    - 全面保修:提供三年标准保修服务,保证用户使用无忧。

    应用案例和使用建议


    在LED I-V曲线验证过程中,传统的电源在CV模式下启动时会产生瞬间的大电流,可能导致待测设备损坏。而T3PS系列的CC优先模式可以在阈值电压处限制电流峰值,避免对设备造成损害。
    使用建议:
    - 在进行高电流敏感设备测试时,调整合适的斜率,确保电压平稳过渡。
    - 使用模块化操作功能,根据具体应用场景连接多个单元,扩大电压和电流范围。
    - 定期检查电源保护功能(如OVP和OCP),确保及时发现并处理异常情况。

    兼容性和支持


    T3PS系列产品支持多种接口(LAN、USB和模拟控制接口),兼容性强。制造商提供标准三年保修服务,并且通过全球销售和服务网络为用户提供全方位的技术支持。

    常见问题与解决方案


    1. 设备启动时电流过高:将电源设置为CC优先模式。
    2. 纹波和噪声过大:检查滤波电容器是否老化或故障,必要时更换。
    3. 保护功能触发频繁:检查负载状态,确保在安全范围内运行。

    总结和推荐


    Teledyne T3PS系列单输出多范围可编程直流电源以其多范围操作、可调斜率和高可靠性等特点,成为工程设计和测试领域的理想选择。针对不同的电压和电流需求,提供了一系列产品型号。强烈推荐给那些需要灵活电源配置和高效测试解决方案的用户。无论是开发LED产品还是电池测试,这款电源都能提供稳定可靠的支持。

T3PS80271P参数

参数
包装方式 盒装

T3PS80271P厂商介绍

Teledyne LeCroy是一家全球领先的电子测试和测量设备制造商,专注于高速数字电子领域的创新解决方案。公司的产品线涵盖了示波器、协议分析器、信号发生器、频谱分析器等多种测试测量仪器,广泛应用于通信、半导体、****、汽车电子、消费电子等多个领域。

Teledyne LeCroy的产品分类主要包括:
1. 示波器:提供从基础到高端的示波器,满足不同层次的测试需求。
2. 协议分析器:支持多种通信协议的分析,如以太网、USB、HDMI等。
3. 信号发生器:提供模拟和数字信号发生器,用于信号模拟和测试。
4. 频谱分析器:用于射频和微波信号的测量和分析。

Teledyne LeCroy的优势在于:
1. 高性能:产品具有高采样率、高带宽和高分辨率,确保精确测量。
2. 创新技术:不断研发新技术,如高速数据采集、实时分析等。
3. 广泛的应用支持:产品支持多种通信协议和标准,满足不同行业的测试需求。
4. 客户服务:提供全面的技术支持和售后服务,帮助客户解决测试难题。

T3PS80271P数据手册

厂牌 PDF简要描述 下载
TELEDYNE LECROY 其他工具 TELEDYNE LECROY T3PS80271P T3PS80271P数据手册
