HVP120

产品分类: 通用示波器
厂牌: TELEDYNE LECROY
产品描述:
供应商型号: HVP120-ND
供应商: Digi-Key
标准整包数: 1
TELEDYNE LECROY 通用示波器 HVP120

HVP120概述

    HVP120 高压探头技术手册解析

    1. 产品简介


    HVP120 是一款高电压被动探头,专为测量高达1000 VRMS的电压而设计,可处理峰值高达6000 V的瞬态过电压。这款探头适用于多种高压测量应用,因其具有快速上升时间和优秀的频率响应而广受欢迎。

    2. 技术参数


    - 带宽:400 MHz
    - 上升时间(10% - 90%):900 ps(典型值)
    - 最大输入电压:
    - 测量类别I:4000 VRMS(瞬态过电压)
    - 测量类别II:1000 VRMS(瞬态过电压)
    - 污染等级:2级(根据IEC 61010-031标准)
    - 输入电容:7.5 pF(典型值)
    - 补偿范围:10 pF - 50 pF(典型值)
    - 衰减比:100:1 ± 2%
    - 工作温度:0°C 至 50°C
    - 非工作温度:-40°C 至 71°C
    - 湿度(操作中):80% RH(不冷凝),至31°C,线性减少至50°C时的40% RH
    - 海拔高度(操作中):高达2000米
    - 海拔高度(非操作中):高达15000米
    - 重量:67克(0.15磅)
    - 电缆长度:2米(6.56英尺)
    - 探针尖端直径:5毫米(0.20英寸)

    3. 产品特点和优势


    HVP120 的关键特点如下:
    - 400 MHz 探测带宽:适用于高速信号测量。
    - 900 ps 上升时间:确保精确捕捉快速变化的电压波形。
    - 1000 VRMS 最大输入电压:适用于各种高压环境。
    - 6 kV 瞬态过电压:能承受高峰值瞬态电压。
    - 弹簧加载探针尖端:确保探针与被测设备接触良好,便于安全和轻松的探针操作。

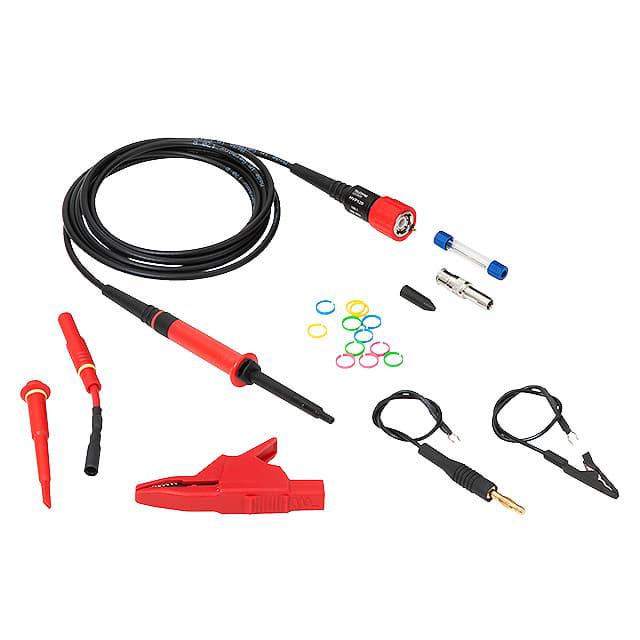

    - 标配附件丰富:包含颜色编码环、接地导线、固体尖端、弹簧尖端、BNC适配器、绝缘帽、保护帽、弹簧钩、调节工具、柔性适配器和安全鳄鱼夹等。

    4. 应用案例和使用建议


    HVP120 广泛应用于电力电子、高压设备测试、电源研发等领域。对于高电压设备的瞬态过电压测试,HVP120 可以确保准确测量和记录。为了最佳使用效果,建议在安装探头前先进行补偿校准,确保输入电容匹配,从而获得准确的结果。此外,注意保持设备的清洁,避免干扰影响测量精度。

    5. 兼容性和支持


    HVP120 可与 Teledyne LeCroy 的示波器和其他电子设备兼容。厂家提供全面的售后服务,包括一年的探头保修期、无附加费用的软件升级,以及长达七年的长期支持。

    6. 常见问题与解决方案


    - 问题:探头无法正常工作
    - 解决方案:检查探头是否正确连接到示波器,并确认补偿设置正确。
    - 问题:测量结果不稳定
    - 解决方案:检查测量环境是否存在电磁干扰,并确保接地良好。
    - 问题:探针尖端损坏
    - 解决方案:及时更换受损的探针尖端,并按照说明书进行正确的维护。

    7. 总结和推荐


    综上所述,HVP120 高压探头凭借其卓越的性能和丰富的功能,特别适合于需要精确测量高压信号的应用场合。其广泛的带宽和高瞬态过电压耐受能力使其成为电力电子和高压测试领域的理想选择。我们强烈推荐 HVP120 给那些需要高性能高压测量解决方案的专业人士。

HVP120参数

参数
安装方式 导线安装
零件状态 在售
包装方式 散装

HVP120厂商介绍

Teledyne LeCroy是一家全球领先的电子测试和测量设备制造商,专注于高速数字电子领域的创新解决方案。公司的产品线涵盖了示波器、协议分析器、信号发生器、频谱分析器等多种测试测量仪器,广泛应用于通信、半导体、****、汽车电子、消费电子等多个领域。

Teledyne LeCroy的产品分类主要包括:
1. 示波器:提供从基础到高端的示波器,满足不同层次的测试需求。
2. 协议分析器:支持多种通信协议的分析,如以太网、USB、HDMI等。
3. 信号发生器:提供模拟和数字信号发生器,用于信号模拟和测试。
4. 频谱分析器:用于射频和微波信号的测量和分析。

Teledyne LeCroy的优势在于:
1. 高性能:产品具有高采样率、高带宽和高分辨率,确保精确测量。
2. 创新技术:不断研发新技术,如高速数据采集、实时分析等。
3. 广泛的应用支持:产品支持多种通信协议和标准,满足不同行业的测试需求。
4. 客户服务:提供全面的技术支持和售后服务,帮助客户解决测试难题。

HVP120数据手册

厂牌 PDF简要描述 下载
TELEDYNE LECROY 通用示波器 TELEDYNE LECROY HVP120 HVP120数据手册

HVP120封装设计

查看详情并下载
Symbol
Footprint
3D Model
