PK30X-5

产品分类: 电气测量仪
厂牌: TELEDYNE LECROY

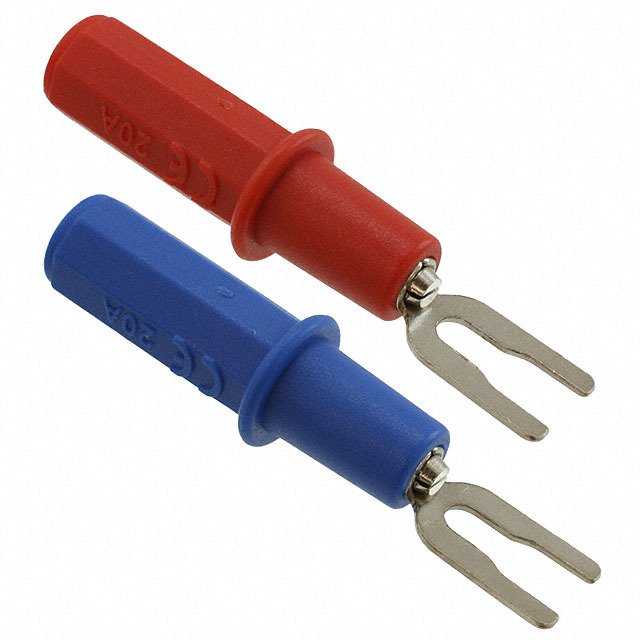

产品描述: Banana Spade Straight Red/Blue
供应商型号: SG-PK30X-5
供应商: 国内现货
标准整包数: 1
TELEDYNE LECROY 电气测量仪 PK30X-5

PK30X-5概述

    电子元器件产品技术手册:ADP30X系列高电压差分探针

    1. 产品简介


    ADP30X系列高电压差分探针是由LeCroy公司设计制造的一款用于测量高压电力电子系统的专业工具。ADP30X系列包含两个型号:ADP300和ADP305。这两种探针具备卓越的电气特性和广泛的适用范围,尤其适用于各种高低频电路的故障排除和信号测量。
    ADP300特别适合低频电源设备和其他电路的测量,特别是当参考电位远离地面或地位置未知时。ADP305则专为现代高速电力电子系统设计,能够准确测量高速浮动电压。

    2. 技术参数


    - 带宽:
    - ADP300: 20 MHz
    - ADP305: 100 MHz
    - 额定电压:
    - 差分电压:1,400 V峰峰值
    - 共模电压:1,000 VRMS
    - 共模抑制比(CMRR):
    - 50/60 Hz: 80 dB (10,000:1)
    - 100 kHz: 50 dB (300:1)
    - 最大跳变率(相对于输入):
    - ADP300: 60,000 V/us
    - ADP305: 300,000 V/us
    - 交流噪声(相对于输入):
    - 50 mVRMS
    - 增益:
    - 自动选择:÷100/÷1000(由示波器自动选定)
    - 输入阻抗:
    - 输入间:8 MΩ,6 pF
    - 每个输入到地:4 MΩ,1 pF
    - 灵敏度:
    - ADP300: 1 V/div 到 350 V/div
    - ADP305: 200 mV/div 到 350 V/div
    - 总体长度:2米
    - 输入连接器:4毫米屏蔽香蕉插头
    - 工作温度范围:0°C 至 50°C
    - 最高海拔:2000米
    - 最高相对湿度:80%(最高温度31°C)
    - 保修期:1年

    3. 产品特点和优势


    - 安全性:ADP300和ADP305均符合EN61010标准的III类安全要求,能够在家用电器和固定安装环境中使用,有效保障操作者的人身安全。

    - 易用性:ProBus®界面使得ADP30X成为示波器的重要组成部分。所有设置(衰减、偏移和带宽限制)都可以通过示波器的前控制面板或远程控制命令进行调节。这使得整个测量设置可以被保存和召回,确保所有测量值准确无误。

    - 自动校准:只需按下示波器耦合菜单中的按钮即可轻松将ADP30X的偏置设为零,即使在连接到活电路的情况下也可以完成这项操作。

    4. 应用案例和使用建议


    - 应用场景:
    - 用于测量低频电力设备如电机驱动、变换器等。
    - 测量现代高速电力电子系统中的高速浮动电压。
    - 进行低压及高压电路的故障诊断。
    - 使用建议:
    - 使用前请确认示波器与探针之间连接稳定可靠,避免因接触不良导致测量误差。
    - 在不同类型的电气系统中使用时,应首先检查示波器的配置设置,以确保正确捕捉到需要观测的数据。
    - 当连接到带有高共模电压的电路时,需注意选择适当的输入耦合方式(AC或DC),以避免共模信号对测量结果造成干扰。

    5. 兼容性和支持


    - 兼容性:
    - 与Waverunner™和LC示波器完全兼容,能够实现无缝集成和高效协同工作。

    - 支持:
    - LeCroy在全球范围内设有多个销售和技术支持办公室,可为用户提供全面的技术咨询和售后服务。
    - 用户可以随时通过官方网站获取最新的产品文档和技术资料,以便更好地了解和掌握ADP30X的使用方法和技巧。

    6. 常见问题与解决方案


    - Q1: 在高共模电压环境下使用ADP30X时会遇到什么样的挑战?
    - A1: 共模电压会对测量结果产生显著影响。为解决此问题,建议选择合适的输入耦合模式,并确保探针与被测电路之间的接地良好。
    - Q2: 如何正确设置探针的衰减倍数以获得准确的读数?
    - A2: 衰减倍数的选择取决于所测信号的幅度大小。一般情况下,当被测信号较小且超出直接测量范围时,应选择较高的衰减倍数。反之,则选择较低的衰减倍数以提高信噪比。
    - Q3: 如果需要长时间进行高精度测量,应该如何保养ADP30X探针?
    - A3: 定期清洁探针的接头和接触面,保持良好的机械连接。同时,定期校准探针以确保其准确性和稳定性。对于长期不使用的探针,建议存放在干燥通风的地方,并避免强烈震动和冲击。

    7. 总结和推荐


    ADP30X系列高电压差分探针凭借其出色的电气特性和广泛的适用范围,在电力电子测量领域表现出色。这款探针不仅具有卓越的安全性能和高度的易用性,还提供了丰富的配件和支持服务,使其成为工程师和研究人员的理想选择。无论是对于新用户还是有经验的专业人士,ADP30X都能提供精准可靠的测量体验。因此,强烈推荐使用ADP30X系列高电压差分探针来进行各类电力电子系统的测试和故障排查。
