USB-T0S2-A01-X

产品分类: 通用万用表
厂牌: TELEDYNE LECROY
产品描述:
供应商型号: SG-USB-T0S2-A01-X
供应商: 国内现货
标准整包数: 1

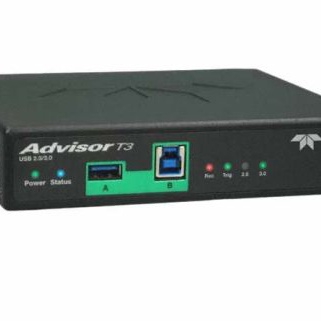

TELEDYNE LECROY 通用万用表 USB-T0S2-A01-X

USB-T0S2-A01-X概述

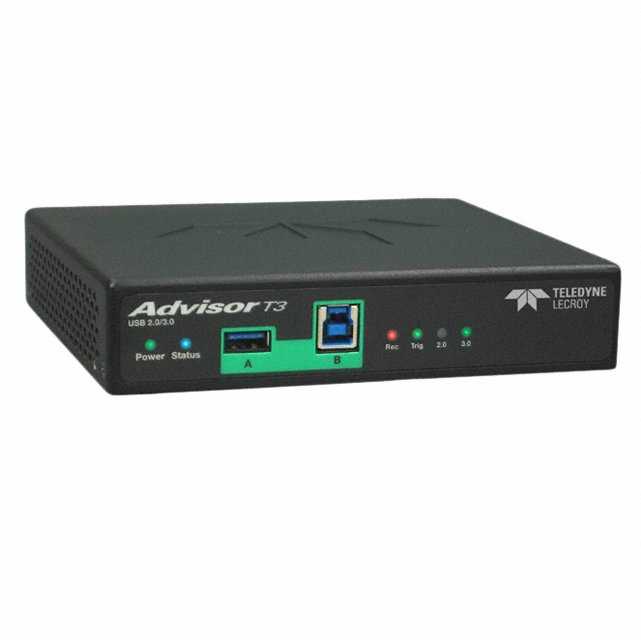

    Teledyne LeCroy Advisor T3 SuperSpeed USB Analyzer

    1. 产品简介


    Teledyne LeCroy的Advisor T3是一款高性能的超速USB协议分析仪,旨在满足工程师们对精确测试的需求。它支持USB 1.0至3.0的各种协议,适用于开发、测试及调试USB设备和接口。这款分析仪不仅提供了市场领先的精度,还拥有紧凑的设计和便携性,使其成为USB开发和测试的理想选择。

    2. 技术参数


    - 数据速率支持:1.2 Mb/s, 12 Mb/s, 480 Mb/s, 5 Gb/s
    - 录制内存大小:2 GB
    - 通道数:1
    - 主机要求:Microsoft Windows XP, Vista, 7, Server 2003或Server 2008;至少2GB RAM;至少200MB硬盘空间用于软件安装
    - 显示器要求:至少1024x768分辨率,16位颜色深度;100/1000 Mbps以太网端口或USB 2.0端口
    - 触发输入/输出:Micro Trigger IN/OUT & Sync
    - 工作环境:
    - 操作温度:0°C到55°C
    - 非操作温度:-20°C到80°C
    - 操作湿度:10%到90%RH(非冷凝)


    3. 产品特点和优势


    - CATC Trace™分析器:提供高精度的USB信号分析,可展开和折叠事务以加快USB流量的解释。
    - 2 GB内存和自动分段磁盘捕获:延长记录时间,适合复杂的分析和问题解决。
    - 硬件触发:隔离重要的状态变化、特定错误或数据模式。
    - 全类解码:支持UAS、大容量存储、3.0集线器、PTP/静止图像、打印机、图片桥接、媒体传输协议(MTP)等所有流行的USB设备类。
    - 高级报告功能:自动生成事件指标并标记超过20种常见的USB错误。
    - 小型化设计:小巧的外形使得它可以轻松放入任何手提包中,非常适合现场测试和使用。

    4. 应用案例和使用建议


    Advisor T3广泛应用于各种USB设备的开发和测试中。例如,在开发新的USB 3.0集线器时,可以利用它的全类解码功能来确保所有设备类的兼容性。对于开发新USB驱动程序的团队来说,可以使用其分段磁盘捕获功能来长时间记录和分析系统性能。此外,硬件过滤功能可以帮助排除非必要的流量,以便集中精力解决关键问题。

    5. 兼容性和支持


    Advisor T3支持USB 1.0到3.0的所有协议,兼容多种操作系统,包括Windows XP、Vista、7、Server 2003或Server 2008。它还具有良好的扩展性,可以通过购买相应的升级选项来增加功能。Teledyne LeCroy公司提供全面的技术支持,包括软件更新和故障排除服务。

    6. 常见问题与解决方案


    - 问题:分析仪无法连接到计算机
    - 解决方案:检查USB线缆连接是否正常,确保操作系统符合主机要求。
    - 问题:录制内存已满
    - 解决方案:使用分段磁盘捕获功能,或者清理录制的旧数据。
    - 问题:触发不工作
    - 解决方案:检查触发设置,确保符合所需的触发条件。

    7. 总结和推荐


    总体而言,Teledyne LeCroy Advisor T3是一个强大的USB协议分析工具,具备市场领先的精度和丰富的功能。它非常适合开发、测试及调试各种USB设备和接口。虽然价格较高,但考虑到其性能和功能,是值得投资的选择。如果您正在寻找一个可靠的USB分析解决方案,那么Advisor T3将是您的最佳选择。

USB-T0S2-A01-X参数

参数
长*宽*高 127mm(长度)*30mm(高度)
零件状态 在售
包装方式 盒装

USB-T0S2-A01-X厂商介绍

Teledyne LeCroy是一家全球领先的电子测试和测量设备制造商,专注于高速数字电子领域的创新解决方案。公司的产品线涵盖了示波器、协议分析器、信号发生器、频谱分析器等多种测试测量仪器,广泛应用于通信、半导体、****、汽车电子、消费电子等多个领域。

Teledyne LeCroy的产品分类主要包括:
1. 示波器:提供从基础到高端的示波器,满足不同层次的测试需求。
2. 协议分析器:支持多种通信协议的分析,如以太网、USB、HDMI等。
3. 信号发生器:提供模拟和数字信号发生器,用于信号模拟和测试。
4. 频谱分析器:用于射频和微波信号的测量和分析。

Teledyne LeCroy的优势在于:
1. 高性能:产品具有高采样率、高带宽和高分辨率,确保精确测量。
2. 创新技术:不断研发新技术,如高速数据采集、实时分析等。
3. 广泛的应用支持:产品支持多种通信协议和标准,满足不同行业的测试需求。
4. 客户服务:提供全面的技术支持和售后服务,帮助客户解决测试难题。

USB-T0S2-A01-X数据手册

厂牌 PDF简要描述 下载
TELEDYNE LECROY 通用万用表 TELEDYNE LECROY USB-T0S2-A01-X USB-T0S2-A01-X数据手册

USB-T0S2-A01-X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 27578.62
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 27578.62
直接购买
加入购物车
