PP020-1

产品分类: 通用示波器
厂牌: TELEDYNE LECROY
产品描述:
供应商型号: PP020-1-ND
供应商: Digi-Key
标准整包数: 1

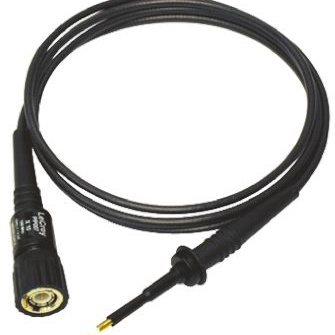

TELEDYNE LECROY 通用示波器 PP020-1

PP020-1概述

    PP019 和 PP020 被动探头技术手册

    产品简介

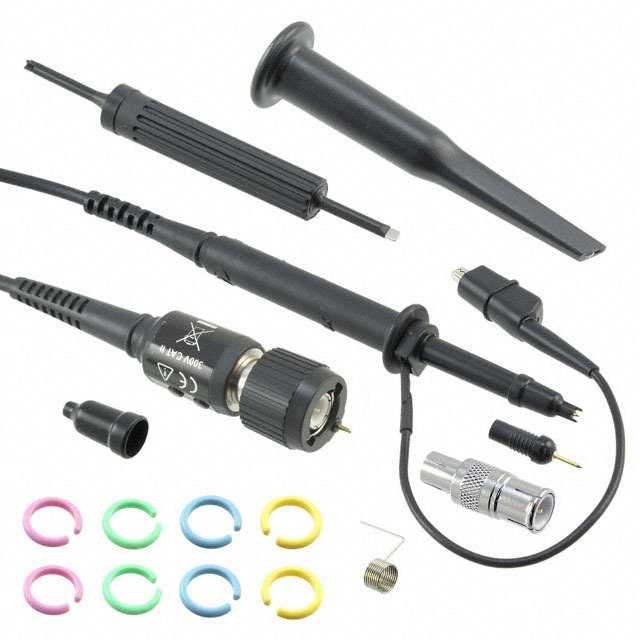

    Teledyne LeCroy 的 PP019 和 PP020 是专为通用示波器设计和校准的高阻抗电压被动探头。它们适用于输入阻抗为 1 MΩ 并联 16 pF 的示波器,但也可以通过补偿用于输入电容范围在 10 至 30 pF(PP019)和 8 至 20 pF(PP020)之间的仪器。这些探头与能够自动检测探头衰减并相应调整读数的示波器兼容。

    技术参数


    | 型号 | 衰减比 | 输入阻抗 | 带宽 (MHz) | 上升时间 (ns) | 长度 (m) | 补偿范围 (pF) |

    | PP019 | 10x | 10 | 12 | 250 | 1.4 | 10 - 30 |
    | PP020 | 10x | 10 | 11 | 500 | 0.7 | 8 - 20 |
    最大输入电压:Circuits not directly connected to Mains: 500 Vrms, 1500 V transient overvoltage, Measurement Category II: 400 Vrms
    污染等级:污染等级 2
    操作海拔:最高 3000 米
    最大操作温度:0°C 到 50°C
    湿度:5% 到 95% RH (10°C 到 30°C), 5% 到 75% RH (30°C 到 40°C), 5% 到 50% RH (超过 40°C)

    产品特点和优势


    - 精确测量:探头通过补偿确保测量波形的幅度准确性。
    - 广泛适用性:适用于多种输入阻抗的示波器,包括带有自动检测功能的示波器。
    - 高带宽和快速上升时间:PP019 和 PP020 分别提供高达 250 MHz 和 500 MHz 的带宽,分别对应 1.4 ns 和 0.7 ns 的上升时间。
    - 高耐压能力:适用于高压环境,具有 1500 V 的瞬态过电压能力。

    应用案例和使用建议


    PP019 和 PP020 通常用于电子工程和科学研究中的信号分析和测试。例如,在电子电路的设计和调试过程中,可以用于检测高频信号。使用时需要注意连接顺序和安全措施,避免电击和损坏。对于复杂波形的测量,需要适当调整探头补偿设置以确保测量结果的准确性。

    兼容性和支持


    这些探头与 Teledyne LeCroy 的示波器兼容,用户应仅将它们连接到具有接地功能的示波器上。如果需要维修或更换部件,可联系 Teledyne LeCroy 官方服务中心,或参考维修手册进行初步故障排查。

    常见问题与解决方案


    1. 探头不能正确显示波形
    - 解决方案:检查并调整探头补偿设置,确保符合示波器的输入电容要求。
    2. 出现噪声干扰
    - 解决方案:确认所有连接正确且接地良好,检查周围环境是否有电磁干扰。
    3. 探头尖端损坏
    - 解决方案:使用标准配件更换破损部分,保持探头清洁。

    总结和推荐


    PP019 和 PP020 被动探头以其高精度和广泛的应用范围成为高端电子测试的理想选择。无论是实验室研究还是工业生产,这些探头都表现出色。虽然价格较高,但考虑到其性能和长期使用价值,非常值得投资。对于需要精确测量和复杂波形分析的应用场合,强烈推荐使用。

PP020-1参数

参数
零件状态 在售
包装方式 散装

PP020-1厂商介绍

Teledyne LeCroy是一家全球领先的电子测试和测量设备制造商,专注于高速数字电子领域的创新解决方案。公司的产品线涵盖了示波器、协议分析器、信号发生器、频谱分析器等多种测试测量仪器,广泛应用于通信、半导体、****、汽车电子、消费电子等多个领域。

Teledyne LeCroy的产品分类主要包括:
1. 示波器:提供从基础到高端的示波器,满足不同层次的测试需求。
2. 协议分析器:支持多种通信协议的分析,如以太网、USB、HDMI等。
3. 信号发生器:提供模拟和数字信号发生器,用于信号模拟和测试。
4. 频谱分析器:用于射频和微波信号的测量和分析。

Teledyne LeCroy的优势在于:
1. 高性能:产品具有高采样率、高带宽和高分辨率,确保精确测量。
2. 创新技术:不断研发新技术,如高速数据采集、实时分析等。
3. 广泛的应用支持:产品支持多种通信协议和标准,满足不同行业的测试需求。
4. 客户服务:提供全面的技术支持和售后服务,帮助客户解决测试难题。

PP020-1数据手册

厂牌 PDF简要描述 下载
TELEDYNE LECROY 通用示波器 TELEDYNE LECROY PP020-1 PP020-1数据手册
