ZS1500

产品分类: 通用示波器
厂牌: TELEDYNE LECROY
产品描述:
供应商型号: SG-ZS1500
供应商: 国内现货
标准整包数: 1

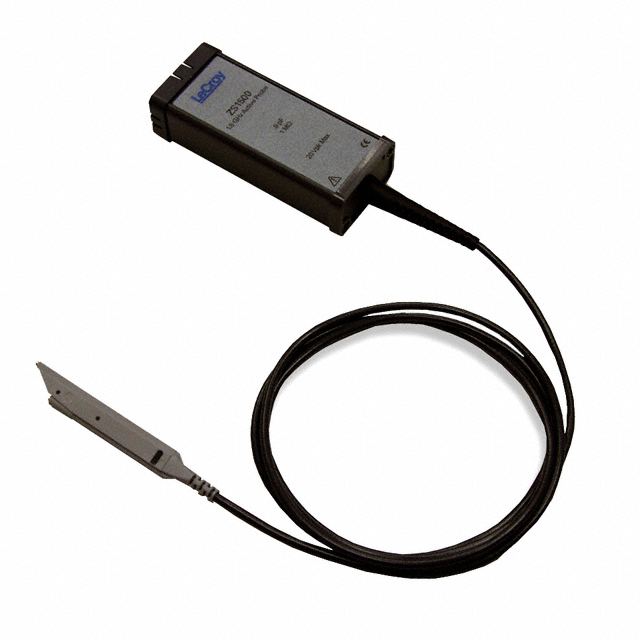

TELEDYNE LECROY 通用示波器 ZS1500

ZS1500概述

    ZS Series High Impedance Active Probes

    产品简介


    ZS系列高阻抗主动探针是专为高速信号测量设计的先进工具。这些探针提供了高达4GHz的带宽,适用于各种高频信号的精确测试。ZS系列不仅在信号保真度方面表现出色,而且通过其小巧的设计和广泛的配件选择,能够应对复杂的探测挑战。无论是进行电路调试还是研发工作,ZS系列探针都能提供可靠的支持。

    技术参数


    - 带宽:ZS1000 - 1 GHz,ZS1500 - 1.5 GHz,ZS2500 - 2.5 GHz,ZS4000 - 4 GHz
    - 输入电容:0.6 pF(4 GHz)、0.9 pF(1.5 GHz、1.0 GHz)
    - 直流输入电阻:1 MΩ
    - 偏置范围:±12 V(ZS1500、ZS2500、ZS4000),无(ZS1000)
    - 衰减比:÷10
    - 输入动态范围:±8 V
    - 非破坏电压:20 V
    - 电缆长度:1.3 m

    产品特点和优势


    ZS系列探针具备以下几个独特功能和优势:
    - 高信号保真度:通过结合高输入电阻(1 MΩ)和低输入电容(0.6 pF和0.9 pF),在全带宽范围内减少电路负载。
    - 广泛的选择性:提供多种探针尖端和接地引线,以适应不同任务需求。
    - 创新接地设计:短接地环路确保高信号保真度,消除电路干扰。
    这些特点使得ZS系列探针在高频率信号测量中具有极高的可靠性和准确性,显著提升了工程师的工作效率。

    应用案例和使用建议


    ZS系列探针适用于广泛的电子测量应用,例如:
    - 电路调试:用于调试和验证电路板上的高频信号。
    - 研发工作:在高频信号的研究和开发过程中提供精准的数据。
    使用建议:
    - 选择合适的探针型号:根据需要测试的信号频率选择合适的探针型号。
    - 正确连接接地:确保接地引线的正确连接以减少信号失真。

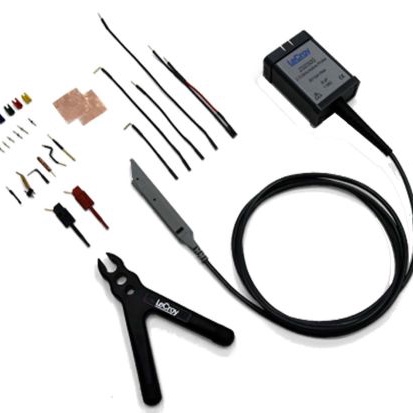

    - 合理使用配件:利用提供的配件(如直角引线、微夹子等)来提高操作灵活性和便利性。

    兼容性和支持


    ZS系列探针与Teledyne LeCroy品牌的示波器高度兼容。公司提供一年的保修期,并且在三年内提供免费软件升级服务。此外,公司还提供长期的技术支持服务,保证客户在使用过程中获得最佳体验。

    常见问题与解决方案


    - 问题:如何选择合适的探针尖端?
    - 解决方案:根据被测电路的具体情况,选择适合的探针尖端(如标准尖端、表面贴装尖端等)。

    - 问题:信号失真的原因是什么?
    - 解决方案:检查探针的接地连接是否正确,并尝试更换探针尖端。
    - 问题:如何延长探针的使用寿命?
    - 解决方案:定期清洁探针尖端,避免长时间暴露在极端环境中。

    总结和推荐


    ZS系列高阻抗主动探针凭借其出色的信号保真度、广泛的适用性和强大的支持系统,成为高频信号测量的理想选择。无论是用于电路调试还是科学研究,这些探针都能够提供卓越的性能表现。我们强烈推荐这一系列产品,相信它们将为您的工作带来显著的帮助。
    如果您有任何疑问或需要更多技术支持,请联系Teledyne LeCroy的服务团队。

ZS1500参数

参数
零件状态 在售
包装方式 盒装

ZS1500厂商介绍

Teledyne LeCroy是一家全球领先的电子测试和测量设备制造商,专注于高速数字电子领域的创新解决方案。公司的产品线涵盖了示波器、协议分析器、信号发生器、频谱分析器等多种测试测量仪器,广泛应用于通信、半导体、****、汽车电子、消费电子等多个领域。

Teledyne LeCroy的产品分类主要包括:
1. 示波器:提供从基础到高端的示波器,满足不同层次的测试需求。
2. 协议分析器:支持多种通信协议的分析,如以太网、USB、HDMI等。
3. 信号发生器:提供模拟和数字信号发生器,用于信号模拟和测试。
4. 频谱分析器:用于射频和微波信号的测量和分析。

Teledyne LeCroy的优势在于:
1. 高性能:产品具有高采样率、高带宽和高分辨率,确保精确测量。
2. 创新技术:不断研发新技术,如高速数据采集、实时分析等。
3. 广泛的应用支持:产品支持多种通信协议和标准,满足不同行业的测试需求。
4. 客户服务:提供全面的技术支持和售后服务,帮助客户解决测试难题。

ZS1500数据手册

厂牌 PDF简要描述 下载
TELEDYNE LECROY 通用示波器 TELEDYNE LECROY ZS1500 ZS1500数据手册

ZS1500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 24783.93
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24783.93
直接购买
加入购物车
