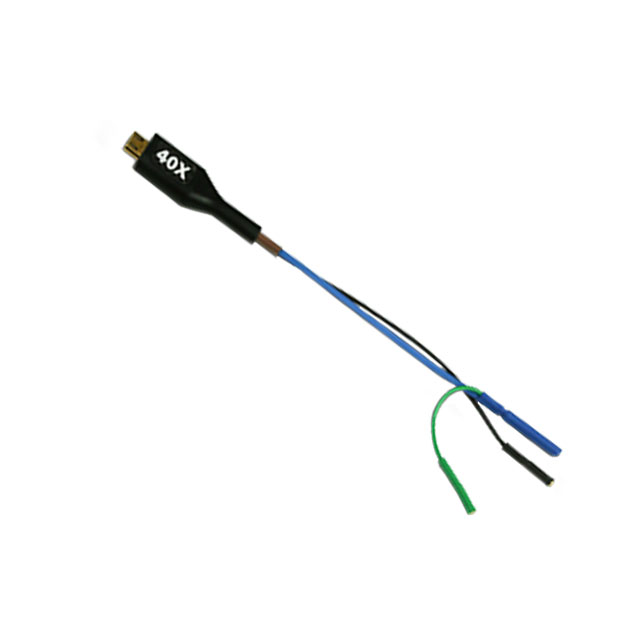

HVFO100-40X-TIP-U

产品分类: 其他工具
厂牌: TELEDYNE LECROY
产品描述: Tip for Oscilloscope
供应商型号: 940-HVFO100-40X-TIPU
供应商: Mouser
标准整包数: 1

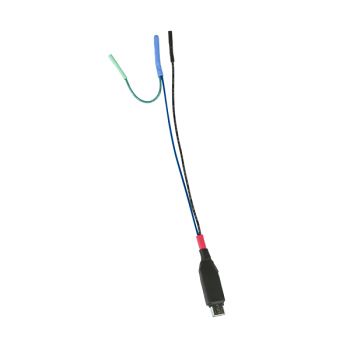

TELEDYNE LECROY 其他工具 HVFO100-40X-TIP-U

HVFO100-40X-TIP-U概述

    高压光纤隔离探头(HVFO)技术手册

    1. 产品简介


    高压光纤隔离探头(HVFO)是一种用于测量浮动信号的高性能工具,特别适用于高电压系统中的低电压信号检测。其主要功能包括:上侧门驱动信号测量、浮动控制信号或传感器电压测量、EMC(电磁兼容)、EFT(电快速瞬变脉冲群)、ESD(静电放电)和RF(射频)抗扰度测试及系统优化。此外,HVFO还适用于任何需要测量高共模电压的小信号的情况。

    2. 技术参数


    - 带宽:60 MHz(典型值,含探头)
    - 上升时间:7.5 ns(典型值)
    - 输入动态范围:±1V、±5V、±10V、±20V、±40V(直流+峰值交流),分别对应1X、5X、10X、20X或40X衰减尖端
    - 最大非破坏电压:额定操作电压的5倍(尖端依赖)
    - 共模电压范围:±35 kV(直流+峰值交流)
    - 最大输入电压到地:±35 kV(直流+峰值交流)
    - 最大安全输入电压:30 Vrms / 60 Vdc(IEC/EN 61010-031:2015)
    - 增益精度:2%(低频,保证)
    - 输入阻抗:1 MΩ||34 pF(1X尖端);5 MΩ||26 pF(5X尖端);8 MΩ||23 pF(10X尖端);10 MΩ||22 pF(20X和40X尖端)
    - 共模抑制比(CMRR):140 dB(100 Hz),120 dB(至1 MHz),85 dB(至10 MHz),60 dB(至60 MHz)
    - 噪声:7 mVrms(1X尖端),35 mVrms(5X尖端),70 mVrms(10X尖端),140 mVrms(20X尖端),280 mVrms(40X尖端)

    3. 产品特点和优势


    HVFO的主要优势包括:
    - 光纤隔离技术,确保高信噪比和抗干扰能力。
    - 优异的CMRR(共模抑制比),可达140 dB,能够在高dV/dt或dA/dt事件中提供准确的信号表现。
    - 减少被测设备(DUT)负载,提高脉冲响应速度。
    - 可选尖端范围从±1V到±40V,适用于多种电压测量需求。
    - 小巧紧凑,便于安装在狭窄空间内。
    - 经济实惠,适合预算有限的应用场景。

    4. 应用案例和使用建议


    - 上侧门驱动电压测量:HVFO可以精确测量上侧门驱动信号,提供清晰的Miller效应观测结果,而传统探头可能因加载和干扰导致测量失真。
    - 浮动控制或传感器信号测量:HVFO适用于测量浮动于高电压上的低电压传感器信号,如电流、电压等。对于此类信号,HVFO的输入阻抗较高,降低了对DUT的负载,提高了测量精度。
    使用建议:
    - 在进行高共模电压测量时,务必确保探头和测试设备之间的适当隔离距离。
    - 使用较长的光纤电缆连接时,注意保持电缆弯曲半径以防止信号损耗。

    5. 兼容性和支持


    HVFO与许多Teledyne LeCroy示波器兼容,接口为ProBus。厂商提供了长达3年的数字示波器保修期和1年的探头保修期,确保用户获得最佳的支持体验。

    6. 常见问题与解决方案


    - Q: 如何正确连接探头尖端?
    - A: 请根据所需测量的电压范围选择适当的尖端,确保尖端正确连接到被测设备。
    - Q: 探头长时间不使用时如何保养?
    - A: 长时间不使用时,请将探头存放在干燥、阴凉处,避免直接阳光照射。

    7. 总结和推荐


    综上所述,HVFO是一款高性能的高压光纤隔离探头,具备卓越的测量能力和广泛的应用领域。它不仅能够提供高精度的信号测量,还能有效减少测量过程中对被测设备的负载,适用于各类高电压系统的测试和研究。因此,我们强烈推荐在涉及高压测量的应用中使用HVFO。
    联系方式:
    - 联系电话:1-800-5-LeCroy
    - 官方网站:[Teledyne LeCroy](https://www.teledynelecroy.com/)

HVFO100-40X-TIP-U参数

参数
零件状态 在售
包装方式 散装

HVFO100-40X-TIP-U厂商介绍

Teledyne LeCroy是一家全球领先的电子测试和测量设备制造商,专注于高速数字电子领域的创新解决方案。公司的产品线涵盖了示波器、协议分析器、信号发生器、频谱分析器等多种测试测量仪器,广泛应用于通信、半导体、****、汽车电子、消费电子等多个领域。

Teledyne LeCroy的产品分类主要包括:
1. 示波器:提供从基础到高端的示波器,满足不同层次的测试需求。
2. 协议分析器:支持多种通信协议的分析,如以太网、USB、HDMI等。
3. 信号发生器:提供模拟和数字信号发生器,用于信号模拟和测试。
4. 频谱分析器:用于射频和微波信号的测量和分析。

Teledyne LeCroy的优势在于:
1. 高性能:产品具有高采样率、高带宽和高分辨率,确保精确测量。
2. 创新技术:不断研发新技术,如高速数据采集、实时分析等。
3. 广泛的应用支持:产品支持多种通信协议和标准,满足不同行业的测试需求。
4. 客户服务:提供全面的技术支持和售后服务,帮助客户解决测试难题。
