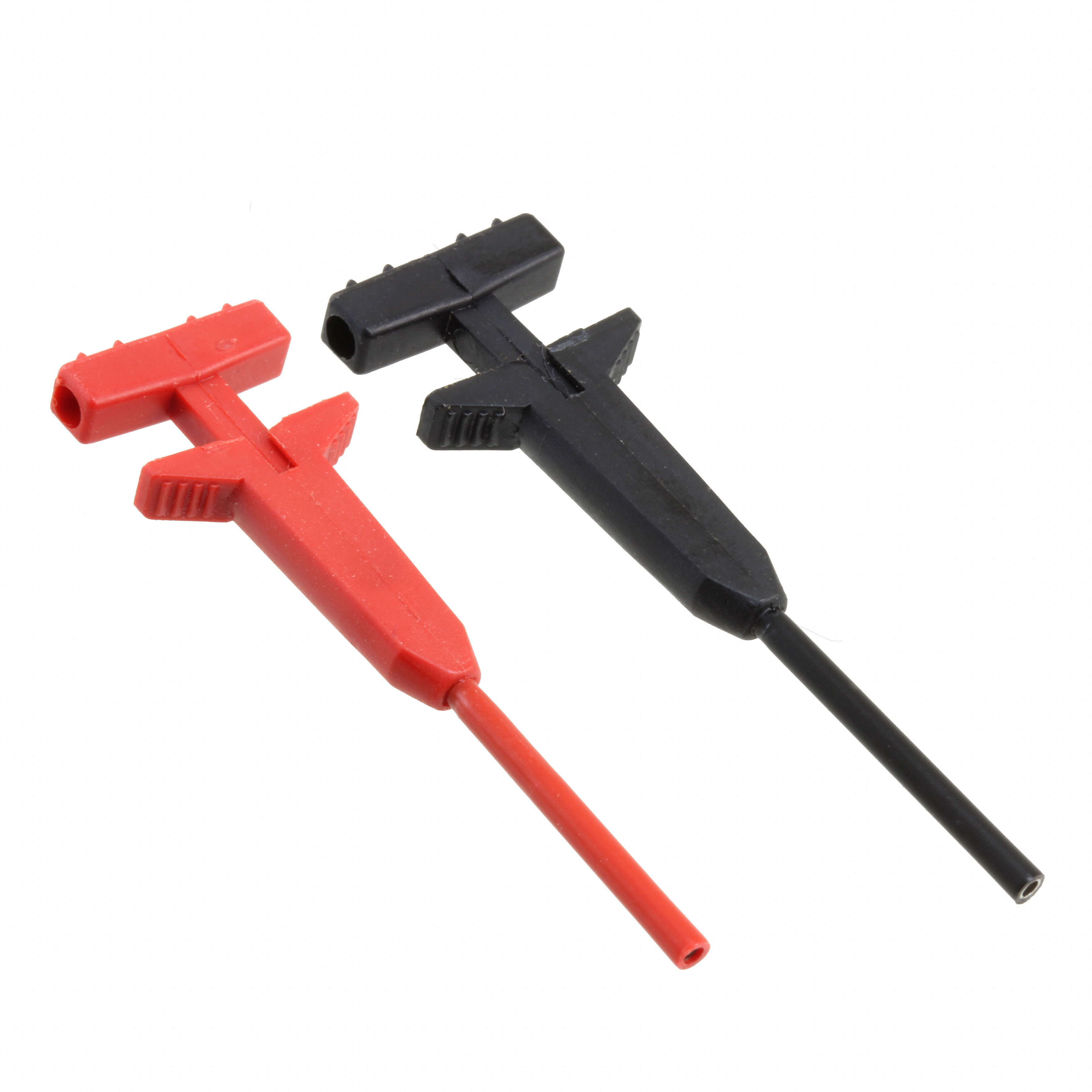

PK006-4

产品分类: 电气测量仪
厂牌: TELEDYNE LECROY
产品描述:
供应商型号: SG-PK006-4
供应商: 国内现货
标准整包数: 1

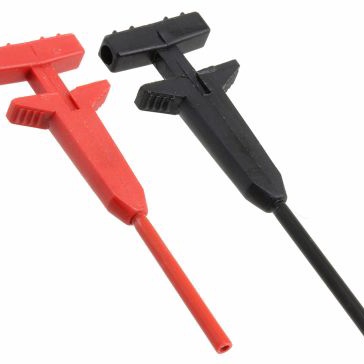

TELEDYNE LECROY 电气测量仪 PK006-4

PK006-4概述

    D11000PS 差分探针系统

    1. 产品简介


    D11000PS 差分探针系统是由 LeCroy 推出的一款高性能差分探针系统,主要用于测量高速信号。该探针系统适用于 SDA 11000、SDA 9000 和 SDA 18000 系列的高端示波器。它能够在探头尖端提供全信号采集性能,具有高达 11 GHz 的系统带宽,能够直接测量高达 6.25 Gb/s 的高速串行数据流。

    2. 技术参数


    - 系统带宽(-3dB):11 GHz(典型)
    - 系统上升时间:<50 ps(典型)
    - 探头单独上升时间:<40 ps
    - 衰减比:1:3
    - 低频衰减精度:2%(20°C 到 30°C)
    - 输出零点:<15 mV 参考输入
    - 系统噪声:5 mV rms(典型)
    - 差分模式范围:±1 V
    - 共模模式范围:Solder-In 尖端 ±4 V;SMA 电缆输入 ±2 V
    - 直流输入电阻:Solder-In 铅差分输入 40 kΩ;每侧接地 20 kΩ
    - 最小输入阻抗:>175 Ω(Solder-In 铅,到 11 GHz)
    - 输入阻抗:SMA 电缆输入 50 Ω
    - 输入驻波比:DC 至 6 GHz <1.5:1;6 GHz 至 11 GHz <2.0:1
    - 共模抑制比:DC 至 1 GHz >40 dB;1 GHz 至 4 GHz >30 dB;4 GHz 至 11 GHz >20 dB

    3. 产品特点和优势


    D11000PS 差分探针系统具备多个显著特点和优势,使其在市场上具有很强的竞争力。首先,它的系统带宽高达 11 GHz,使得它能够准确测量高频率信号,甚至在高频信号下也能保持较高的精确度。其次,系统采用了第三代补偿校准技术,确保了出色的波形保真度。此外,该系统提供了两种互连方式:Solder-In 和带有 SMA 连接的电缆,每种方式都配有专用的探头放大模块,能够优化性能。此外,D11000PS 在设计过程中特别注重用户体验,提供了许多方便易用的功能,如公共模式测量和自动颜色识别。

    4. 应用案例和使用建议


    D11000PS 主要应用于需要精确测量高速信号的场合,例如数字视频接口 (DVI) 的测量。这种探针系统尤其适合用于测量具有复杂波形的眼图(eye patterns),这对于验证高速通信链路的完整性至关重要。根据手册中的示例,我们可以发现该系统可以用于多种测试电路中,包括芯片级测试、数字信号分析等领域。为了充分利用该系统的功能,建议用户在使用时注意保持良好的连接,并适当利用所提供的校准工具来确保测量结果的准确性。

    5. 兼容性和支持


    D11000PS 系统专为与 SDA 11000、SDA 9000 或 SDA 18000 系列示波器配套使用而设计。此外,它还包含额外的校准数据,可兼容其他型号的 LeCroy 示波器和分析仪。LeCroy 提供全面的技术支持和服务,包括校准证书和消耗品更换等服务。

    6. 常见问题与解决方案


    - 问题一:如何校准探针?
    - 解决方案:使用 D11000PS 的校准功能进行自校准,或者通过购买 NIST 校准选项获得更准确的校准。

    - 问题二:如何安装 Solder-In 尖端?
    - 解决方案:参照用户手册中的步骤,正确焊接尖端并与放大模块连接。
    - 问题三:如何处理噪声问题?
    - 解决方案:检查系统设置,确保使用适当的带宽和增益设置以减少噪声。

    7. 总结和推荐


    综上所述,D11000PS 差分探针系统是一款非常适合于测量高速信号的专业设备。它拥有卓越的性能参数、独特的功能以及广泛的应用领域。对于需要进行高速信号测量的专业用户来说,D11000PS 是一个理想的选择。强烈推荐使用此探针系统以确保测量结果的准确性与可靠性。

PK006-4参数

参数
零件状态 在售
包装方式 袋装

PK006-4厂商介绍

Teledyne LeCroy是一家全球领先的电子测试和测量设备制造商,专注于高速数字电子领域的创新解决方案。公司的产品线涵盖了示波器、协议分析器、信号发生器、频谱分析器等多种测试测量仪器,广泛应用于通信、半导体、****、汽车电子、消费电子等多个领域。

Teledyne LeCroy的产品分类主要包括:
1. 示波器:提供从基础到高端的示波器,满足不同层次的测试需求。
2. 协议分析器:支持多种通信协议的分析,如以太网、USB、HDMI等。
3. 信号发生器:提供模拟和数字信号发生器,用于信号模拟和测试。
4. 频谱分析器:用于射频和微波信号的测量和分析。

Teledyne LeCroy的优势在于:
1. 高性能:产品具有高采样率、高带宽和高分辨率,确保精确测量。
2. 创新技术:不断研发新技术,如高速数据采集、实时分析等。
3. 广泛的应用支持:产品支持多种通信协议和标准,满足不同行业的测试需求。
4. 客户服务:提供全面的技术支持和售后服务,帮助客户解决测试难题。

PK006-4数据手册

厂牌 PDF简要描述 下载
TELEDYNE LECROY 电气测量仪 TELEDYNE LECROY PK006-4 PK006-4数据手册

PK006-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 188.34
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 188.34
直接购买
加入购物车
