ZS4000

产品分类: 通用示波器
厂牌: TELEDYNE LECROY
产品描述:
供应商型号: SG-ZS4000
供应商: 国内现货
标准整包数: 1
TELEDYNE LECROY 通用示波器 ZS4000

ZS4000概述

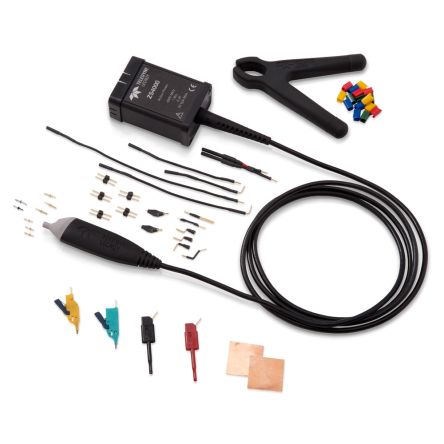

    ZS Series High Impedance Active Probes:高效精准的信号探针
    在现代电子工程领域,准确捕捉高频信号并保持信号保真度对于实现可靠和高效的电路设计至关重要。本篇将介绍Teledyne LeCroy公司最新推出的ZS系列高阻抗主动探针,该系列产品特别适合需要在高频率范围内进行信号检测的应用场合。

    1. 产品简介


    ZS系列高阻抗主动探针为工程师提供了一种能够在高达4GHz的频率范围内维持信号保真的有效工具。这些探针具有小型化的外观设计和多种配件选择,确保能够应对各种复杂的探测挑战。探针支持从1GHz到4GHz的多个不同型号,满足不同带宽需求的应用场合。

    2. 技术参数


    - 频率范围:1GHz至4GHz
    - 输入电阻:1MΩ
    - 输入电容:4GHz型号下为0.6pF;其他型号为0.9pF
    - 动态范围:±8V
    - 偏移范围:±12V
    - 电缆长度:1.3m
    - 探头衰减比:÷10
    - 非破坏电压:20V

    3. 产品特点和优势


    ZS系列探针通过提供高输入电阻(1MΩ)和低输入电容(0.6pF和0.9pF),显著减少了电路加载效应。这意味着即使在高频条件下,也能够保持良好的信号保真度。此外,小尺寸设计及丰富配件选择使得该系列探针能适应各种不同类型的测试任务。

    4. 应用案例和使用建议


    ZS系列探针广泛应用于需要对高频信号进行精确测量的场合,如高速数字电路设计和无线通信系统测试。为了最大限度地发挥这些探针的优势,在实际操作中应注意以下几个方面:
    - 选择适当的配件以匹配待测设备的连接方式。
    - 确保探针与被测设备之间的接地路径尽可能短,从而减少干扰影响。
    - 对于表面安装元件(如电阻和电容),可以利用专用探针直接接触测试点。

    5. 兼容性和支持


    ZS系列探针可以无缝集成到多种品牌的示波器中,保证了广泛的兼容性。Teledyne LeCroy还为用户提供全面的技术支持服务,包括长达一年的产品保修期以及软件升级服务,确保客户能够长期获得优质的售后保障。

    6. 常见问题与解决方案


    - 问题1:为什么我的探针无法正确读取高频信号?
    解决方法:检查探针是否已正确连接到目标电路板上,并确认是否有足够的接地路径来避免干扰。
    - 问题2:在长时间使用后,探针的准确性会下降吗?
    解决方法:定期使用标准信号源对探针进行校准,以确保其始终处于最佳工作状态。


    7. 总结和推荐


    总体而言,ZS系列高阻抗主动探针凭借其卓越的性能指标和多样化的设计,在高频率信号采集领域表现出色。它不仅具备出色的信号保真度,而且易于操作,适用于多种应用场景。强烈推荐给需要处理复杂高频电路设计的专业人士。

ZS4000参数

参数
零件状态 在售
包装方式 散装

ZS4000厂商介绍

Teledyne LeCroy是一家全球领先的电子测试和测量设备制造商,专注于高速数字电子领域的创新解决方案。公司的产品线涵盖了示波器、协议分析器、信号发生器、频谱分析器等多种测试测量仪器,广泛应用于通信、半导体、****、汽车电子、消费电子等多个领域。

Teledyne LeCroy的产品分类主要包括:
1. 示波器:提供从基础到高端的示波器,满足不同层次的测试需求。
2. 协议分析器:支持多种通信协议的分析,如以太网、USB、HDMI等。
3. 信号发生器:提供模拟和数字信号发生器,用于信号模拟和测试。
4. 频谱分析器:用于射频和微波信号的测量和分析。

Teledyne LeCroy的优势在于:
1. 高性能:产品具有高采样率、高带宽和高分辨率,确保精确测量。
2. 创新技术:不断研发新技术,如高速数据采集、实时分析等。
3. 广泛的应用支持:产品支持多种通信协议和标准,满足不同行业的测试需求。
4. 客户服务:提供全面的技术支持和售后服务,帮助客户解决测试难题。

ZS4000数据手册

厂牌 PDF简要描述 下载
TELEDYNE LECROY 通用示波器 TELEDYNE LECROY ZS4000 ZS4000数据手册

ZS4000封装设计

查看详情并下载
Symbol
Footprint
3D Model
