ZS1000

产品分类: 通用示波器
厂牌: TELEDYNE LECROY
产品描述:
供应商型号: ZS1000-ND
供应商: Digi-Key
标准整包数: 1

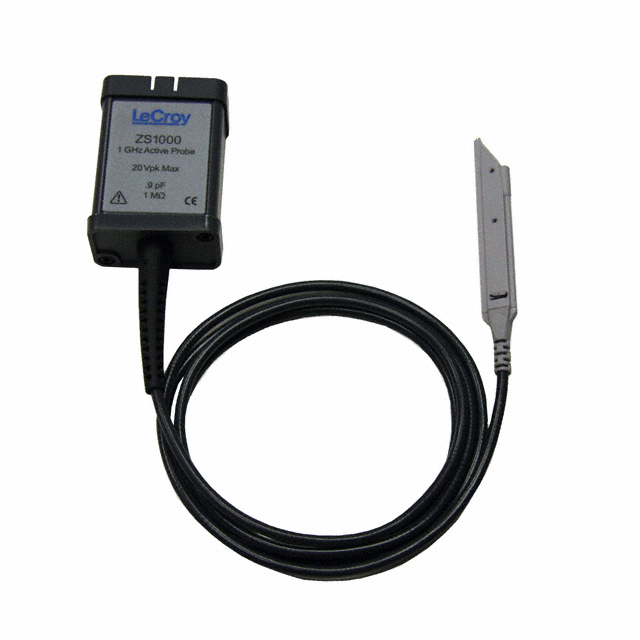

TELEDYNE LECROY 通用示波器 ZS1000

ZS1000概述

    ZS Series High Impedance Active Probes:高阻抗主动探针产品概述

    产品简介


    ZS系列高阻抗主动探针(Probes)是专为高频信号测量设计的专业工具。它们具有高信号保真度,能够实现高达4GHz的信号检测。ZS系列探针的小巧体积和广泛的配件组合确保其能应对各种复杂的测试需求。这款探针不仅适用于科研实验室,还广泛应用于电子制造和维修领域。

    技术参数


    ZS系列高阻抗主动探针的主要技术参数如下:
    - 带宽:1 GHz - 4 GHz,分别对应不同型号。
    - 输入电容:0.6 pF(4 GHz),0.9 pF。
    - 输入电阻:1 MΩ。
    - 偏移范围:±12 V。
    - 动态输入范围:±8 V。
    - 最大非破坏电压:20 V。
    - 电缆长度:1.3 m。

    产品特点和优势


    1. 高信号保真度:ZS系列的高输入电阻和低输入电容设计使得信号传输过程中的失真降至最低,尤其在高频条件下仍能保持出色的信号完整性。
    2. 低电路负载:通过高输入电阻和低输入电容实现对电路的最小负载,从而减少信号失真。

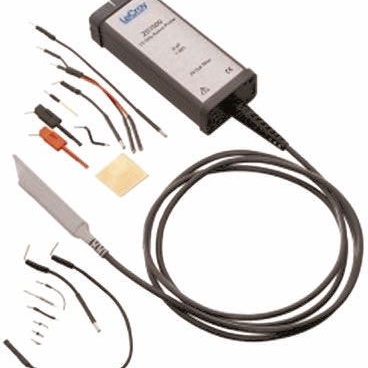

    3. 灵活的应用选择:ZS系列提供了多种探针头和接地导线配件,以适应不同的测试要求。小尺寸和轻便的设计使其易于操作,广泛适用于各种电路板上的测试点。

    应用案例和使用建议


    ZS系列探针因其出色性能而适用于多种应用,如高精度示波器配套使用、高速数字电路测试、射频及微波信号检测等。在进行精密电路测试时,可以考虑使用其独特的接地组件以减少信号干扰,提高测量准确性。例如,在IC(集成电路)测试中,可以利用Ground Blade和Copper Pad组件来实现最短的接地回路,以获得最高的信号保真度。

    兼容性和支持


    ZS系列探针与其配套的Teledyne LeCroy示波器具有良好的兼容性,易于集成使用。此外,制造商提供了全面的技术支持服务,包括长达七年的长期支持和软件升级服务。这确保了用户可以在产品的整个生命周期内获得帮助和支持。

    常见问题与解决方案


    1. 问题:如何确保探针正确接地?
    解决方法:使用ZS系列探针提供的多种接地附件,如Ground Blade和Copper Pad,确保接地连接稳固且接地回路尽可能短。
    2. 问题:如何延长探针使用寿命?
    解决方法:避免在不适当的环境中使用探针,定期检查并更换磨损部件。同时,遵循正确的存放和搬运方法,可有效延长探针的使用寿命。

    总结和推荐


    总体而言,ZS系列高阻抗主动探针凭借其卓越的信号保真度、低电路负载以及多样化的配件选择,在高频信号测试中表现出色。它不仅能满足用户在复杂环境下的测试需求,还能提供可靠的售后支持。因此,强烈推荐给需要进行高频信号测量的工程师和技术人员。

ZS1000参数

参数
零件状态 在售
包装方式 盒装

ZS1000厂商介绍

Teledyne LeCroy是一家全球领先的电子测试和测量设备制造商,专注于高速数字电子领域的创新解决方案。公司的产品线涵盖了示波器、协议分析器、信号发生器、频谱分析器等多种测试测量仪器,广泛应用于通信、半导体、****、汽车电子、消费电子等多个领域。

Teledyne LeCroy的产品分类主要包括:
1. 示波器:提供从基础到高端的示波器,满足不同层次的测试需求。
2. 协议分析器:支持多种通信协议的分析,如以太网、USB、HDMI等。
3. 信号发生器:提供模拟和数字信号发生器,用于信号模拟和测试。
4. 频谱分析器:用于射频和微波信号的测量和分析。

Teledyne LeCroy的优势在于:
1. 高性能:产品具有高采样率、高带宽和高分辨率,确保精确测量。
2. 创新技术:不断研发新技术,如高速数据采集、实时分析等。
3. 广泛的应用支持:产品支持多种通信协议和标准,满足不同行业的测试需求。
4. 客户服务:提供全面的技术支持和售后服务,帮助客户解决测试难题。

ZS1000数据手册

厂牌 PDF简要描述 下载
TELEDYNE LECROY 通用示波器 TELEDYNE LECROY ZS1000 ZS1000数据手册

ZS1000封装设计

查看详情并下载
Symbol
Footprint
3D Model
