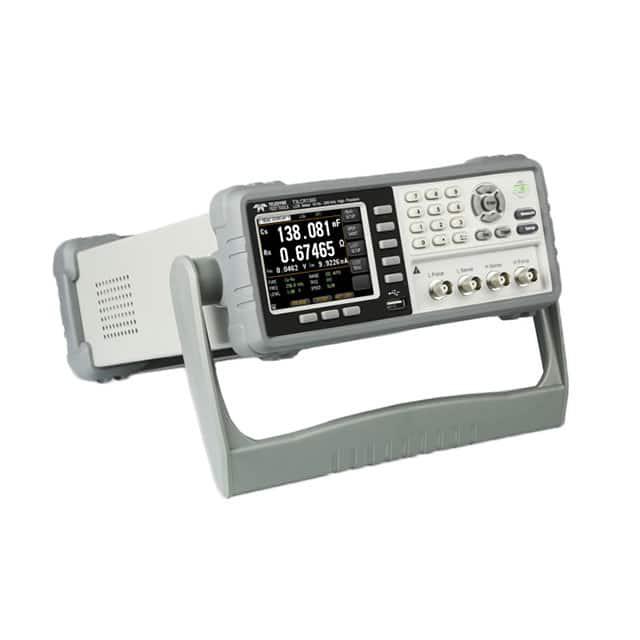

T3LCR1300

产品分类: 电气测量仪
厂牌: TELEDYNE LECROY
产品描述: Precision LCR Meters
供应商型号: SG-T3LCR1300
供应商: 国内现货
标准整包数: 1
TELEDYNE LECROY 电气测量仪 T3LCR1300

T3LCR1300概述

    Teledyne Test Tools T3LCR系列精密LCR测量仪

    产品简介


    Teledyne Test Tools新推出的T3LCR系列高精度LCR测量仪是针对研发、生产测试、进货质量控制(IQC)等应用而设计的。该系列包含三种型号:T3LCR1002、T3LCR1100和T3LCR1300,这些型号的主要频率范围分别为2kHz至2kHz、100kHz至100kHz和300kHz至300kHz。这些设备主要用于被动元件的精确测量,提供了出色的测量准确度和多种功能。

    技术参数


    - 频率范围:T3LCR1002:10Hz - 2kHz,T3LCR1100:10Hz - 100kHz,T3LCR1300:10Hz - 300kHz
    - 基本精度:0.05%
    - 测量速度:
    - T3LCR1002:FAST:25ms,MED:100ms,SLOW:33ms
    - T3LCR1100:FAST:25ms,MED:100ms,SLOW:33ms
    - T3LCR1300:FAST:25ms,MED:100ms,SLOW:33ms
    - 输出阻抗:可选30Ω / 50Ω / 100Ω
    - 测量信号电平:AC电压:10.00mV - 2.00V(±10%),电流:100.0μA - 20.00mA(±10%)
    - 显示屏范围:
    - R, X, |Z|:0.00001Ω - 99.9999MΩ
    - G, B, |Y|:0.01nS - 999.999S
    - L:0.00001H - 9999.99H
    - C:0.00001pF - 9999.99mF
    - D:0.00001 - 9.99999
    - Q:0.00001 - 9.99999
    - θ d:-179.999° - 179.999°
    - θ r:-3.14159 - 3.14159
    - 直流电阻测量范围:0.00001Ω - 99.9999MΩ
    - 其他接口:RS-232C,Handler,USB

    产品特点和优势


    - 大型彩色TFT LCD显示:3.5英寸屏幕清晰显示电源设置。
    - 连续和可调频率:可在指定频率范围内自由输入频率值进行测量,无需重新启动设备或更换测试夹具。
    - 丰富的标准接口:提供RS-232C、Handler、USB和USB存储接口,便于与其他设备连接。
    - PASS/FAIL判断功能:加快验证过程。
    - 3年保修:提供可靠的保障。

    应用案例和使用建议


    T3LCR系列非常适合于需要高精度测量的场合,例如MLCC的自动水平控制(ALC)功能特别适用于多层陶瓷电容器。此外,该系列还支持DC偏压电压测试,能够对容性组件进行验证测量。用户可以根据不同材料的要求选择相应的测试参数(如频率、电压或电流),以观察DUT特性的变化趋势。
    使用建议:
    - 在进行连续测量时,建议使用FAST模式以提高效率。
    - 使用内置的±2.5V可调直流偏置电压功能来模拟交流和直流的同时测量,以更好地理解组件特性。

    兼容性和支持


    T3LCR系列配备了多种接口(RS-232C、Handler、USB和USB存储),使其能够轻松连接到其他系统。Teledyne Test Tools还提供了免费的PC软件,方便用户存储测量结果并进行数据分析。用户还可以通过连接到外部控制器进行远程控制和测量结果检索。

    常见问题与解决方案


    - 问题:测量结果不准确。
    - 解决方案:确保选择了正确的测试频率和电压,并执行零点校准。
    - 问题:无法正确判断PASS/FAIL。
    - 解决方案:检查是否设置了正确的判定阈值,并确认仪器已正确连接到待测器件。

    总结和推荐


    总体而言,Teledyne Test Tools的T3LCR系列LCR测量仪在精度、速度和功能性方面表现出色,特别适合于高精度测量的应用。对于需要频繁进行被动元件测量的设计工程师和研究人员来说,该系列产品无疑是理想的选择。强烈推荐在高精度测量应用中使用。

T3LCR1300参数

参数
零件状态 在售
包装方式 盒装

T3LCR1300厂商介绍

Teledyne LeCroy是一家全球领先的电子测试和测量设备制造商,专注于高速数字电子领域的创新解决方案。公司的产品线涵盖了示波器、协议分析器、信号发生器、频谱分析器等多种测试测量仪器,广泛应用于通信、半导体、****、汽车电子、消费电子等多个领域。

Teledyne LeCroy的产品分类主要包括:
1. 示波器:提供从基础到高端的示波器,满足不同层次的测试需求。
2. 协议分析器:支持多种通信协议的分析,如以太网、USB、HDMI等。
3. 信号发生器:提供模拟和数字信号发生器,用于信号模拟和测试。
4. 频谱分析器:用于射频和微波信号的测量和分析。

Teledyne LeCroy的优势在于:
1. 高性能:产品具有高采样率、高带宽和高分辨率,确保精确测量。
2. 创新技术:不断研发新技术,如高速数据采集、实时分析等。
3. 广泛的应用支持:产品支持多种通信协议和标准,满足不同行业的测试需求。
4. 客户服务:提供全面的技术支持和售后服务,帮助客户解决测试难题。

T3LCR1300数据手册

厂牌 PDF简要描述 下载
TELEDYNE LECROY 电气测量仪 TELEDYNE LECROY T3LCR1300 T3LCR1300数据手册

T3LCR1300封装设计

查看详情并下载
Symbol
Footprint
3D Model
