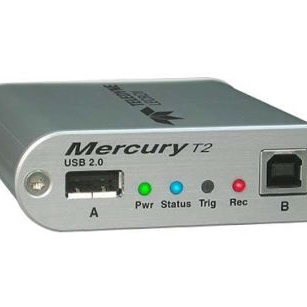

USB-TMA2-M01-X

产品分类: 通用万用表
厂牌: TELEDYNE LECROY
产品描述: Mercury T2 USB 2.0 Advanced Analyzer System
供应商型号: SG-USB-TMA2-M01-X
供应商: 国内现货
标准整包数: 1
TELEDYNE LECROY 通用万用表 USB-TMA2-M01-X

USB-TMA2-M01-X概述

    Mercury™ T2 USB 2.0 协议分析仪技术手册

    1. 产品简介


    Mercury™ T2 是 Teledyne LeCroy 推出的一款行业领先的 USB 2.0 协议分析仪,以其小巧便携和高性价比著称。这款分析仪集成了行业标准的 CATC Trace 软件和最新的 USB 协议解码功能,特别适合需要高效分析 USB 数据流的工程师和开发人员。它能够全面支持 USB 2.0(包括 OTG 功能),并且通过其直观的用户界面简化了 USB 协议分析的过程,是 USB 产品开发、测试和调试的理想选择。
    主要功能:
    - 高精度协议捕获与解码
    - 支持 USB 2.0 的所有速度等级
    - 图形化显示 USB 流量和事件
    应用领域:
    - USB 设备开发和验证
    - 软硬件集成调试
    - USB OTG 应用支持
    - 汽车电子与消费电子设备测试

    2. 技术参数


    以下是 Mercury™ T2 的关键技术规格和性能参数:
    | 参数类别 | 规格详情 |

    | 支持协议 | USB 2.0(包括全速、高速、低速及 OTG) |
    | 记录内存 | 256 MB(可扩展至硬盘记录) |
    | 触发功能 | 实时触发:PID 类型、数据模式、错误检测、事务等 |
    | 统计功能 | 实时吞吐量统计、端点性能分析 |
    | 工作温度范围 | 操作:0°C 至 55°C;非操作:-20°C 至 80°C |
    | 尺寸与重量 | 尺寸:80 x 90 x 24 mm(3.0” x 3.6” x 1”),重量:158 g |
    | 电源消耗 | 空闲状态:500 mA;活动状态:560 mA |
    | 主机要求 | Windows 7 或 Windows 8 |

    3. 产品特点和优势


    Mercury™ T2 在设计和功能上展现了多项显著优势:
    - 便携性与易用性:紧凑设计仅重 158 克,便于随身携带,非常适合现场调试。
    - 强大的触发能力:支持复杂的实时触发规则,帮助快速捕捉间歇性问题。
    - 广泛的解码支持:涵盖 USB 大多数设备类(如音频、视频、存储等)。
    - 专业分析工具:CATC Trace 软件提供图形化的协议视图,便于非专家理解复杂协议。
    相比同类设备,Mercury™ T2 的性价比极高,同时不失高端分析仪的专业水准。

    4. 应用案例和使用建议


    Mercury™ T2 的应用场景非常广泛,以下是几个典型的应用案例:
    - USB 设备开发:配合开发板用于新设备的功能验证。
    - OTG 测试:为嵌入式系统中的 USB On-The-Go 功能提供详尽的测试支持。
    - 调试与优化:实时分析和记录流量,帮助优化数据传输效率。
    使用建议:
    - 对于初学者,建议先熟悉 CATC Trace 软件的基础功能,尤其是如何利用实时触发进行问题定位。
    - 对于大规模生产环境,可以启用自动化的统计报表功能来监控长期性能指标。

    5. 兼容性和支持


    Mercury™ T2 可无缝兼容主流 USB 主机接口,包括 USB A 和 B 型接口。此外,Teledyne LeCroy 提供全面的技术支持,包括在线文档、电话咨询和维修服务。软件层面,自动化 API 和脚本引擎允许用户定制化分析流程。

    6. 常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    | 问题描述 | 解决方案 |

    | 数据传输速率较低 | 检查连接线缆质量和传输配置 |
    | 触发规则设置不生效 | 更新触发规则并重启分析仪 |
    | 分析仪无法识别 USB 设备 | 确保设备连接正常,更新驱动程序 |

    7. 总结和推荐


    Mercury™ T2 USB 2.0 协议分析仪是一款兼顾便携性和高性能的产品,在 USB 开发和调试领域表现出色。它通过直观的用户界面和强大的触发机制,显著提升了工作效率。对于需要频繁处理 USB 协议问题的研发团队来说,Mercury™ T2 是一个值得推荐的选择。
    推荐指数:★★★★★
    主要优点:
    - 便携性强
    - 解码功能全面
    - 易于集成和使用
    如果你正在寻找一款适合 USB 2.0 测试的经济高效工具,Mercury™ T2 完全满足你的需求!
    如有更多疑问,请联系 Teledyne LeCroy 官方技术支持。
    联系电话:1-800-909-7211
    官方网站:[teledynelecroy.com](http://teledynelecroy.com)

USB-TMA2-M01-X参数

参数
零件状态 在售
包装方式 盒装

USB-TMA2-M01-X厂商介绍

Teledyne LeCroy是一家全球领先的电子测试和测量设备制造商,专注于高速数字电子领域的创新解决方案。公司的产品线涵盖了示波器、协议分析器、信号发生器、频谱分析器等多种测试测量仪器,广泛应用于通信、半导体、****、汽车电子、消费电子等多个领域。

Teledyne LeCroy的产品分类主要包括:
1. 示波器:提供从基础到高端的示波器,满足不同层次的测试需求。
2. 协议分析器:支持多种通信协议的分析,如以太网、USB、HDMI等。
3. 信号发生器:提供模拟和数字信号发生器,用于信号模拟和测试。
4. 频谱分析器:用于射频和微波信号的测量和分析。

Teledyne LeCroy的优势在于:
1. 高性能:产品具有高采样率、高带宽和高分辨率,确保精确测量。
2. 创新技术:不断研发新技术,如高速数据采集、实时分析等。
3. 广泛的应用支持:产品支持多种通信协议和标准,满足不同行业的测试需求。
4. 客户服务:提供全面的技术支持和售后服务,帮助客户解决测试难题。

USB-TMA2-M01-X数据手册

厂牌 PDF简要描述 下载
TELEDYNE LECROY 通用万用表 TELEDYNE LECROY USB-TMA2-M01-X USB-TMA2-M01-X数据手册

USB-TMA2-M01-X封装设计

查看详情并下载
Symbol
Footprint
3D Model
