首页  >  产品百科  >  PK102

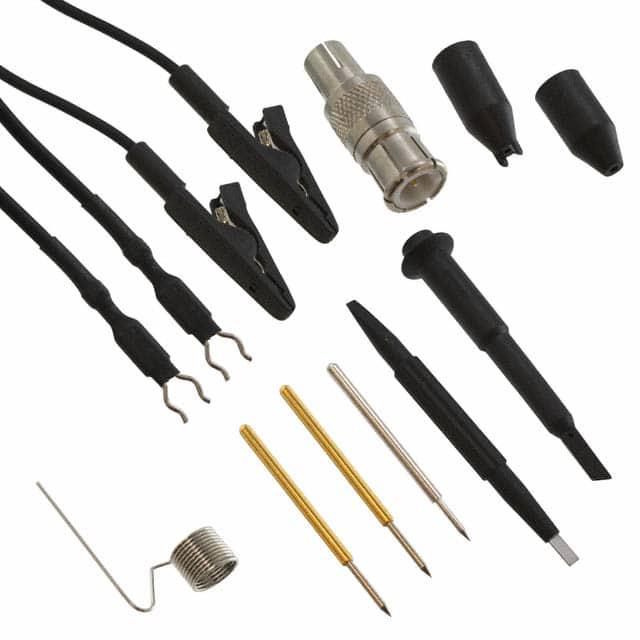

PK102

产品分类: 其他工具
厂牌: TELEDYNE LECROY
产品描述:
供应商型号: SG-PK102
供应商: 国内现货
标准整包数: 1
TELEDYNE LECROY 其他工具 PK102

PK102概述

    D11000PS Differential Probe System

    产品简介


    D11000PS是一款高性能差分探头系统,专门设计用于LeCroy公司的高速串行数据测量。它通过提高测量精度和减少信号失真来优化电子设备的性能测试。该产品能够直接测量高达6.25Gb/s的高速串行数据流,适用于各种复杂电路和系统的调试与测试。D11000PS特别适用于SDA 11000、SDA 9000和SDA 18000系列示波器,提供高达11GHz的带宽。除了在电子研发领域的应用,D11000PS还广泛应用于数字视频接口(DVI)等高电压应用中。

    技术参数


    | 参数 | 描述 |

    | 系统带宽 | -3dB时11GHz(典型值) |
    | 上升时间 | 系统 < 50ps(典型值) |
    | 探头上升时间 | < 40ps |
    | 衰减比 | 标称值 ÷3 |
    | 低频衰减准确度 | 2%(20-30°C) |
    | 输出零点 | 输入参考 < 15mV |
    | 系统噪声 | 5mVrms(典型值) |
    | 差分模式范围 | ±1V |
    | 共模模式范围 | Solder-In尖端 ±4V,SMA电缆输入 ±2V |
    | 直流输入电阻 | Solder-In引脚 40kΩ差分 |
    | 最小输入阻抗 | Solder-In引脚 >175Ω(至11GHz) |
    | 输入阻抗 | SMA电缆输入 50Ω |
    | 输入驻波比 | DC-6GHz < 1.5:1,6GHz-11GHz < 2.0:1 |
    | 共模抑制比 (CMRR) | DC-1GHz >40dB,1GHz-4GHz >30dB,4GHz-11GHz >20dB |

    产品特点和优势


    D11000PS凭借其先进的校准系统和高输入电阻的特点,在测量高速信号时表现出了极高的精度和稳定性。产品提供多种互连选项,如Solder-In引脚和双SMA电缆输入,可根据具体需求选择不同的互连方式。此外,独特的校准过程确保了每个探头都经过单独校准,提供了优异的波形保真度。同时,其出色的共模抑制能力使得该探头在高共模电压的应用中表现出色。

    应用案例和使用建议


    D11000PS在各种电子研发和测试场景中均有广泛应用。例如,在对高速串行数据进行眼图测试时,能够有效地捕捉和显示信号的眼图。在实际操作中,如果遇到复杂的多通道测试情况,可以通过Solder-In引脚和SMA电缆输入的组合实现多个通道的同时监测,无需额外的调整步骤。此外,建议在需要高精度测量的情况下使用,同时注意保持探头和被测电路的良好接触以获得最佳效果。

    兼容性和支持


    D11000PS专为与LeCroy的SDA 11000、SDA 9000和SDA 18000系列示波器配合使用而设计。尽管如此,它也兼容所有较低带宽的WaveMaster、SDA和DDA 5005A系列示波器及分析仪。LeCroy公司为用户提供详尽的技术支持,包括NIST可追溯校准服务和定期的软件更新。客户可以通过专业的客户服务团队获取更多技术支持和帮助。

    常见问题与解决方案


    1. 问题:如何正确设置探头?
    - 解决方案: 在使用前,务必进行自动校准,确保探头处于最佳状态。通过调整控制菜单中的探头设置,根据所使用的示波器类型选择合适的补偿系数。
    2. 问题:如何避免信号失真?
    - 解决方案: 在连接探头时,确保与电路的良好接触,并使用提供的校准工具进行校准。对于高频信号,尽量缩短探头线缆长度,以减少信号传输过程中可能产生的干扰。
    3. 问题:如何解决探头加载导致的测量误差?
    - 解决方案: 使用具有高输入电阻的探头,如D11000PS,可以在不影响电路工作的情况下获得精确的测量结果。在连接时,可以选择适当的互连方式,例如SMA电缆输入,以最小化加载效应。

    总结和推荐


    D11000PS作为一款高端差分探头系统,具备优异的测量精度和可靠性,是进行高速串行数据测量的理想选择。其独特的校准技术和优秀的共模抑制能力使其在市场上脱颖而出。推荐在需要高精度测量和复杂电路测试的场合使用。总体而言,D11000PS不仅能够满足专业用户的需求,同时也便于操作和维护,是一款值得信赖的产品。

PK102参数

参数
零件状态 在售

PK102厂商介绍

Teledyne LeCroy是一家全球领先的电子测试和测量设备制造商,专注于高速数字电子领域的创新解决方案。公司的产品线涵盖了示波器、协议分析器、信号发生器、频谱分析器等多种测试测量仪器,广泛应用于通信、半导体、****、汽车电子、消费电子等多个领域。

Teledyne LeCroy的产品分类主要包括:
1. 示波器:提供从基础到高端的示波器,满足不同层次的测试需求。
2. 协议分析器:支持多种通信协议的分析,如以太网、USB、HDMI等。
3. 信号发生器:提供模拟和数字信号发生器,用于信号模拟和测试。
4. 频谱分析器:用于射频和微波信号的测量和分析。

Teledyne LeCroy的优势在于:
1. 高性能:产品具有高采样率、高带宽和高分辨率,确保精确测量。
2. 创新技术:不断研发新技术,如高速数据采集、实时分析等。
3. 广泛的应用支持:产品支持多种通信协议和标准,满足不同行业的测试需求。
4. 客户服务:提供全面的技术支持和售后服务,帮助客户解决测试难题。

PK102数据手册

厂牌 PDF简要描述 下载
TELEDYNE LECROY 其他工具 TELEDYNE LECROY PK102 PK102数据手册

PK102封装设计

查看详情并下载
Symbol
Footprint
3D Model
