PK1-5MM-121

产品分类: 电气测量仪
厂牌: TELEDYNE LECROY

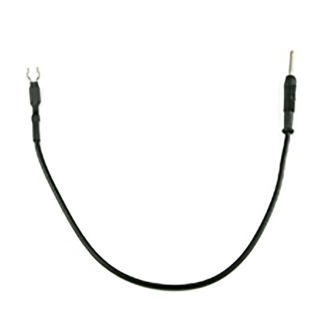

产品描述: Ground Lead for Oscilloscope
供应商型号: SG-PK1-5MM-121
供应商: 国内现货
标准整包数: 1
TELEDYNE LECROY 电气测量仪 PK1-5MM-121

PK1-5MM-121概述


    产品简介


    产品类型
    本文将重点介绍Teledyne LeCroy提供的多种高性能探针和放大器,这些产品适用于各类高级示波器。其中包括主动电压轨探针、主动电压探针、电流探针、差分探针、高压探针、光纤隔离探针和被动探针。
    主要功能
    1. 主动电压轨探针(例如RP4030):用于探测直流电源/电压轨信号,具有高带宽、低噪声、高输入阻抗等特点。
    2. 主动电压探针(例如ZS1000, ZS1500, ZS2500, ZS4000):针对不同频率范围设计,以实现信号的高保真度探测。
    3. 电流探针(例如CP030, CP030A, CP031, CP031A, CP150, CP500):用于精确测量直流、交流和脉冲电流,无须断开电路或插入分流器。
    4. 差分探针:提供宽带宽测量能力,适于复杂信号环境下的精准测量。
    5. 高压探针:可探测高达数千伏特的电压信号。
    6. 光纤隔离探针:具备光纤隔离技术,确保信号在极端电磁环境下也能准确传输。
    7. 被动探针:简单可靠的连接方式,适用于各种基础测量需求。
    应用领域
    这些探针广泛应用于电力完整性测量、电机驱动测试、电动汽车设计与测试、不间断电源设计等多个领域。它们能够为工程师提供从低频到高频、从低电流到高电流的各种测量解决方案,确保在研发和调试过程中能够进行准确、可靠的测量。

    技术参数


    | 探针型号 | 带宽 (GHz) | 最大连续电流 (Arms) | 峰值电流 (Apeak) | 输出电压 (V/A) | 电缆长度 (m) |
    |
    | RP4030 | 4 0.1x | 0.9 |
    | ZS1000 | 1 | 1.3 |
    | ZS1500 | 1.5 | 1.3 |
    | ZS2500 | 2.5 | 1.3 |
    | ZS4000 | 4 | 1.3 |
    | CP030 | 50 | 30 | 50 | 0.1 | 1.5 |
    | CP030A | 50 | 30 | 50 | 0.1, 1 | 1.5 |
    | CP031 | 100 | 30 | 50 | 0.1 | 1.5 |
    | CP031A | 100 | 30 | 50 | 0.1, 1 | 1.5 |

    产品特点和优势


    主动电压轨探针(RP4030)
    - 高带宽:4 GHz,保证高速信号的准确性。
    - 宽动态范围:±30V偏移能力和±800mV动态范围,适应各种电压测量要求。
    - 低噪声:采用低衰减设计,确保在高灵敏度设置下噪声最小化。
    - 高输入阻抗:50 kΩ DC输入阻抗,减少对被测信号的影响。
    主动电压探针(ZS系列)
    - 高输入阻抗和低电容:1 MΩ高输入阻抗和0.6-0.9 pF低电容设计,保持高频信号的高保真度。
    - 广泛适用性:根据不同型号,适用于从200 MHz到4 GHz的不同频率范围。
    电流探针(CP系列)
    - 非侵入式测量:无需断开电路即可进行准确的电流测量。
    - 高灵敏度:部分型号具备1 mA/div的高灵敏度,适合低电流测量。
    - 自动校准:通过ProBus接口实现自动去磁和自动归零,简化操作。

    应用案例和使用建议


    应用案例
    1. 电力完整性测量:使用RP4030探针与HDO8000A高分辨率示波器配合,测量直流电源信号,确保电力系统稳定。
    2. 电机驱动测试:CP030探针适用于电机驱动系统的电流测量,确保电机驱动电路的正常运行。
    3. 电动汽车设计:利用高精度电流探针(如CP030A),测量电动车辆内的电流,优化电池管理系统。
    使用建议
    1. 确保正确的接线和连接:在使用探针前,务必检查所有连接,确保信号质量不受干扰。
    2. 校准和设置:每次测量前进行适当的校准,调整增益和偏置设置,以获得最准确的结果。
    3. 合理选择探针型号:根据被测信号的频率范围和幅度选择合适的探针型号,以获得最佳的测量效果。

    兼容性和支持


    兼容性
    所有Teledyne LeCroy的电流探针(如CP03x, CP150, CP500及其长电缆版本)都与任何配备ProBus接口并运行固件版本4.3.1.1及以上的示波器兼容。CP03xA探针还兼容大部分X-Stream™固件版本7.8.x.x及之后的示波器。
    支持
    厂商提供广泛的配件和服务支持,包括多种附件和探针连接器,确保用户能够灵活应对不同的测试需求。此外,完善的文档和软件工具也方便用户进行调试和分析。

    常见问题与解决方案


    1. 测量结果不准确
    - 解决方法:重新校准探针,检查接线是否正确,确认仪器设置符合要求。
    2. 探针损坏或接触不良
    - 解决方法:更换损坏的部件,重新安装探针,并确保接触良好。
    3. 探针输出不稳定
    - 解决方法:确保测量环境温度在规定范围内,避免电磁干扰,调整增益设置。

    总结和推荐


    综上所述,Teledyne LeCroy提供的多种探针产品不仅具有出色的电气特性和工作环境适应性,而且在实际应用中表现出色。这些探针在测量准确度、稳定性和灵活性方面均表现出色,特别适合需要进行精密测量和复杂信号分析的应用场合。
    推荐指数:⭐️⭐️⭐️⭐️⭐️
    这些探针凭借其高精度、宽动态范围、低噪声和强兼容性,能够在多种复杂的测试环境中发挥重要作用。如果您正在寻找一种可靠且高效的方式来完成高精度测量,Teledyne LeCroy的探针无疑是一个理想的选择。

PK1-5MM-121参数

参数
零件状态 在售
包装方式 散装

PK1-5MM-121厂商介绍

Teledyne LeCroy是一家全球领先的电子测试和测量设备制造商,专注于高速数字电子领域的创新解决方案。公司的产品线涵盖了示波器、协议分析器、信号发生器、频谱分析器等多种测试测量仪器,广泛应用于通信、半导体、****、汽车电子、消费电子等多个领域。

Teledyne LeCroy的产品分类主要包括:
1. 示波器:提供从基础到高端的示波器,满足不同层次的测试需求。
2. 协议分析器:支持多种通信协议的分析,如以太网、USB、HDMI等。
3. 信号发生器:提供模拟和数字信号发生器,用于信号模拟和测试。
4. 频谱分析器:用于射频和微波信号的测量和分析。

Teledyne LeCroy的优势在于:
1. 高性能:产品具有高采样率、高带宽和高分辨率,确保精确测量。
2. 创新技术:不断研发新技术,如高速数据采集、实时分析等。
3. 广泛的应用支持:产品支持多种通信协议和标准,满足不同行业的测试需求。
4. 客户服务:提供全面的技术支持和售后服务,帮助客户解决测试难题。

PK1-5MM-121数据手册

厂牌 PDF简要描述 下载
TELEDYNE LECROY 电气测量仪 TELEDYNE LECROY PK1-5MM-121 PK1-5MM-121数据手册

PK1-5MM-121封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 256.83
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 256.83
