T3PS23203

产品分类: 电气测量仪
厂牌: TELEDYNE LECROY
产品描述:
供应商型号: SG-T3PS23203
供应商: 国内现货
标准整包数: 1

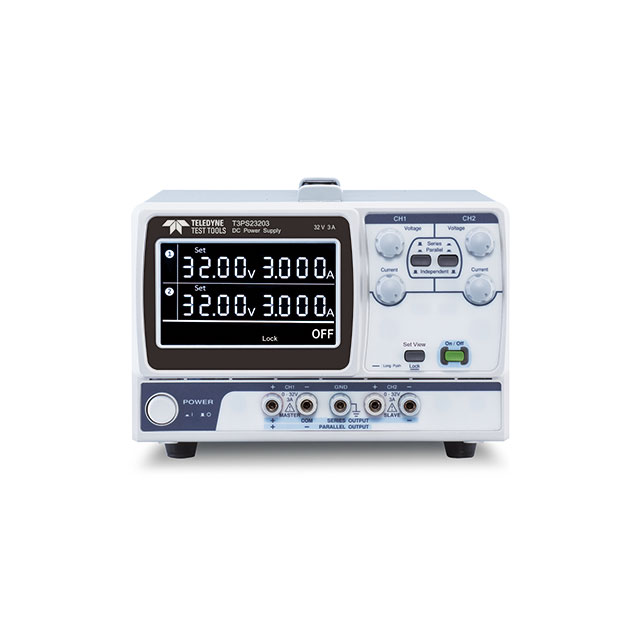

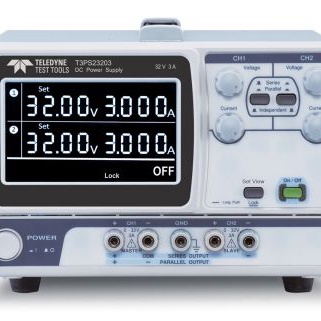

TELEDYNE LECROY 电气测量仪 T3PS23203

T3PS23203概述

    电源供应器技术手册

    产品简介


    电源供应器是现代电子系统中不可或缺的关键部件,负责将交流电转换为直流电以供各类电子设备使用。本手册介绍的是T3PS1XXXX和T3PS2XXXX系列单输出及双输出电源供应器,这些设备提供广泛的电压和电流水平,最高可达360瓦特。它们不仅适用于实验室测试,还能满足工业自动化、通信、计算机和其他高科技行业的需求。

    技术参数


    本节总结了电源供应器的技术规格、性能参数、电气特性和支持的工作环境。
    | 参数 | 单输出模型 | 双输出模型 |
    |
    | 通道数 | 1 | 2 |
    | 电压范围 (V) | 0-12 / 0-24 / 0-32 / 0-60 | 0-32 / 0-32 |
    | 电流范围 (A) | 0-30 / 0-15 / 0-6 / 0-6 | 0-3 / 0-3 |
    | 最大功率 (W) | 360 / 360 / 192 / 360 | 192 / 192 |
    | 常规电压线性调节 | <5 mV | <5 mV |
    | 常规负载调节 | <5 mV | <5 mV |
    | 电压纹波与噪声 (rms, 20 Hz - 20 MHz) | <5 mV | <5 mV |
    | 回复时间 (50%负载变化, 最小负载0.5A) | <500 μs | <100 μs |
    | 常规电流线性调节 | <3 mA | <3 mA |
    | 远程感应终端 | 是 | 否 |

    产品特点和优势


    1. 广泛的选择范围:提供多种型号以覆盖不同应用需求。
    2. 高级功能:双输出型号支持独立、并联和串联操作模式,提供更大的灵活性。
    3. 远程感应终端:确保准确地将设定的电压传递到被测设备(DUT),补偿电缆引起的电压损失。
    4. 高效率和可靠性:通过高效的设计架构实现高效率和高功率密度。

    应用案例和使用建议


    1. 工业自动化:用于控制电机和传感器供电,保证稳定可靠的运行。
    2. 通信设备:适用于各种通信模块和接口设备的电源供给。
    3. 计算机:提供稳定电源,保障计算机系统的正常运行。
    使用建议:
    - 定期检查连接电缆,确保无损坏或老化现象,避免电源损耗。
    - 根据具体应用选择合适的型号,如需高功率输出则选择T3PS1XXXX系列;如需双输出且需要灵活配置则选择T3PS2XXXX系列。
    - 考虑到电源供应器在使用过程中可能产生的热量,安装时注意散热,避免长时间满载工作。

    兼容性和支持


    - 电源供应器可以与其他电子设备良好兼容,只需根据具体需求选择正确的型号。
    - 厂商提供三年质保服务,包含退换货支持。有关技术支持和售后服务可访问官方网站获取更多信息。

    常见问题与解决方案


    1. 电压不稳定
    - 解决方案:检查连接电缆是否有破损或老化,更换新的电缆。
    2. 电流波动
    - 解决方案:确认负载是否超出额定范围,适当减少负载量。
    3. 温度过高
    - 解决方案:保证良好的通风条件,必要时使用风扇辅助散热。

    总结和推荐


    总体而言,T3PS1XXXX和T3PS2XXXX系列电源供应器凭借其出色的性能、灵活性和广泛的适用性,在众多行业中展现出卓越的应用价值。对于需要稳定电源输出的项目,强烈推荐选用此系列产品。

T3PS23203参数

参数
零件状态 在售
包装方式 盒装

T3PS23203厂商介绍

Teledyne LeCroy是一家全球领先的电子测试和测量设备制造商,专注于高速数字电子领域的创新解决方案。公司的产品线涵盖了示波器、协议分析器、信号发生器、频谱分析器等多种测试测量仪器,广泛应用于通信、半导体、****、汽车电子、消费电子等多个领域。

Teledyne LeCroy的产品分类主要包括:
1. 示波器:提供从基础到高端的示波器,满足不同层次的测试需求。
2. 协议分析器:支持多种通信协议的分析,如以太网、USB、HDMI等。
3. 信号发生器:提供模拟和数字信号发生器,用于信号模拟和测试。
4. 频谱分析器:用于射频和微波信号的测量和分析。

Teledyne LeCroy的优势在于:
1. 高性能:产品具有高采样率、高带宽和高分辨率,确保精确测量。
2. 创新技术:不断研发新技术,如高速数据采集、实时分析等。
3. 广泛的应用支持:产品支持多种通信协议和标准,满足不同行业的测试需求。
4. 客户服务:提供全面的技术支持和售后服务,帮助客户解决测试难题。

T3PS23203数据手册

厂牌 PDF简要描述 下载
TELEDYNE LECROY 电气测量仪 TELEDYNE LECROY T3PS23203 T3PS23203数据手册

T3PS23203封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4506.82
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4506.82
