6803.17.B

产品分类:
厂牌: HUBER+SUHNER
产品描述: Huber+Suhner 射频衰减器, N 插头至 N 插座, 0.8 dB, 3 dB衰减, 18GHz工作频率, N连接器, 50Ω阻抗
供应商型号: 494806
供应商: 海外现货
标准整包数: 1

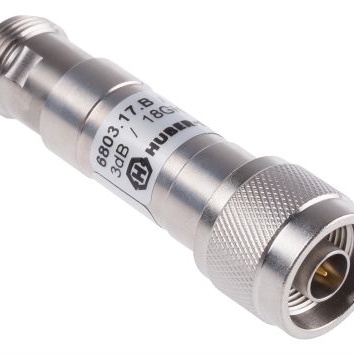

HUBER+SUHNER  6803.17.B

6803.17.B概述

    精密低功率衰减器技术手册

    1. 产品简介


    精密低功率衰减器(型号:6803.17.B)是一款高性能的电子元器件,广泛应用于通信系统、雷达系统、测量仪器和测试设备等领域。它的主要功能是将射频信号的功率降低至预定值,以便进行准确的信号处理和测量。

    2. 技术参数


    以下是从技术手册中提取的主要技术参数和规格:
    | 参数类别 | 规格 |

    | 阻抗 | 50Ω |
    | 衰减值 | 3dB |
    | 频率范围 | 直流到18GHz |
    | 频率子范围 | 直流到4GHz 4GHz到6GHz 6GHz到8GHz 8GHz到12.4GHz 12.4GHz到18GHz |
    | 衰减偏差 | ±0.3dB(直流到4GHz) ±0.3dB(4GHz到6GHz) ±0.3dB(6GHz到8GHz) ±0.5dB(8GHz到12.4GHz) ±0.8dB(12.4GHz到18GHz) |
    | 最大电压驻波比 | 1.1(直流到4GHz) 1.1(4GHz到6GHz) 1.15(6GHz到8GHz) 1.15(8GHz到12.4GHz) 1.25(12.4GHz到18GHz) |
    | 平均功率等级 | 2W(在30°C及以下温度线性降额至0W在130°C) |
    | 峰值功率等级 | 500W(5μs脉冲,0.05%占空比) |
    | 重量 | 0.086kg |
    | 工作温度 | -55°C到130°C |
    | 环境标准 | 2011/65/EU(RoHS) |
    | 认证标准 | IEC 60169-16, MIL-STD-348A/304, CECC 22210 |
    | 接口类型 | N型精密插头(侧1)和N型精密插座(侧2) |

    3. 产品特点和优势


    - 高精度衰减:提供精确的3dB衰减,确保信号处理的一致性和准确性。
    - 宽频率范围:覆盖从直流到18GHz的宽频率范围,适用于多种高频应用。
    - 低电压驻波比:最大电压驻波比低至1.1,保证信号传输的稳定性。
    - 高温适应性:能够在-55°C到130°C的极端温度环境下正常工作。
    - 环保合规:符合RoHS标准,环保友好。

    4. 应用案例和使用建议


    - 通信系统:适用于蜂窝网络、卫星通信系统,确保信号传输的稳定性。
    - 雷达系统:提供稳定的信号衰减,提高雷达系统的测量精度。
    - 测试设备:用于实验室测试,确保测试结果的准确性和可靠性。
    使用建议:
    - 在高温环境下使用时,注意功率等级的降额问题。
    - 确保安装时连接器接口正确匹配,避免接触不良导致的信号损耗。

    5. 兼容性和支持


    - 兼容性:与N型连接器和相关标准(如IEC 60169-16、MIL-STD-348A/304、CECC 22210)兼容。
    - 支持:HUBER+SUHNER公司提供ISO 9001、ISO 14001、ISO/TS 16949和IRIS认证的支持服务。

    6. 常见问题与解决方案


    - 问题:在高温环境下,衰减器的功率等级如何变化?
    解决方案:在30°C及以下温度为2W,线性降额至130°C时为0W。
    - 问题:峰值功率等级是多少?
    解决方案:峰值功率等级为500W(5μs脉冲,0.05%占空比)。
    - 问题:是否符合RoHS标准?
    解决方案:符合2011/65/EU(RoHS)标准。

    7. 总结和推荐


    总体来看,这款精密低功率衰减器具有高精度、宽频率范围、低电压驻波比、高温适应性和环保合规等特点,非常适合应用于各种高频通信系统和测试设备。其卓越的性能使其在市场上具有很强的竞争优势。强烈推荐在需要高精度信号衰减的应用中使用。
    通过上述分析,我们得出结论:这款精密低功率衰减器不仅具备出色的性能,而且在多个应用领域中表现优异,是一个值得信赖的选择。

6803.17.B厂商介绍

Huber+Suhner是一家全球领先的通信解决方案供应商,专注于为电信、数据通信、交通和工业市场提供高性能的电缆、连接器、天线和系统解决方案。公司的产品广泛应用于移动通信、宽带接入、**通信、铁路和汽车等多个领域。

主营产品分类包括:
1. 电缆:提供多种类型的电缆,如低损耗电缆、射频电缆和光缆,满足不同通信系统的需求。
2. 连接器:生产各种高性能连接器,包括射频连接器、光纤连接器和电源连接器,以确保信号的稳定传输。
3. 天线:设计和制造多种类型的天线,如基站天线、室内分布天线和**天线,以适应不同的通信环境。
4. 系统解决方案:提供定制化的系统解决方案,包括无线通信系统、光纤网络系统和电缆管理系统,以满足客户的特定需求。

Huber+Suhner的优势在于:
1. 技术创新:公司不断投入研发,拥有多项专利技术,以保持在通信领域的技术领先地位。
2. 质量保证:严格的质量控制流程和ISO认证,确保产品的可靠性和耐用性。
3. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 全球网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和本地化支持。

6803.17.B数据手册
