84132746

产品分类: 同轴连接器(RF)
厂牌: HUBER+SUHNER

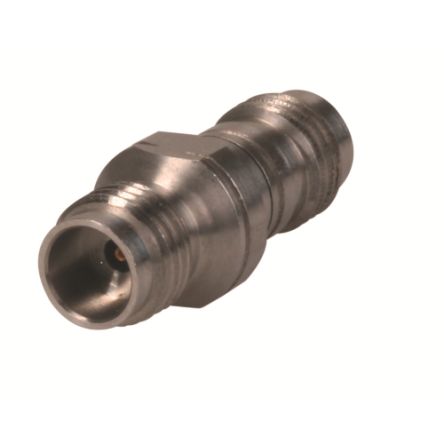

产品描述: Huber+Suhner 转接头 到 PC1.85 插孔, 插孔
供应商型号: Q-84132746
供应商: 期货订购
标准整包数: 1
HUBER+SUHNER 同轴连接器(RF) 84132746

84132746概述

    电子元器件产品技术手册:Huber+Suhner PC 1.85 Jack/Jack Adaptor

    产品简介


    Huber+Suhner公司生产的PC 1.85 Jack/Jack Adaptor是一种高精度适配器,专为测试和测量应用而设计。该产品采用了一系列标准化接口,符合IEC 60169-32标准。它具备低阻抗(50Ω)、高频率范围(DC到65GHz)和优良的机械耐用性,使其成为高频通信和雷达系统中的理想选择。

    技术参数


    - 电气数据
    - 阻抗:50Ω
    - 接口最大频率:65GHz
    - 频率范围:
    - DC至30GHz:回波损耗≥28dB
    - 30至50GHz:回波损耗≥25dB
    - 50至65GHz:回波损耗≥23dB
    - 机械数据
    - 插拔次数:500次
    - 重量:0.011kg
    - 环境数据
    - 工作温度范围:-55°C至155°C
    - 符合2011/65/EC(RoHS)合规性
    - 材料数据
    - 接头材料:PC 1.85 jack(母)
    - 中心触点:铜铍合金,表面镀金
    - 外壳接触:不锈钢,钝化处理(电镀)
    - 身体部分:不锈钢,钝化处理(电镀)
    - 绝缘体:液晶聚合物(LCP)

    产品特点和优势


    1. 高精度适配器:满足测试和测量应用的需求,确保精确度。
    2. 宽频带范围:支持从DC到65GHz的宽频率范围,适用于多种高频设备。
    3. 耐久性:可承受高达500次插拔,适用于频繁使用的场合。
    4. 环境适应性强:工作温度范围宽,适合恶劣环境下的应用。
    5. 材料优良:中心触点采用铜铍合金并镀金,外壳接触和身体部分采用不锈钢钝化处理,提高耐腐蚀性。

    应用案例和使用建议


    1. 应用案例:
    - 雷达系统:PC 1.85 Jack/Jack Adaptor常用于雷达系统的信号传输,保证稳定的高频信号连接。
    - 通信设备:可用于各种通信设备的测试和校准,如基站和天线系统。

    2. 使用建议:
    - 在安装过程中,确保连接稳定无误,避免过度弯曲或扭曲。
    - 定期检查连接器,确保没有磨损或腐蚀,以维持其最佳性能。
    - 确保连接器处于适当的温度范围内使用,以防止性能下降。

    兼容性和支持


    - 兼容性:PC 1.85 Jack/Jack Adaptor与相同标准的接口完全兼容,适用于多种高频测试设备。
    - 厂商支持:Huber+Suhner提供ISO 9001, ISO 14001, AS/EN9100, ISO/TS 16949和IRIS认证的质量保障和支持服务。

    常见问题与解决方案


    1. 问题:连接器插拔后信号不稳定。
    - 解决方案:检查连接器是否正确安装,确保没有损坏或松动的部件。
    2. 问题:在极端温度下工作时信号衰减严重。
    - 解决方案:确认工作环境温度是否超出规定范围,适当调整使用环境或选择其他型号适应更极端条件。
    3. 问题:信号传输时出现杂散信号。
    - 解决方案:仔细检查所有连接和接头是否有损伤,更换有问题的部分。

    总结和推荐


    PC 1.85 Jack/Jack Adaptor以其卓越的电气性能、耐用性和宽泛的工作温度范围,成为测试和测量应用的理想选择。其广泛的兼容性和供应商提供的优质支持服务进一步增强了其市场竞争力。如果你需要一款高精度且高性能的高频连接器,这款产品无疑是一个值得信赖的选择。强烈推荐给对高频设备连接要求严格的用户和工程师。

84132746参数

参数
紧固类型 -
端口数 -
触头端接 -
类型 -
阻抗 -
外壳颜色 -
最大频率 -

84132746厂商介绍

Huber+Suhner是一家全球领先的通信解决方案供应商,专注于为电信、数据通信、交通和工业市场提供高性能的电缆、连接器、天线和系统解决方案。公司的产品广泛应用于移动通信、宽带接入、**通信、铁路和汽车等多个领域。

主营产品分类包括:
1. 电缆:提供多种类型的电缆,如低损耗电缆、射频电缆和光缆,满足不同通信系统的需求。
2. 连接器:生产各种高性能连接器,包括射频连接器、光纤连接器和电源连接器,以确保信号的稳定传输。
3. 天线:设计和制造多种类型的天线,如基站天线、室内分布天线和**天线,以适应不同的通信环境。
4. 系统解决方案:提供定制化的系统解决方案,包括无线通信系统、光纤网络系统和电缆管理系统,以满足客户的特定需求。

Huber+Suhner的优势在于:
1. 技术创新:公司不断投入研发,拥有多项专利技术,以保持在通信领域的技术领先地位。
2. 质量保证:严格的质量控制流程和ISO认证,确保产品的可靠性和耐用性。
3. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 全球网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和本地化支持。

84132746数据手册

厂牌 PDF简要描述 下载
HUBER+SUHNER 同轴连接器(RF) HUBER+SUHNER 84132746 84132746数据手册

84132746封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5252.6142
库存: 10000
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 5252.61
