31_BNC-50-0-1/133_NE

产品分类: 同轴连接器(RF)
厂牌: HUBER+SUHNER
产品描述: Huber+Suhner 射频适配器, BNC 到 BNC, 插座, 阻抗50Ω, 直向
供应商型号: 7164748
供应商: 海外现货
标准整包数: 1

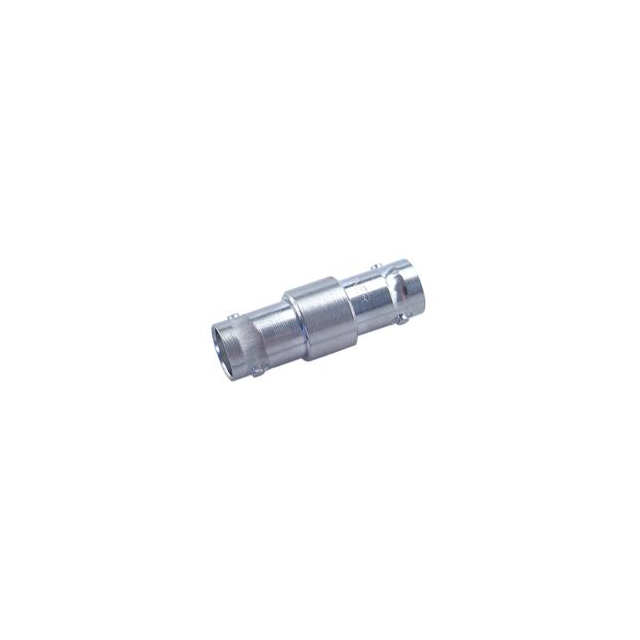

HUBER+SUHNER 同轴连接器(RF) 31_BNC-50-0-1/133_NE

31_BNC-50-0-1/133_NE概述

    电子元器件产品技术手册解析

    产品简介


    本技术手册介绍的是一个适用于高频应用的BNC适配器(型号:31BNC-50-0-1/133NE)。该适配器是一种带有两个BNC接头(均为母头)的接口组件,广泛应用于各种高频信号传输系统中,如电信、测试测量设备和射频通信等领域。

    技术参数


    该BNC适配器的技术规格如下:
    | 参数类别 | 具体数值 |

    | 阻抗 | 50 Ω |
    | 接口频率范围 | 最大4 GHz |
    | 电压驻波比(VSWR)| DC至4 GHz, ≤ 1.06 + 0.04f (GHz) |
    | 连接次数 | 500次 |
    | 重量 | 0.0123 kg |
    | 操作温度范围 | -65°C 至 165°C |
    | 符合标准 | IEC 60169-8、MIL-STD-348A/301、CECC 22120 |

    产品特点和优势


    1. 高频率性能:该适配器能够支持高达4 GHz的频率,适用于需要高频信号传输的应用。
    2. 耐用性:经过500次插拔测试,确保长期稳定运行。
    3. 宽温域适应性:可在极端温度条件下工作,适应性强。
    4. 环保材料:符合欧盟RoHS指令,材料环保安全。

    应用案例和使用建议


    此BNC适配器可以用于连接示波器、频谱分析仪、通信设备等各种仪器仪表。在实际使用过程中,建议注意以下几点:
    - 在高频环境下使用时,应尽量减少不必要的弯曲和扭曲,以避免信号衰减。
    - 为了确保连接稳定性,应定期检查和清洁接头。
    - 尽量选择合适的电缆长度,以减少信号反射和干扰。

    兼容性和支持


    该BNC适配器与其他BNC接头的产品具有良好的兼容性,可方便地集成到现有的系统中。供应商Huber+Suhner提供了全面的技术支持和服务,包括产品质量保证和售后维修。

    常见问题与解决方案


    - 问题:信号传输质量差,VSWR值高。
    解决方法:检查接头是否清洁,确认连接是否紧固,尝试重新安装。
    - 问题:插拔寿命短。
    解决方法:确认操作是否规范,避免过度弯曲和扭曲接头。

    总结和推荐


    综上所述,该BNC适配器在高频信号传输应用中表现优异,具备广泛的温度适应能力和长久耐用性。建议在需要高可靠性和稳定性的高频信号传输系统中使用。鉴于其出色的性能和广泛的应用范围,该产品值得推荐。
    结语
    Huber+Suhner公司的31BNC-50-0-1/133NE BNC适配器以其卓越的性能和可靠性成为高频信号传输系统的理想选择。无论是工业测试设备还是通信基础设施,这一产品都能提供稳定而高效的信号传输解决方案。

31_BNC-50-0-1/133_NE参数

参数
类型 Bayonet Lock
阻抗 50Ω
外壳颜色 -
最大频率 4GHz
紧固类型 -
端口数 -
触头端接 -
长*宽*高 33.8mm(长度)
安装方式 导线安装,支架安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

31_BNC-50-0-1/133_NE厂商介绍

Huber+Suhner是一家全球领先的通信解决方案供应商,专注于为电信、数据通信、交通和工业市场提供高性能的电缆、连接器、天线和系统解决方案。公司的产品广泛应用于移动通信、宽带接入、**通信、铁路和汽车等多个领域。

主营产品分类包括:
1. 电缆:提供多种类型的电缆,如低损耗电缆、射频电缆和光缆,满足不同通信系统的需求。
2. 连接器:生产各种高性能连接器,包括射频连接器、光纤连接器和电源连接器,以确保信号的稳定传输。
3. 天线:设计和制造多种类型的天线,如基站天线、室内分布天线和**天线,以适应不同的通信环境。
4. 系统解决方案:提供定制化的系统解决方案,包括无线通信系统、光纤网络系统和电缆管理系统,以满足客户的特定需求。

Huber+Suhner的优势在于:
1. 技术创新:公司不断投入研发,拥有多项专利技术,以保持在通信领域的技术领先地位。
2. 质量保证:严格的质量控制流程和ISO认证,确保产品的可靠性和耐用性。
3. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 全球网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和本地化支持。

31_BNC-50-0-1/133_NE数据手册

厂牌 PDF简要描述 下载
HUBER+SUHNER 同轴连接器(RF) HUBER+SUHNER 31_BNC-50-0-1/133_NE 31_BNC-50-0-1/133_NE数据手册

31_BNC-50-0-1/133_NE封装设计

查看详情并下载
Symbol
Footprint
3D Model
