RG_178_B/U

产品分类: 同轴线缆
厂牌: HUBER+SUHNER
产品描述:
供应商型号: RG_178_B/U
供应商: Master
标准整包数: 5

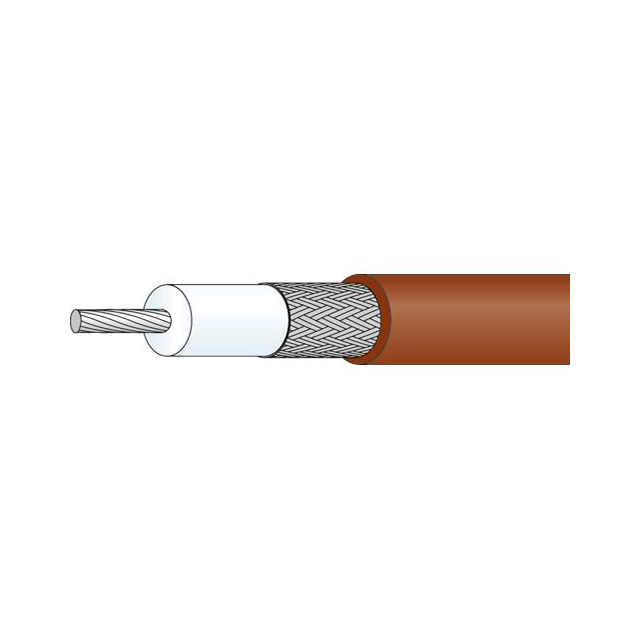

HUBER+SUHNER 同轴线缆 RG_178_B/U

RG_178_B/U概述

    电子元器件产品技术手册:RG178 RF电缆

    产品简介


    RG178是一种射频同轴电缆,主要用于高频信号传输。它的主要功能是在通信系统中提供低损耗和稳定的信号传输。RG178电缆具有高阻抗(50Ω)和宽频率范围(最高可达3GHz),适用于各种通信设备和无线系统。它广泛应用于航空航天、雷达系统、卫星通信以及需要高性能信号传输的领域。

    技术参数


    - 中心导体:钢,铜+银镀层,多股线,直径0.31mm
    - 介电材料:聚四氟乙烯(PTFE),直径0.83mm
    - 外导体:铜,银镀层,编织网,覆盖率95%,直径1.33mm
    - 护套:氟化乙丙烯(FEP),直径1.8mm ± 0.1,颜色为RAL 8015 - 浅棕色
    - 标称阻抗:50Ω ± 2
    - 操作频率:3GHz
    - 电容:97pF/m
    - 信号传播速度:69%
    - 信号延迟:4.84ns/m
    - 屏蔽效果:≥40dB(最高至1GHz)
    - 操作电压:≤0.5kVrms(海拔高度0米)
    - 测试电压:1kVrms(50Hz/1分钟)
    - 重量:0.84kg/100m
    - 最小静态弯曲半径:10mm
    - 最小动态弯曲半径:18mm
    - 温度范围:-65°C至+200°C
    - 安装温度范围:-20°C至+60°C
    - 符合标准:IEC 60332-3,2011/65/EU (RoHS),1907/2006/EC (REACH)

    产品特点和优势


    RG178电缆的主要特点是其高稳定性、低损耗以及广泛的温度适应性。该电缆能够在极端环境下保持稳定的工作性能,是航空航天和军事通信领域的理想选择。此外,RG178电缆还具有出色的屏蔽效果,能够有效减少外部干扰,确保信号传输的可靠性。

    应用案例和使用建议


    RG178电缆常用于航空电子设备、雷达系统和卫星通信等领域。例如,在卫星通信中,该电缆可以用于天线连接,确保信号传输的质量。在使用RG178电缆时,应注意避免过度弯曲,以延长电缆的使用寿命。在极端环境中使用时,需注意温度变化对电缆性能的影响,并确保电缆正确接地,以提高屏蔽效果。

    兼容性和支持


    RG178电缆支持与多种连接器的兼容性,例如U1电缆组中的1mm/50Ω连接器。Huber+Suhner公司提供了详尽的技术支持和售后服务,用户可以通过官方渠道获得帮助和咨询。建议用户在购买前查阅Huber+Suhner的通用目录或联系当地合作伙伴获取更多信息。

    常见问题与解决方案


    1. 信号衰减过高
    - 解决方案:检查电缆是否有破损或弯曲半径过小,导致信号衰减。重新布线并确保电缆不受损。
    2. 屏蔽效果不佳
    - 解决方案:确认电缆接地良好,使用高质量的连接器,并确保连接紧密无松动。
    3. 工作温度超出范围
    - 解决方案:在低温或高温环境下使用时,选择合适的电缆型号或采取额外的防护措施。

    总结和推荐


    综上所述,RG178是一款高性能的射频同轴电缆,具有出色的阻抗匹配、宽频带传输能力和良好的机械和环境适应性。特别适合于航空航天、雷达系统等需要高性能信号传输的应用场景。推荐在相关应用中选用此款电缆,以确保系统的稳定性和可靠性。

RG_178_B/U厂商介绍

Huber+Suhner是一家全球领先的通信解决方案供应商,专注于为电信、数据通信、交通和工业市场提供高性能的电缆、连接器、天线和系统解决方案。公司的产品广泛应用于移动通信、宽带接入、**通信、铁路和汽车等多个领域。

主营产品分类包括:
1. 电缆:提供多种类型的电缆,如低损耗电缆、射频电缆和光缆,满足不同通信系统的需求。
2. 连接器:生产各种高性能连接器,包括射频连接器、光纤连接器和电源连接器,以确保信号的稳定传输。
3. 天线:设计和制造多种类型的天线,如基站天线、室内分布天线和**天线,以适应不同的通信环境。
4. 系统解决方案:提供定制化的系统解决方案,包括无线通信系统、光纤网络系统和电缆管理系统,以满足客户的特定需求。

Huber+Suhner的优势在于:
1. 技术创新:公司不断投入研发,拥有多项专利技术,以保持在通信领域的技术领先地位。
2. 质量保证:严格的质量控制流程和ISO认证,确保产品的可靠性和耐用性。
3. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 全球网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和本地化支持。

RG_178_B/U数据手册

厂牌 PDF简要描述 下载
HUBER+SUHNER 同轴线缆 HUBER+SUHNER RG_178_B/U RG_178_B/U数据手册

RG_178_B/U封装设计

查看详情并下载
Symbol
Footprint
3D Model
