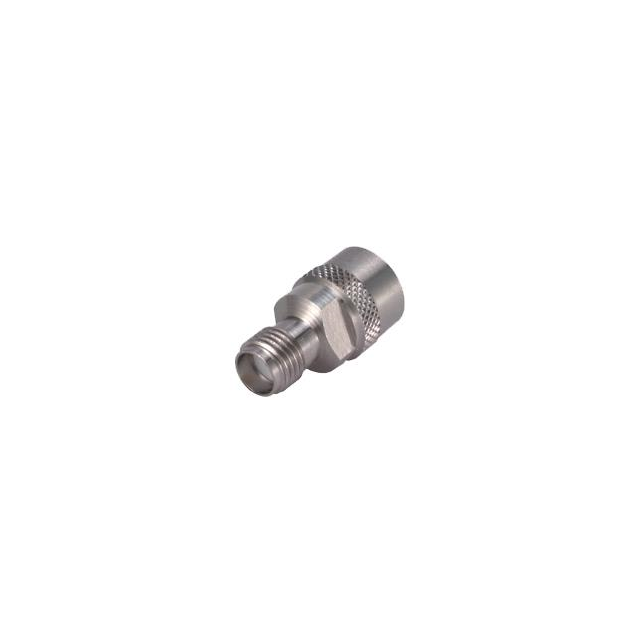

33_SMA-Q50-0-4/1-9_NE

厂牌: HUBER+SUHNER
产品描述: Huber+Suhner 射频适配器, SMA 到 SMA, 插头, 阻抗50Ω, 直向
供应商型号: 494777
供应商: 欧时
标准整包数: 1
HUBER+SUHNER 同轴连接器(RF) - 适配器 33_SMA-Q50-0-4/1-9_NE

33_SMA-Q50-0-4/1-9_NE概述


    产品简介


    本产品是一款适用于测试和测量应用的适配器插头/插座,具体为SMA Quick-mate 插座(公)/ SMA 插座(母)。SMA Quick-mate 插座设计用于快速连接,无需紧固即可实现即插即用的功能。由于其卓越的接口标准和广泛的频率范围,它在测试和测量行业得到了广泛应用。

    技术参数


    电气参数:
    - 阻抗:50Ω
    - 接口频率上限:18 GHz
    - 频率范围:直流到5.5 GHz,5.5 GHz到18 GHz
    - 回波损耗:≥29.4 dB (直流到5.5 GHz),≥18.2 dB (5.5 GHz到18 GHz)
    机械参数:
    - 插拔次数:500次
    - 重量:0.0044 kg
    环境参数:
    - 工作温度范围:-65°C 到 165°C
    - 罗马II (RoHS) 标准:2011/65/EU (包括2015/863和2017/2102) 符合
    材料参数:
    - 插头和插座的中心接触:铍铜合金,表面镀银(SUCOPRO镀层)
    - 插头和插座的外壳:不锈钢
    - 绝缘体:聚四氟乙烯(PFA/PTFE)

    产品特点和优势


    这款SMA Quick-mate 插头/插座以其卓越的阻抗匹配和超宽的工作频率范围著称,尤其适合在高频环境中工作的设备。其独特的快速耦合机制显著提高了插拔速度和便捷性,同时保证了良好的电气性能和机械强度。该产品的耐用性可达1000次插拔,确保长期可靠的工作。此外,其符合欧盟RoHS标准,绿色环保,适用于对环保要求较高的应用场景。

    应用案例和使用建议


    这种适配器插头/插座广泛应用于测试和测量设备,如频谱分析仪、信号发生器和其他高端测试仪器。在实际应用中,它通常用于连接不同类型的电缆或设备,以确保信号传输的稳定性和一致性。用户在使用时应注意保持接头的清洁,避免物理损伤和腐蚀。在高温和低温环境下,也要注意适当调整使用条件,确保最佳性能。

    兼容性和支持


    该产品支持多种接口标准,包括SMA Quick-mate和SMA标准,兼容IEC 60169-15、MIL-STD-348A/310、CECC 22110等。Huber+Suhner公司为该产品提供了详细的技术文档和用户指南,并且提供相关的技术支持和售后服务,确保用户能够轻松使用并获得最佳体验。

    常见问题与解决方案


    Q1: 如何清洁SMA接口?
    A: 使用无尘布轻轻擦拭,或使用专用清洁剂和软毛刷轻柔清洗。
    Q2: 为什么我的适配器插头/插座会过热?
    A: 检查是否存在频繁插拔或者过度使用的情况。如果仍然存在过热现象,可能是内部接触不良或质量问题,应及时联系售后。
    Q3: 如何确定适配器插头/插座是否已损坏?
    A: 检查外观是否有明显破损或变形。也可以通过简单的电压测试来检测其电气性能。

    总结和推荐


    综上所述,Huber+Suhner的这款SMA Quick-mate插头/插座凭借其高阻抗、超宽频率范围和快速耦合机制,成为测试和测量领域的理想选择。其优良的设计、可靠的性能和全面的支持体系使其在市场上具备很强的竞争优势。我们强烈推荐此款产品给所有需要高性能测试和测量设备的用户。

33_SMA-Q50-0-4/1-9_NE参数

参数
最大频率 18GHz
紧固类型 -
中心触头镀层
类型 Threaded
阻抗 50Ω
防护等级 -
适配器类型 Plug至Jack,插头至插座
长*宽*高 17.5mm(长度)
安装方式 导线安装,支架安装,自由悬挂,贴片安装,通孔安装
零件状态 在售
包装方式 散装

33_SMA-Q50-0-4/1-9_NE厂商介绍

Huber+Suhner是一家全球领先的通信解决方案供应商,专注于为电信、数据通信、交通和工业市场提供高性能的电缆、连接器、天线和系统解决方案。公司的产品广泛应用于移动通信、宽带接入、**通信、铁路和汽车等多个领域。

主营产品分类包括:
1. 电缆:提供多种类型的电缆,如低损耗电缆、射频电缆和光缆,满足不同通信系统的需求。
2. 连接器:生产各种高性能连接器,包括射频连接器、光纤连接器和电源连接器,以确保信号的稳定传输。
3. 天线:设计和制造多种类型的天线,如基站天线、室内分布天线和**天线,以适应不同的通信环境。
4. 系统解决方案:提供定制化的系统解决方案,包括无线通信系统、光纤网络系统和电缆管理系统,以满足客户的特定需求。

Huber+Suhner的优势在于:
1. 技术创新:公司不断投入研发,拥有多项专利技术,以保持在通信领域的技术领先地位。
2. 质量保证:严格的质量控制流程和ISO认证,确保产品的可靠性和耐用性。
3. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 全球网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和本地化支持。

33_SMA-Q50-0-4/1-9_NE数据手册

厂牌 PDF简要描述 下载
HUBER+SUHNER 同轴连接器(RF) - 适配器 HUBER+SUHNER 33_SMA-Q50-0-4/1-9_NE 33_SMA-Q50-0-4/1-9_NE数据手册

33_SMA-Q50-0-4/1-9_NE封装设计

查看详情并下载
Symbol
Footprint
3D Model
