21_TNC-50-3-32/133_NE

厂牌: HUBER+SUHNER
产品描述: Female Socket,Jack,Threaded 导线安装,自由悬挂,通孔安装
供应商型号: DV-30215125
供应商: 海外现货
标准整包数: 1
HUBER+SUHNER 同轴连接器(RF) - 配件 21_TNC-50-3-32/133_NE

21_TNC-50-3-32/133_NE概述


    产品简介


    基本信息

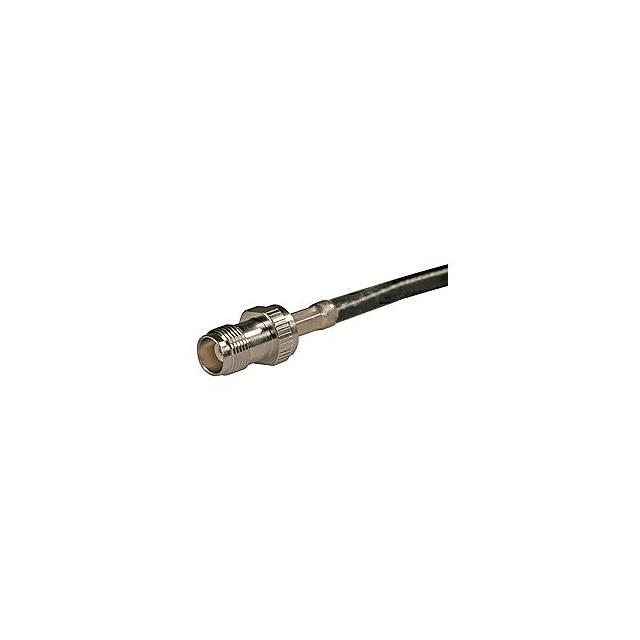

    - 产品类型: 直式电缆接头(Straight Cable Jack)
    - 主要功能: 实现同轴电缆连接和信号传输,适用于高频通信系统。
    - 应用领域: 广泛应用于通信设备、雷达系统、卫星通信系统、测试仪器等领域。

    技术参数


    - 电气特性
    - 阻抗:50 Ω
    - 接口频率范围:最大可达11 GHz
    - 频率范围:直流到2.5 GHz
    - 回波损耗:32 dB
    - 机械特性
    - 中心触点:压接
    - 外壳触点:压接
    - 重量:0.0139 kg
    - 环境特性
    - 工作温度范围:-65°C 至 165°C
    - 符合欧盟RoHS标准
    - 材料特性
    - 中心触点:铍铜合金,镀金(镍底镀层)
    - 外壳触点:黄铜,镀苏科板
    - 主体:黄铜,镀苏科板
    - 绝缘材料:PFA/PTFE
    - 压接套筒:铜,镀苏科板

    产品特点和优势


    - 高可靠性:阻抗为50 Ω,确保了良好的信号传输性能;回波损耗高达32 dB,进一步减少了信号反射。
    - 宽工作温度范围:-65°C至165°C,适用于极端环境条件下的应用。
    - 坚固耐用:采用高质量的材料和镀层工艺,保证了产品的长寿命和高可靠性。
    - 认证齐全:符合多项国际标准,包括ISO 9001, ISO 14001, AS/EN9100, ISO/TS 16949和IRIS标准。

    应用案例和使用建议


    应用案例
    该直式电缆接头广泛应用于通信系统中,例如:
    - 用于构建通信基站中的射频同轴电缆连接。
    - 作为卫星通信系统中的关键组件。
    - 在雷达系统中实现高性能的信号传输。
    使用建议
    - 在安装时,请确保中心触点和外壳触点正确压接,以确保良好的接触性能。
    - 尽量避免在极端环境中使用未封装的产品,以保护内部材料不受损坏。
    - 定期检查产品状态,如发现异常应及时更换,以确保系统的稳定运行。

    兼容性和支持


    - 兼容性: 支持的电缆类型包括RG223/U、ENVIROFLEX142、G03232D-01、RADOXRF142等。
    - 厂商支持: HUBER+SUHNER提供详尽的技术文档和装配指南,便于用户参考和操作。

    常见问题与解决方案


    1. 问题: 安装过程中中心触点无法正确压接。
    - 解决方案: 确认压接工具是否正确,调整压接压力直至达到预期效果。
    2. 问题: 产品出现信号传输不稳定的情况。
    - 解决方案: 检查是否符合额定的频率范围,并确认是否有外部干扰源影响信号传输。

    总结和推荐


    该直式电缆接头凭借其出色的电气特性和机械特性,在高频通信系统中具有显著的优势。其宽广的工作温度范围和多种适用电缆类型的兼容性使其成为广泛应用的理想选择。结合厂家提供的全面支持和技术文档,该产品是值得推荐使用的高质量电子元器件。

21_TNC-50-3-32/133_NE参数

参数
配件类型 -
类型 Female Socket,Jack,Threaded
颜色 -
基体镀层 -
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

21_TNC-50-3-32/133_NE厂商介绍

Huber+Suhner是一家全球领先的通信解决方案供应商,专注于为电信、数据通信、交通和工业市场提供高性能的电缆、连接器、天线和系统解决方案。公司的产品广泛应用于移动通信、宽带接入、**通信、铁路和汽车等多个领域。

主营产品分类包括:
1. 电缆:提供多种类型的电缆,如低损耗电缆、射频电缆和光缆,满足不同通信系统的需求。
2. 连接器:生产各种高性能连接器,包括射频连接器、光纤连接器和电源连接器,以确保信号的稳定传输。
3. 天线:设计和制造多种类型的天线,如基站天线、室内分布天线和**天线,以适应不同的通信环境。
4. 系统解决方案:提供定制化的系统解决方案,包括无线通信系统、光纤网络系统和电缆管理系统,以满足客户的特定需求。

Huber+Suhner的优势在于:
1. 技术创新:公司不断投入研发,拥有多项专利技术,以保持在通信领域的技术领先地位。
2. 质量保证:严格的质量控制流程和ISO认证,确保产品的可靠性和耐用性。
3. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 全球网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和本地化支持。

21_TNC-50-3-32/133_NE数据手册

厂牌 PDF简要描述 下载
HUBER+SUHNER 同轴连接器(RF) - 配件 HUBER+SUHNER 21_TNC-50-3-32/133_NE 21_TNC-50-3-32/133_NE数据手册

21_TNC-50-3-32/133_NE封装设计

查看详情并下载
Symbol
Footprint
3D Model
