5910_SMA-50-010/19-_NE

产品分类: RF衰减器
厂牌: HUBER+SUHNER
产品描述: 10dB 10W 0MHz 18GHz 50Ω ±0.5dB 导线安装,贴片安装,通孔安装
供应商型号: 2742017
供应商: 海外现货
标准整包数: 1

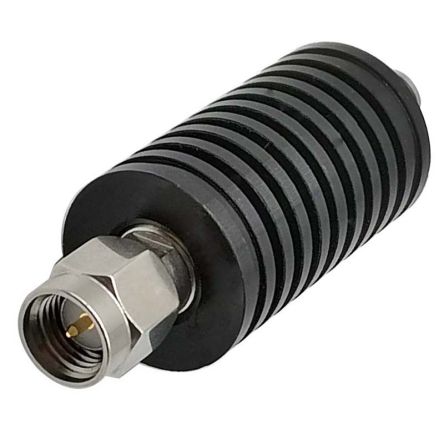

HUBER+SUHNER RF衰减器 5910_SMA-50-010/19-_NE

5910_SMA-50-010/19-_NE概述

    HUBER+SUHNER 5910SMA-50-010/19-NE标准中功率衰减器技术手册

    产品简介


    HUBER+SUHNER的5910SMA-50-010/19-NE是一款标准中功率衰减器,主要用于射频信号处理。其主要功能是在保持信号完整性的同时减少射频信号的强度,适用于通信系统、雷达系统和测试设备等多种应用场景。该产品采用了SMA插头(公)与SMA插座(母)接口设计,具有高可靠性及广泛的工作温度范围。

    技术参数


    | 参数类型 | 规格 |

    | 阻抗 | 50Ω |
    | 衰减值 | 10dB |
    | 频率范围 | DC至18GHz |
    | 分频段(GHz) | DC至6 / 6至12.4 / 12.4至18 |
    | 衰减偏差(±dB) | 0.3 / 0.3 / 0.5 |
    | 最大驻波比(VSWR) | 1.2 / 1.3 / 1.4 |
    | 平均功率额定值 | 10瓦(25°C)线性降额至2瓦(125°C) |
    | 峰值功率额定值 | 500瓦(5µs脉冲,0.05%占空比) |

    产品特点和优势


    1. 高可靠性:采用镀金铜铍合金中心触点和不锈钢外触点,确保长期稳定的电气连接。
    2. 宽温工作范围:可承受-65°C至125°C的极端温度条件,适合严苛的环境。
    3. 良好的VSWR表现:不同频率下的最大驻波比控制在合理范围内,保证了信号传输效率。
    4. ISO认证:HUBER+SUHNER拥有ISO 9001、ISO 14001、AS/EN9100、ISO/TS 16949和IRIS等多项认证,产品质量得到可靠保障。

    应用案例和使用建议


    1. 通信系统:可用于调节发射机输出功率,实现信号强度的精确控制。
    2. 雷达系统:在信号链路中加入衰减器,有助于避免过高的信号强度导致接收端饱和。
    3. 测试设备:在实验室环境中,作为稳定信号源的一部分,用于校准其他测试仪器。
    使用建议:
    - 在高功率应用中,注意环境温度对平均功率的影响。
    - 为了获得最佳性能,在高频条件下选择合适的分频段以减少衰减误差。

    兼容性和支持


    5910SMA-50-010/19-NE与多种标准接口如IEC 60169-15、MIL-STD-348A/310、CECC 22110兼容,易于集成到现有系统中。HUBER+SUHNER提供详尽的技术文档和支持服务,确保客户能够高效地进行安装和调试。

    常见问题与解决方案


    1. 信号衰减不准确:检查接线是否正确,确认设备的接地情况;若依然存在问题,联系技术支持获取进一步指导。
    2. 温度过高导致功率降额:将设备置于通风良好的环境中,避免长时间连续工作在高温环境下。
    3. 接口接触不良:重新装配接口组件,确保紧密贴合;必要时可使用专业的清洁工具清理接口。

    总结和推荐


    HUBER+SUHNER的5910SMA-50-010/19-NE标准中功率衰减器凭借其出色的电气特性和广泛的适用范围,在众多应用场景中表现出色。其在恶劣环境下的可靠性和优秀的信号处理能力使其成为专业用户的首选。强烈推荐在射频信号处理需求较高的系统中使用此产品。

5910_SMA-50-010/19-_NE参数

参数
额定功率 10W
典型衰减 10dB
衰减容差 ±0.5dB
最大工作频率 18GHz
最小工作频率 0MHz
阻抗 50Ω
安装方式 导线安装,贴片安装,通孔安装
包装方式 散装

5910_SMA-50-010/19-_NE厂商介绍

Huber+Suhner是一家全球领先的通信解决方案供应商,专注于为电信、数据通信、交通和工业市场提供高性能的电缆、连接器、天线和系统解决方案。公司的产品广泛应用于移动通信、宽带接入、**通信、铁路和汽车等多个领域。

主营产品分类包括:
1. 电缆:提供多种类型的电缆,如低损耗电缆、射频电缆和光缆,满足不同通信系统的需求。
2. 连接器:生产各种高性能连接器,包括射频连接器、光纤连接器和电源连接器,以确保信号的稳定传输。
3. 天线:设计和制造多种类型的天线,如基站天线、室内分布天线和**天线,以适应不同的通信环境。
4. 系统解决方案:提供定制化的系统解决方案,包括无线通信系统、光纤网络系统和电缆管理系统,以满足客户的特定需求。

Huber+Suhner的优势在于:
1. 技术创新:公司不断投入研发,拥有多项专利技术,以保持在通信领域的技术领先地位。
2. 质量保证:严格的质量控制流程和ISO认证,确保产品的可靠性和耐用性。
3. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 全球网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和本地化支持。

5910_SMA-50-010/19-_NE数据手册

厂牌 PDF简要描述 下载
HUBER+SUHNER RF衰减器 HUBER+SUHNER 5910_SMA-50-010/19-_NE 5910_SMA-50-010/19-_NE数据手册

5910_SMA-50-010/19-_NE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1976.3971
2+ ¥ 1857.7772
3+ ¥ 1786.323
5+ ¥ 1720.1798
10+ ¥ 1658.7315
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
